Übersicht

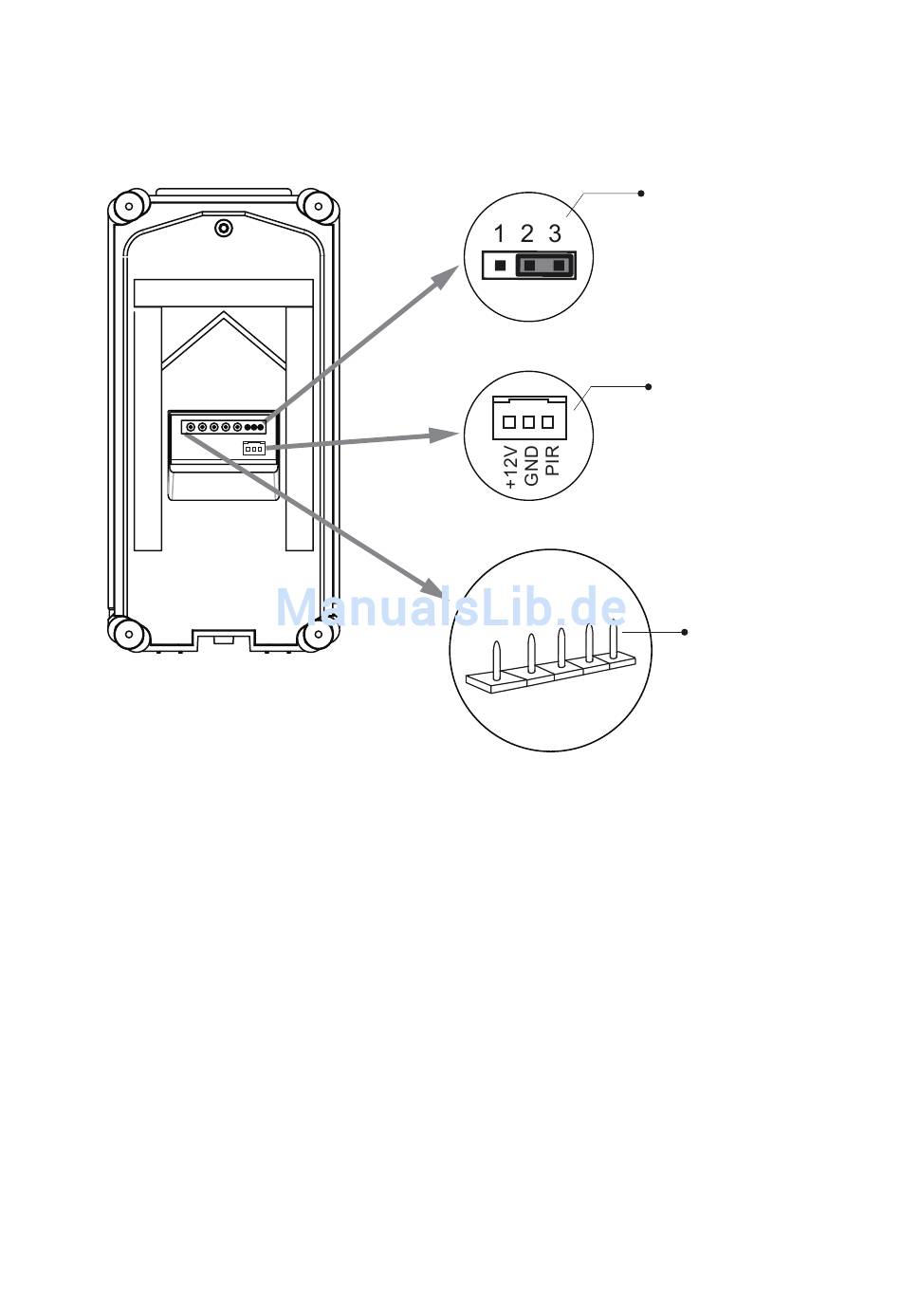

Anschlüsse auf der Rückseite
Türöffner-Jumper: Auswahl des Türöffnertyps
Anschluss für Bewegungsmelder: Port für den Anschluss eines externen
Bewegungsmelders
Anschlussleiste: Verbindet den 2-Draht-BUS Anschluss und elektrische Türöffner
• L1, L2: Verbindung zum 2-Draht-BUS Kabel, keine Polarität.
• PL: Stromeingang für das externe Schloss, mit dem Plus Pol zu verbinden
• S+: Türöffner (+).
• S-: Türöffner (-)
Anschluss für den Türöffner bitte auf Seite. 22 beachten!
S -
P L S +
L 1 L 2
6
Türöffner-Jumper
Anschluss für einen
Bewegungsmelder
Anschlussleiste
