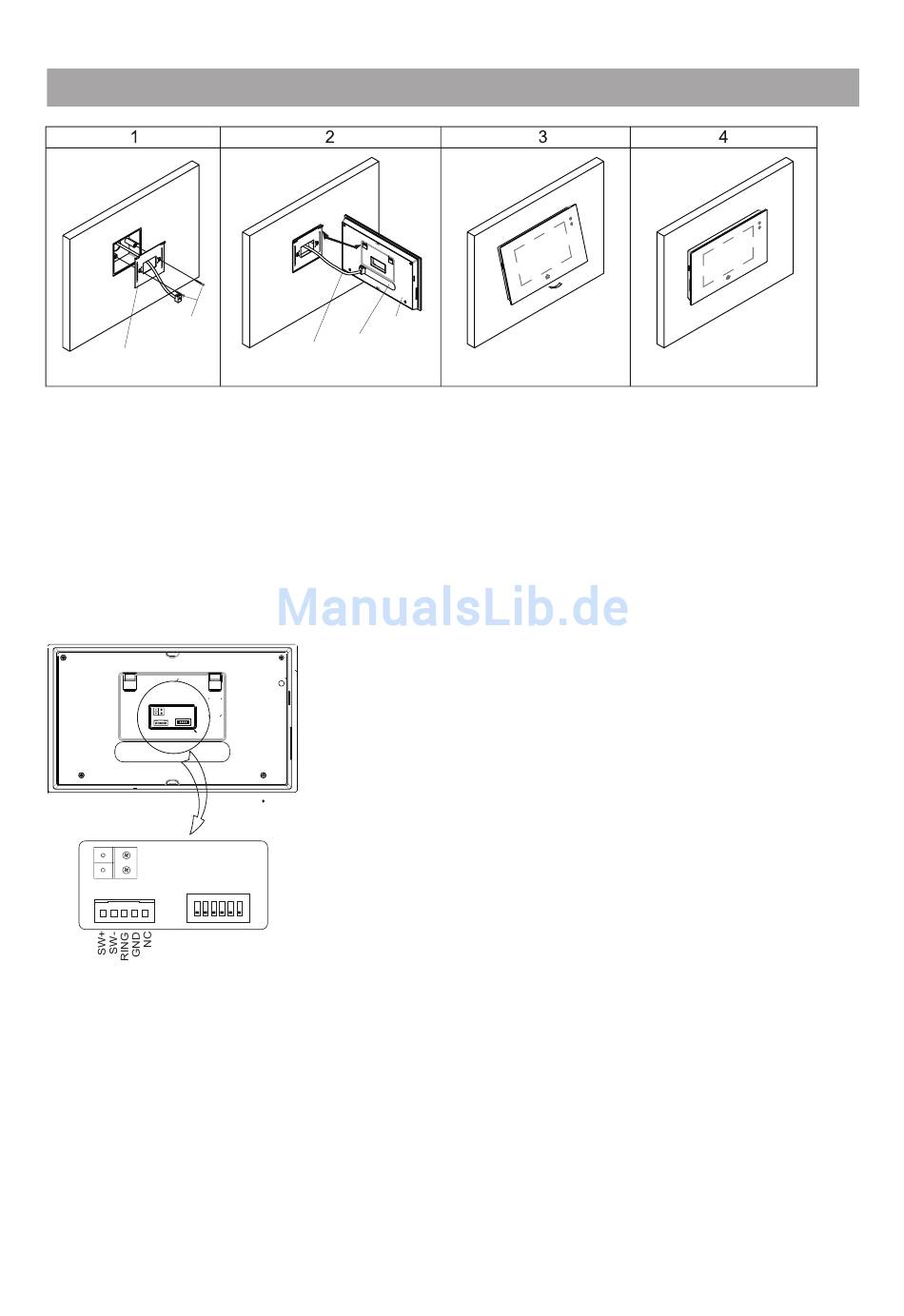

MONTAGE

Schrauben x2
Wandhalterung
Es wird eine Montagehöhe von 145-160cm empfohlen.
1. Bringen Sie die Wandhalterung an der Wand an.
2. Optional kann eine 60mm Unterputzdose verwendet werden.
3. Verbinden Sie das 2-Draht-Kabel mit der Videostation.
4. Bringen Sie die Videostation an der Wandhalterung an. Stellen Sie sicher, dass der
Magnet an der Videostation fest an der Wandhalterung haftet.
Anschlüsse
ON DIP
1 2 3 4 5 6
L1
L2
Schalter
DIP Switches
ON
1 2 3 4 5 6
L1, L2: 2-Draht-BUS Anschluss
SW+, SW-: Eine zusätzliche Etagenklingel kann hier angeschlossen werden
Ring, GND: Verbindungsport für einen zusätzlichen Gong
NC: Undefiniert
DIP Schalter: Es können insgesamt 6 Schalter konfiguriert werden
Schalter 1 - Schalter 5: Benutzer Code Einstellung
Schalter 6: Auf AN schalten wenn die Videostation am Ende des Anschlusses liegt, oder
über BUS-EV betrieben wird. Ansonsten auf AUS stellen.
Videostation
Magnet
2-Draht Kabel
DIP
