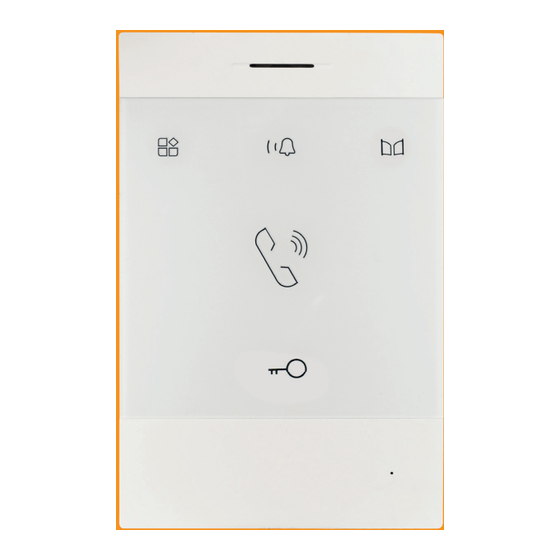

ANALOGE SPRECHSTELLE EVO-TALK BEDIENUNGSANLEITUNG HABEN SIE DIE NEUSTE VERSION DIESER ANLEITUNG? JETZT DEN QR-CODE SCANNEN UND PRÜFEN! DIESE VERSION: V0.4...
Warnungen und Vorsichtsmaßnahmen Befolgen Sie die Anweisungen, um Verletzungen und Sachschäden vorzubeugen WARNUNG: LEBENSGEFAHR! Versuchen Sie niemals, das Produkt selbst zu öffnen, zu reparieren oder zu installieren� Das Gerät niemals in heißen oder feuchten Räumen platzieren� Kabel niemals gewaltsam verbiegen oder schwere Gegenstände auf das Gerät stellen�...
Rückseite Teil Beschreibung Aufhängung Wandhalterung Aufnahmepunkte für die mitglieferte Wandhalterung DIP 1-5: Adresse der Sprechstelle einstellen DIP-Schalter DIP 6-7: Master/Slave Einstellung DIP 8: Endwiderstand Anschluss für das Netzteil, Türklingel und externen Gong� Anschlusspanel BUS IN: Anschluss an Stromversorgung C-4001 HZ HZ: Anschluss einer Etagenklingel über 2-Pin Kabel SA GND: Anschluss eines Türgongs über 2-Pin Kabel...
Anschluss Verbinden Sie die Schnittstellen BUS- und BUS+ des Anschlusspanels mit den Anschlüssen BUS (IM) des Netzteils C-4001� Montage Montieren Sie EVO-TALK etwa auf Augenhöhe� Probieren Sie im Zweifel verschiedene Montagehöhen aus, be- vor Sie den Monitor fest anbringen, um spätere Korrekturen zu vermeiden�...
Konfi guration DIP-Schalter des Monitors An der Rückseite der Sprechstelle befi nden sich 8 DIP-Schalter� DIP-Schalter OBEN = EIN Die DIP-Schalter haben folgende Funktion: DIP1 bis DIP5 → Sprechstelle einer Klingeltaste zuordnen DIP-Schalter DIP6, DIP7 → Master/Slave Einstellung UNTEN = AUS DIP8 →...
Beispiel Schema: Zuordnung der Sprechstellen an die Klingeltasten Master- und Slave-Einstellungen Jeder Monitor/Sprechstelle muss entweder als Master (Hauptmonitor) oder Slave (Erweiterungsmonitor) programmiert werden� Pro Wohnung muss 1 Gerät als Master konfiguriert werden� Die restlichen Geräte MÜSSEN als Slave (Erweiterungsmonitore) konfiguriert werden� Das geschieht über die DIP-Schalter 6-7: SLAVE 1 SLAVE 2...
Konfi guration In dieser Tabelle fi nden Sie die korrekte Einstellung der DIP-Schalter� Für vollständige Schaltdiagramme, sehen Sie bitte in der Bedienungsanleitung nach, die der Türstation beiliegt� BEI STERNVERDRAHTUNG ODER PARALLELSCHALTUNG DER MONITORE: DIP8 IMMER AUF AN STELLEN! Master Slave 1 Slave 2 Slave 3 KLINGEL 8...
Etagenklingel und Türgong anschließen Die Etagenklingel und der Türgong (selbstversorgend) nur an den Master-Monitor anschließen! Sie können eine Etagenklingel und einen Türgong an die Sprechstelle anschließen, wenn diese als MASTER programmiert wurde� Etagenklingel: Verbinden Sie die Etagenklingel mit den Anschlüssen HZ und HZ der Master Sprechstelle�...
Besucherrufe beantworten Wenn ein Besucher die Türklingel betätigt, blinkt die Taste � Tippen Sie auf die Taste , um mit dem Besucher zu sprechen� Während Sie mit einem Besucher sprcehen, leuchtet diese Taste dauerhaft� Aufl egen Während Sie mit einem Besucher sprechen: Tippen Sie erneut auf die Taste �...
INTERNES INTERCOM - Alle Monitore im selben Haushalt anklingeln� EXTERNES INTERCOM - EVO-TALK kann von anderen Haushalten angeklingelt werden� Es ist nicht möglich, über EVO-TALK Monitore in anderen Haushalten anzuklingeln� 1� Tippen Sie auf eine beliebige Taste, um die Sprechstelle aus dem Stand-By Modus zu wecken�...
