- Seite 1 BedienungsanleiTung für Türstation Evida version 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Vorsichtsmaßnahmen 2. Übersicht 2.1 Bezeichnungen 2.2 Montage 2.3 Anschlüsse auf der Rückseite 3. Grundfunktionen 3.1 Entsperren 3.2 Weitwinkel-Kamera 3.3 Externe Bewegungsmelder 4. Installationsanleitung 4.1 Funktionen konfigurieren 4.2 Adresse der Türstation einstellen 4.3 Gruppenrufmodus 4.4 Kameraauflösung ändern 4.5 Entsperrmodus ändern 4.6 Entsperrzeit ändern 4.7 Namensschild-Beleuchtung einstellen 4.8 Nachtsichtmodus einstellen... -
Seite 3: Vorsichtsmaßnahmen
VORSICHTSMASSNAHMEN Schlitze und Öffnungen auf der Rückseite der Türstation dienen der Luftzirkulation und sind notwendig um einen reibungslosen Betrieb zu Gewährleisten und Überhitzung zu vermeiden. Diese Öffnungen dürfen niemals versperrt oder verdeckt werden. Der Monitor solle niemals neben oder über einen Hitzequelle (z.B. einer Heizung) verbaut werden und sollte nicht in komplett geschlossenen Räumen aufgestellt werden, es sei denn eine korrekte Luftzirkulation ist sichergestellt. -
Seite 4: Übersicht

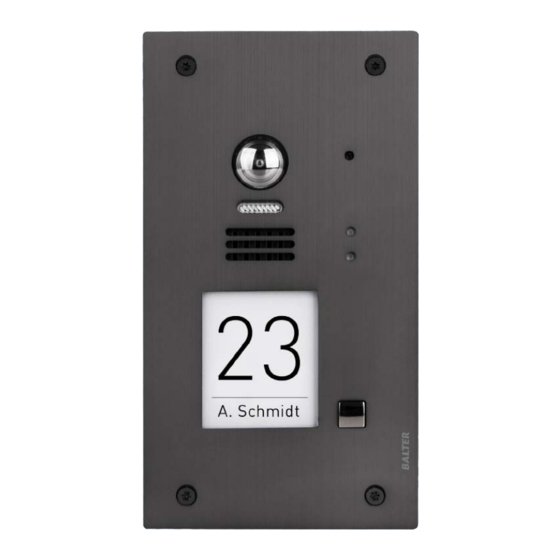

Übersicht Bezeichnungen Unterputzmontage Mikrofon Front Panel Klemmleiste ENTSPERR-LED Lautsprecher Schraubloch KLINGEL- / SPRACH-LED Nachtsicht-LED Unterputzkasten Ruf-Taste Kamera Objektiv Namensschild* Befestigungen *Sie finden die Vorlagen für Namensschilder auf unserer Webseite www.balter.de... -
Seite 5: Montage
Übersicht Montage Wir empfehlen, die Türstation in einer Höhe von 145 - 165cm zu montieren. Unterputzmontage AcDbMLeader (ACDB_MLEADER_CLASS) AcDbMLeader (ACDB_MLEADER_CLASS) AcDbMLeader (ACDB_MLEADER_CLASS) 1. Schaffen Sie eine Vertiefung mit den Maßen des Unterputzkastens, und bringen Sie den Unterputzkasten an (13) 2. Lösen Sie die oberen Schrauben um das Namensschild anzubringen 3. -
Seite 6: Anschlüsse Auf Der Rückseite
Übersicht Anschlüsse auf der Rückseite Türöffner-Jumper Anschluss für einen Bewegungsmelder P L S + L 1 L 2 Anschlussleiste Türöffner-Jumper: Auswahl des Türöffnertyps Anschluss für Bewegungsmelder: Port für den Anschluss eines externen Bewegungsmelders Anschlussleiste: Verbindet den 2-Draht-BUS Anschluss und elektrische Türöffner •... -
Seite 7: Grundfunktionen
Grundfunktionen Entsperren Entsperren mit RFID Karte Wenn die registrierte RFID-Karte an den RFID-Kartenleser gehalten wird, leuchtet die “ENTSPERR-LED", die Klingel ertönt und das elektrische Türschloss wird entsperrt. • Wenn eine autorisierte RFID-Karte vorgehalten wird, ertönt einmalige akustische Rückmeldung und die „ENTSPERRT-LED" leuchtet auf. •... -
Seite 8: Installationsanleitung
Installationsanleitung Funktionen konfigurieren Dieser Abschnitt erklärt die Konfigura- tion jeder Funktion, bitte nehmen Sie Bezug auf folgende Tabelle: ENTSPERR-LED Um die gewünschten Einstellungen vorzunehmen sollten Sie die SPRACH-LED KEY_SET Frontplatte abmontieren KEY_4 (siehe Abbildung rechts). LED_NAME KEY_3 Jeder Vorgang wird durch das Auf- KEY_2 RF CARD leuchten der LED an derTürstation, und... -
Seite 9: Adresse Der Türstation Einstellen
Installationsanleitung Adresse der Türstation einstellen Es können insgesmat 4 Adressen konfiguriert werden. Die Werkseinstellung ist 0, um die Einstellung zu ändern, gehen Sie bitte wie folgt vor: ID=0, Türstation 1 ID=1, Türstation 2 ID=2, Türstation 3 ID=3, Türstation 4 Im Standby Modus einmal die ENTSPERR-LED: Aus Klingel: Beep+, Beep Taste KEY_SET betätigen... -
Seite 10: Gruppenrufmodus
Installationsanleitung Abhängig vom jeweiligen Modus, steuern die RUF Tasten jeweils andere Adressen an. Standard Ruf-Modus (ab Werk Adressen 1-4) Ruftaste A: Monitor mit der Adresse 01 rufen Ruftaste B: Monitor mit der Adresse 02 rufen Ruftaste C: Monitor mit der Adresse 03 rufen Ruftaste D: Monitor mit der Adresse 04 rufen L. -
Seite 11: Kameraauflösung Ändern
Installationsanleitung Kameraauflösung ändern Die Auflösung der Kamera kann jederzeit eingestellt werden. Von Werk aus ist die hohe Auflösung eingestellt. Um diese Einstellung zu ändern, gehen Sie wie folgt vor: KEY_2 Taste drücken, um KEY_2 Taste erneut drücken, KEY_SET Taste im Standby um die Kamera auf hohe um die Kamera auf niedrige Modus 2 Mal drücken... -
Seite 12: Entsperrzeit Ändern
Installationsanleitung • Wenn der Einstellungsmodus nicht verlassen wurde, können Sie den Entsperr-Modus ändern indem Sie KEY1 drücken. • Der LED_NAME LED blinkt, bis der Einstellungsmodus verlassen wurde. • Nach 10 Sekunden ohne Eingabe wird der Einstellungsmodus automatisch verlassen. • Drücken Sie KEY_SET zwei Mal, um den Einstellungsmodus manuell zu verlassen. Entsperrzeit ändern Ab Werk ist die Entsperrzeit auf 1 Sekunde eingestellt. -
Seite 13: Namensschild-Beleuchtung Einstellen
Installationsanleitung Namensschild-Beleuchtung einstellen Es gibt 3 Beleuchtungsmodi für das Namenssschild: Immer An, Immer Aus und Auto. Ab Werk ist Immer An eingestellt. Um diese Einstellung zu ändern gehen Sie wie folgt vor: KEY_3 erneut drück- Key_3 erneut drücken KEY_SET im Standby KEY_3 drücken, um en um Immer Aus zu um Auto zu aktivieren. -
Seite 14: Nachtsichtmodus Einstellen
Installationsanleitung Nachtsichtmodus einstellen Es gibt 3 Beleuchtungsmodi für die Nachtsichtfunktion: immer An, Immer Aus und Auto. Von Werk aus ist Auto eingestellt. Um diese Einstellung zu ändern gehen Sie wie folgt vor: KEY_3 erneut drück- Key_4 erneut drücken KEY_SET im Standby KEY_4 drücken, um en um Immer Aus zu um Auto zu aktivieren. -
Seite 15: Klingel-Modus Einstellen
Installationsanleitung Klingel-Modus einstellen Wenn der Klingel-Modus aktiviert ist und die Ruf Taste gedrückt wird, klingelt die Türstation. Es gibt 3 Klingel Modi: Einmal Klingeln, Dauerhaft Klingeln und Nicht Klingeln. KEY_3 erneut drück- Key_4 erneut drücken KEY_SET im Standby KEY_1 drücken, um en um Dauerhaft um Nicht Klingeln zu Modus 4 Mal drücken... -
Seite 16: Bildschirm-Modus Einstellen
Bildschirm-Modus einstellen Diese Einstellung gilt nur für Monitore die nicht über eine Digital-Zoom-Funktion verfü- gen. Balter Monitor JUNO 7 verfügt über die Digital-Zoom-Funktion. Wenn die Türstation den Monitor ruft, wird das Bild in 3 verschiedenen Modi angezeigt: Abwechselnd, Zoom, oder Vollbild. -
Seite 17: Rfid-Karten Registrieren
Installationsanleitung Abwechselnd: Wenn ein Ruf entgegengenommen wird, ist die Bildwechsel-Erinnerung nicht in Betrieb Zoom: Wenn ein Ruf entgegengenommen wird, wird das Bild 5 Sekunden lang im Vollbild angezeigt, dann wird in den Zoom Modus gewechselt um an den Redestatus zu erinnern. Vollbild: Wenn ein Ruf entgegengenommen wird, wird das Bild 5 Sekunden lang im Zoom Modus angezeigt, dann wird in den Vollbild Modus gewechselt um an den Redestatus zu erinnern. -
Seite 18: Master Rfid-Karten Autorisieren
Installationsanleitung Installationsanleitung MASTER KARTEN AUTORISIEREN Von Werk aus sind die Master Karten als MASTER KARTE “HINZUFÜGEN” und MASTER CARD “ENTFERNEN” gekennzeichnet, aber die Master Karten können vom Benutzer jederzeit autorisiert werden. Das bedeutet dass zwei beliebige Karten als Master Karten genutzt werden können. -
Seite 19: Rfid-Benutzerkarten Hinzufügen
Installationsanleitung Installationsanleitung Benutzerkarten Hinzufügen Benutzer Karten eine nach Master Karte an das ID MASTER Karte an das ID der anderen an das ID Kartenfesnter halten. Kartenfenster im Standby Kartenfenster halten Modus halten ENTSPERR-LED: AUS ENTSPERR-LED: AUS ENTSPERR-LED: AUS SPRACH-LED: AN SPRACH-LED: 1 Mal blinken SPRACH-LED: AUS Klingel: Beep+, Beep... -
Seite 20: Alle Rfid-Benutzerkarten Löschen
Installationsanleitung Alle Benutzerkarten löschen MASTER KARTE ENT- MASTER KARTE HINZFÜ- MASTER KARTE FERNEN an RFID-Kartenleser GEN erneut zeigen um die HINZUFÜGEN zeigen im Standby Modus halten Formatierung zu aktivieren ENTSPERR-LED: AN ENTSPERR-LED: AN ENTSPERR-LED: Blinkt SPRACH-LED: AUS SPRACH-LED: AN SPRACH-LED: Blinkt Klingel: Beep+, Beep Klingel: Beep+, Beep Klingel: Beep... -
Seite 21: Verkabelung
Verkabelung Elektrisches Türschloss verbinden Türschloss mit interner Stromversorgung 1. Das Türschloss ist auf 12V DC besch- 1 2 3 ränkt und der Stromverbrauch muss weniger als 250mA betragen. Jumper auf Position 2&3 2. Vor dem Anschluss sollte der Jumper auf der Position 2 und 3 stehen. PL S+ S- 3. -
Seite 22: Eins Zu Eins Verbindung
DIP1=an,DIP6=an • Die Türstation befindet sich im Standard-Modus. Für weitere Informationen erhalen Sie auf Seite 9. • Die Türstation ist mit dem Balter Monitor JUNO 7 und weiteren Balter 2-Draht-BUS Monitoren kompatibel Mehrere Türstationen verbinden • Es können maximal 4 Türstationen mit dem System verbunden werden •... -
Seite 23: Mehrere Monitore Verbinden
Verkabelung Mehrere Monitore verbinden Einfache In-Out Verkabelung im Standard Modus • Die Türstation ist mit weiteren Monitoren kompatibel. • Bitte stellen Sie die Türstation in den Code=1, DIP6=on Gruppenruf-Modus wenn mehr als 4 Monitore (Slave 3) vorhanden sind (siehe Seite 9) •... -
Seite 24: Sternförmige Verkabelung Mit Bus-Ampf Im Standard Modus
Verkabelung Sternförmige Verkabelung mit BUS-AMPF im Standard-Modus Optionale Funktionsmodule: BUS-AMPF Reichweitenverstärker BUS-DL Türschloss + Treppenbeleuchtungsmodul BUS-EV Etagenverteiler • Eine Erweiterung auf bis zu 3 Slavemonitore für jeden Master-Monitor ist möglich. -
Seite 25: Anhang
Anhang Vorsichtsmaßnahmen • Bitte reinigen Sie die Türstation mit einem weichen Tuch, ohne chemische oder organische Reiniger bzw. Imprägniermittel. • Die Türstation ist wettergeschützt. Sie sollten allerdings kein Wasser mit hohem Druck direkt auf die Zutrittskontrollen und Knöpfe spritzen. Zu starke Feuchtigkeit kann zu Problemen mit dem Gerät führen. -
Seite 26: Kabel Und Anforderungen
Anhang Kabel und Anforderungen Der maximale Abstand der Verkabelung ist in dem Balter 2-Draht-BUS System begrenzt. Das Kabeldurchmesser kann die maximale Reichweite des Systems begrenzen. Einfache IN-OUT Verkabelung Kabel ≤2 M ≤16 M 2-Draht-Leitung 100m 2x0.75mm² 2-Draht-Leitung 120m 2x1mm² BUS-C6001... -
Seite 27: Sternförmige Verkabelung Mit Bus-Ev
Anhang Sternförmige Verkabelung mit BUS-EV im Standard Modus Kabel 2-Draht-Leitung 2x0.75mm² 2-Draht-Leitung 2x1mm² HINWEIS: Verwenden Sie für die Reichweitenverstärkung den 2-Draht-BUS-Signalverstärker BUS-AMPF. - Seite 28 Balter GmbH Elisabeth-Selbert-Str. 31 40764 Langenfeld...
