Inhalt Inhalt Eigenschaften Hauptmenü Klingelmodus Klingelmodus bei zwei Türstationen Sprechen über die Türstation Videoüberwachung an einer Türstation Interkom-Funktion Zeitanzeige & Standby-Modus Wiedergabe (Bildarchiv) Systemeinstellung Auto Bildspeicher und Nicht Stören Modus Relaiseinstellungen...

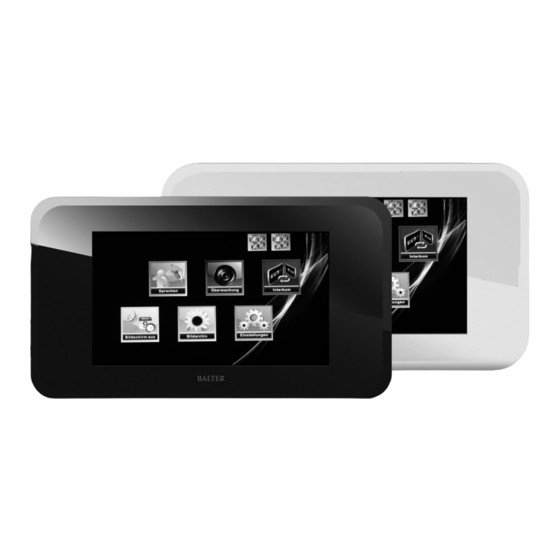

Eigenschaften Eigenschaften: • 7” Touchscreen Bildschirm • Erweiterbar bis zu 8 Videostationen • Freisprechanlage • Anschluss für einen externen Klingelknopf • Türöffner-Funktion • Anschluss für einen externen Gong • Interkom-Funktion • Zwei manuell bedienbare Relais • Farb-Bildspeicher • Stumm und Abwesenheitsmodus •...
Seite 5
Eigenschaften Lautsprecher Anschluss- Bildschirm terminal Mikrofon LED Leistungsanzeige V-DR EIN/AUS...
Hauptmenü Sprachverbindung mit einer Türstation Videoüberwachung an einer Türstation Bildschirm aus Hausinterne Kommunikation Aufgezeichnete Bilder Erweiterungsrelais 1 Erweiterungsrelais 2 Systemeinstellungen...
Bedienung Bedienung Nach Anschluss der Stromversorgung ertönt aus dem Gerät ein akustisches Signal: “DI DI DI”. Nach 4 ~ 5 Sekunden erscheint das Hauptmenü auf dem Bildschirm. Strom anschliessen 1. Wenn an einer Türstation geklingelt wird, ertönt auf allen Videostationen ein Klingeln und ein Bild wird angezeigt. Wird auf einer Videostation die Schaltfläche „...
Bedienung 1. Klingelmodus 1.1 Wenn an der Türstation geklingelt wird, wird das Bild auf dem Bildschirm angezeigt und ein Klingeln ertönt. 1.2 Im „NICHT STÖREN“ Modus klingelt die Videostation nicht. 1.3 Die Videostation gelangt zurück zum Hauptmenü, wenn nicht innerhalb von 30 Sekunden eine Taste auf dem Touchscreen betätigt wird. 1.4 Das System nimmt automatisch ein Bild auf, wenn die Einstellung der Videostation auf automatische Aufnahme eingestellt ist.
Bedienung 2. Klingelmodus bei zwei Türstationen Wenn sich die Videostation im Sprech- oder Überwachungsmodus befindet und die zweite Türstation klingelt, ertönt an der Videostation “DI DI” und das -Symbol wird an der oberen rechten Ecke des Bildschirms angezeigt. Wenn Sie eine andere Türstation überwachen möchten, können Sie berühren, um die Überwachung einzuschalten.
Bedienung 4. Sprechen über die Türstation Berühren Sie “ ” um zum Untermenü zu gelangen, um mit der Türstation zu kommunizieren. Das Untermenü wird automatisch verborgen, wenn innerhalb von 10 Sekunden keine Bedienung erfolgt. Sie sehen das Untermenü, wenn Sie den Bildschirm berühren. “...
Bedienung 5. Videoüberwachung an einer Türstation Berühren Sie um in das Untermenü zur Livedarstellung der Türstation zu gelangen. Nun wird das Livebild der Türstation auf dem Bildschirm der Videostation angezeigt. Berühren Sie um mit dem Besucher vor der Türstation zu kommunizieren. Jedes Mal, wenn Sie berühren, verlängert das System die Sprechzeit um 10 Sekunden.
Bedienung 6. Interkom-Funktion: Andere Monitoren anrufen Berühren Sie um zum Interkommenü der Videostation zu gelangen. Interkommenü ist nicht answählbar, wenn Sie berühren und die Videostation beschäftigt ist. 6.1 Berühren Sie um in den Auswahlmodus der Videostationsnummer zu gelangen. Berühren Sie nochmals, um zum vorherigen Untermenü...
Bedienung 7. Zeitanzeige & Standby-Modus Berühren Sie oder das System geht ohne Bedienung nach 120 Sekunden automatisch in den Zeit-Anzeige-Modus. Wenn Sie die Zeitanzeige schließen, geht das Gerät direkt in den Standby-Modus, ohne die Zeit anzuzeigen. In der Zeitanzeige, können Sie die Temperatureinheit zwischen Grad Fahrenheit und Celsius wechseln.
Bedienung 9. Systemeinstellung Berühren Sie um zum Systemeinstellungsmenü zu gelangen. Berühren Sie um zu den Einstellungen der Videostation zu gelangen. Berühren Sie um im Menü ein Schritt zurück zu gehen. Einstellung der Uhr & Standby-Modus Berühren Sie um in den Zeiteinstellungsmodus zu gelangen. Stellen Sie zum Beispiel die Zeit auf 10 Sekunden ein. Wenn Sie in den Zeit und Standby-Modus gehen, schaltet sich der Bildschirm nach 10 Sekunden ab und geht in den Standby-Modus.
Bedienung Automatische Bildspeicherfunktion Berühren Sie um die automatische Bildspeicherfunktion einzustellen. Genau 2 Sekunden nach dem Klingeln, erstellt das System automatisch ein Bild des Besuchers, wenn der Modus eingeschaltet wurde. AUSGESCHALTET: Die Bildspeicherfunktion ist ausgeschaltet. Die automatische Bildspeicherfunktion ist damit ausgeschaltet. EINGESCHALTET: Die Bildspeicherfunktion ist eingeschaltet.
Bedienung 10.Einstellung der Klingellautstärke und der Klingelmelodie Berühren Sie um zu den Systemeinstellung zu gelangen. Berühren Sie dann um zu den Klingelmelodieeinstellungen zu gelangen. Bei der Berührung der Touchscreentaste gehen Sie im Menü immer ein Schritt zurück. Berühren Sie in der Oberfläche zur Einstellung der Melodielautstärke um die Lautstärke einzustellen.
Bedienung 12. Relaiseinstellungen Berühren Sie um zu den Systemeinstellung zu gelangen. Berühren Sie dann um zu den Relaiseinstellungen zu gelangen. Bei der Berührung der Touchscreentaste gehen Sie im Menü immer ein Schritt zurück. Einstellung des Öffnungszeit für die Relais Berühren Sie oder um die Öffnungszeit für den jeweiligen Relais auf zwischen 1 ~ 30 Sekunden einzustellen.
Seite 18
Bedienung 13. Hausinterne Kommunikation Wenn von der Videostation B die Videostation A angerufen wird, erscheint auf der Videostation A das Symbol für Interkom und ein Klingeln ertönt. Wenn der „NICHT STÖREN“ Modus aktiviert wurde, ertönt kein Klingeln und die Videostation bleibt stumm. Videostation A: Berühren Sie um zu sprechen.
Bedienung 14. Zeiteinstellung Berühren Sie um zu den Systemeinstellung zu gelangen. Berühren Sie um zur Zeiteinstellung zu gelangen. Bei der Berührung der Touchscreentaste gehen Sie im Menü immer ein Schritt zurück. Berühren Sie um zu bestätigen, und zur Systemoberfläche zurückzukehren. Berühren Sie das Zeiteinstellungsmenü...
Bedienung 15. Einstellung der Videoqualität Eingabemodus 1 (nur für die Master-Videostation verfügbar): Berühren Sie um zu den Systemeinstellung zu gelangen. Berühren Sie dann um zu den Videoqualitätseinstellungen zu gelangen. Hinweis: Die Änderung der Videoqualität ist nur dann möglich, wenn die Videostation keine Verbindung zur Türstation aufgebaut hat. Wird an einer Türstation die Klingel betätigt während sich die Videostation im Einstellungsmenü...
Bedienung 16. Temperatureinheit umschalten Auf der Oberfläche ZEITEINSTELLUNG berühren Sie das Schaltersymbol, um zwischen den Temperatureinheiten zu wechseln. Auf der Oberfläche SCHLAF/DATUM berühren Sie den Temperaturanzeigebereich für diese Einstellung. 17.In Betrieb Modus Wenn eine der Videostationen im Überwachungs-, Sprech- oder Interkom-Modus sich befindet, gehen alle anderen an diese Station angeschlossenen Videostationen in den „In Betrieb“...
Seite 22
Problembehandlung Problem Mögliche Ursache Lösung Prüfen Sie, ob die Videostation an die Strom- Gerät funktioniert nicht, LED leuchtet nicht Strom nicht angeschlossen zufuhr angeschlossen ist Verbindung zwischen der Tür- und Prüfen Sie die Verbindung zwischen der Türsta- der Videostation ist unterbrochen tion und der Videostation Die Videostation funktioniert nicht Prüfen Sie die Videostation auf die Funktionalität...
