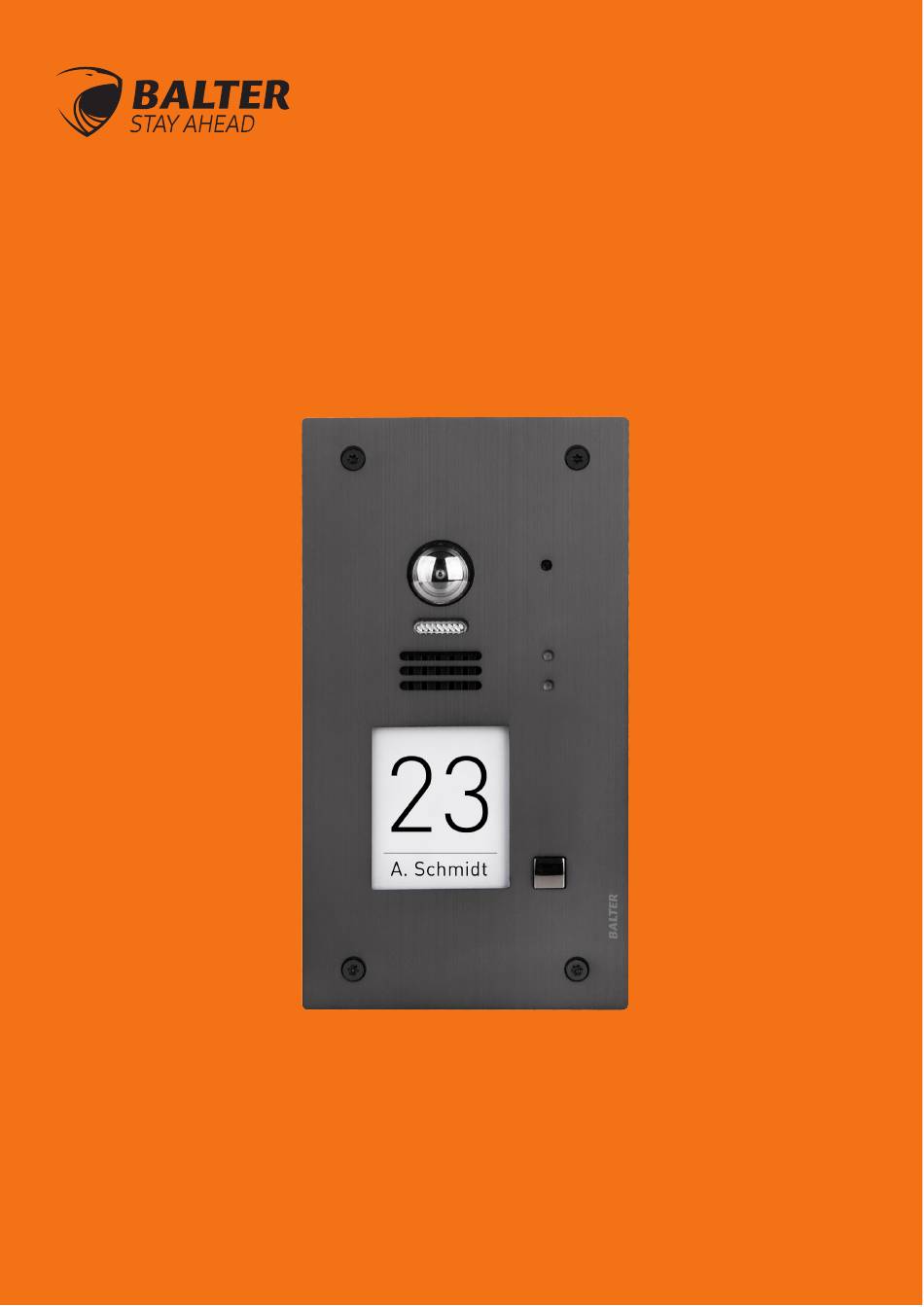

- Seite 1 BedienungsanleiTung für Türstation Evida version 1...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis: 1. Vorsichtsmaßnahmen 2. Übersicht 2.1 Bezeichnungen 2.2 Montage 2.3 Türstation Anschlüsse Rückseite 3. Grundfunktionen 3.1 Entsperren 3.2 Weitwinkel Kamera 3.3 Externe Bewegungsmelder 4. Installationsanleitung 4.1 Funktionen konfigurieren 4.2 Adresse der Türstation einstellen 4.3 Gruppenrufmodus 4.4 Kameraauflösung ändern 4.5 Entsperrmodus ändern 4.6 Entsperrzeit ändern 4.7 Beleuchtung des Namensschilds einstellen 4.8 Nachtsichtmodus einstellen... -
Seite 3: Vorsichtsmaßnahmen
VORSICHTSMASSNAHMEN Schlitze und Öffnungen auf der Rückseite der Türstation dienen der Luftzirkulation und sind notwendig um einen reibungslosen Betrieb zu Gewährleisten und Überhitzung zu vermeiden. Diese Öffnungen dürfen niemals versperrt oder verdeckt werden. Der Monitor solle niemals neben oder über einen Hitzequelle (z.B: einem Radiator) verbaut werden und sollte nicht in geschlossenen Räumen aufgestellt werden, es sei denn eine korrekte Luftzirkulation ist sichergestellt. -
Seite 4: Übersicht

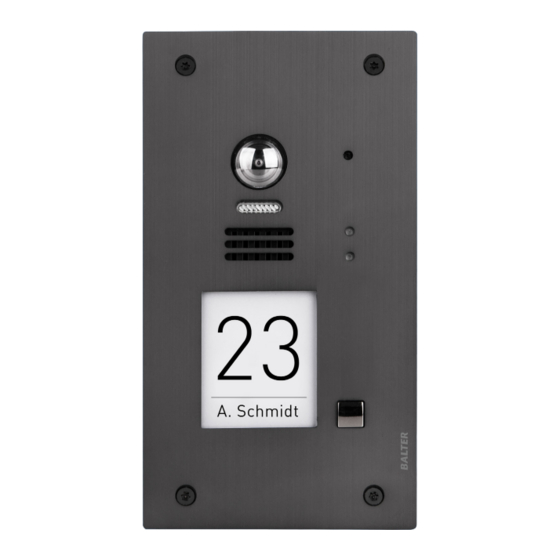

Übersicht Bezeichnungen Unterputzmontage Mikrofon Front Panel Verbindungsport ENTSPERRT LED Lautsprecher Schraubloch RUF LED Nachtsicht LED Unterputzkasten Ruf Taste Kamera Objektiv Namensschild* Befestigungen *Sie finden die Vorlagen für Namensschilder auf unserer Webseite www.balter.de... -
Seite 5: Montage
Übersicht Montage Wir empfehlen, das Gerät in einer Höhe von 145cm-160cm zu montieren. Unterputzmontage AcDbMLeader (ACDB_MLEADER_CLASS) AcDbMLeader (ACDB_MLEADER_CLASS) AcDbMLeader (ACDB_MLEADER_CLASS) 1. Schaffen Sie eine Vertiefung mit den Maßen des Unterputzkastens, und bringen Sie den Unterputzkasten an (13) 2. Lösen Sie die oberen Schrauben um das Namensschild anzubringen 3. -
Seite 6: Türstation Anschlüsse Rückseite
Übersicht Anschlüsse Rückseite Schloss Jumper Anschluss für Bewegungsmelder P L S + L 1 L 2 Hauptanschluss Schloss Jumper: Auswahl des Schlosstyps Anschluss für Bewegungsmelder: Port für den Anschluss eines externen Bewegungsmelders Hauptanschluss: Verbindet den Bus Anschluss und elektrische Türschlösser •... -
Seite 7: Grundfunktionen
Grundfunktionen Entsperren Entsperren mit RFID Karte Wenn die registrierte RFID Karte an das RFID Karten Fenster gehalten wird, leuchtet die “ENTSPERRT“ LED, die Klingel ertönt und das elektrische Türschloss wird entsperrt. • Wenn eine autorisierte RFID Karte gezeigt wird, ertönt einmalige akustische Rück- meldung und die „ENTSPERRT“... -
Seite 8: Installationsanleitung
Installationsanleitung Funktionen konfigurieren Dieser Abschnitt erklärt die Konfigura- tion jeder Funktion, bitte nehmen Sie Bezug auf folgende Tabelle: ENTSPERRT LED Um die gewünschten Einstellungen vorzunehmen sollten Sie die LED_TALK KEY_SET Frontplatte abmontieren. KEY_4 Siehe Abbildung. LED_NAME KEY_3 Jeder Vorgang wird durch das Auf- KEY_2 RF CARD leuchten des LED-LEDs der Einheit,... -
Seite 9: Adresse Der Türstation Einstellen
Installationsanleitung Adresse der Türstation einstellen Es können insgesmat 4 Adressen konfiguriert werden. Sie können vor oder nach der An- bringung konfiguriert werden. Die Werkseinstellung ist 0, um die Einstellung zu ändern, gehen Sie bitte wie folgt vor: ID=0, Türstation 1 ID=1, Türstation 2 ID=2, Türstation 3 ID=3, Türstation 4... -
Seite 10: Gruppenrufmodus
Installationsanleitung Abhängig vom jeweiligen Modus, steuern die RUF Tasten jeweils andere Adressen an. Standard Ruf Modus (ab Werk Adressen 1-4) Ruftaste A: Monitor mit der Adresse 01 rufen Ruftaste B: Monitor mit der Adresse 02 rufen Ruftaste C: Monitor mit der Adresse 03 rufen Ruftaste D: Monitor mit der Adresse 04 rufen L. -
Seite 11: Kameraauflösung Ändern
Installationsanleitung Kamera Auflösung ändern Die Auflösung der Kamera kann jederzeit eingestellt werden. Von Werk aus ist die hohe Auflösung eingestellt. Um diese Einstellung zu ändern, gehen Sie wie folgt vor: KEY_2 Taste drücken, um KEY_2 Taste erneut drücken, KEY_SET Taste im Standby um die Kamera auf hohe um die Kamera auf niedrige Modus 2 Mal drücken... -
Seite 12: Entsperrzeit Ändern
Installationsanleitung • Wenn der Einstellungs Modus nicht verlassen wurde, können Sie die Auflösung der Kamera ändern indem Sie KEY1 drücken. • Der LED_NAME LED blinkt, bis der Einstellungs Modus verlassen wurde. • Nach 10 Sekunden ohne Eingabe wird der Einstellungs Modus automatisch verlassen. •... -
Seite 13: Beleuchtung Des Namensschilds Einstellen
Installationsanleitung Beleuchtung des Namensschilds einstellen Es gibt 3 Beleuchtungsmodi für das Namenssschild: Normal An, Normal Aus und Auto. Von Werk aus ist Normal An eingestellt. Um diese Einstellung zu ändern gehen Sie wie folgt vor: KEY_3 erneut drücken Key_3 erneut drücken KEY_SET im Standby KEY_3 drücken, um um Normal Aus zu... -
Seite 14: Nachtsichtmodus Einstellen
Installationsanleitung Nachtsicht Modus einstellen Es gibt 3 Beleuchtungsmodi für die Nachtsichtfunktion: Normal An, Normal Aus und Auto. Von Werk aus ist Auto eingestellt. Um diese Einstellung zu ändern gehen Sie wie folgt vor: KEY_3 erneut drücken Key_4 erneut drücken KEY_SET im Standby KEY_4 drücken, um um Normal Aus zu um Auto zu aktivieren. -
Seite 15: Klingel Modus Einstellen
Installationsanleitung Klingel Modus einstellen Wenn der Klingel Modus aktiviert ist und die Ruf Taste gedrückt wird, klingelt die Türsta- tion. Es gibt 3 Klingel Modi: Einmal Klingeln, Dauerhaft Klingeln und Nicht Klingeln. KEY_3 erneut drück- Key_4 erneut drücken KEY_SET im Standby KEY_1 drücken, um en um Dauerhaft um Nicht Klingeln zu... -
Seite 16: Bildschirm Modus Einstellen
Installationsanleitung Bildschirm Modus einstellen Diese Einstellung gilt nur für Monitore die nicht über eine manuelle Pan-Tilt Funktion verfügen. Wenn die Türstation den Monitor ruft, wird das Bild in 3 verschiedenen Modi angezeigt: Abwechselnd, Zoom, oder Vollbild. Abwechselnd: Wenn der Monitor gerufen wird, wird abwechselnd (5 s) zwischen Vollbild und Zoom gewchselt Zoom: Wenn der Monitor gerufen wird, wird das Bild 5 Sekunden lang im Vollbild ange- zeigt, dann in den Zoom Modus gewechselt. -
Seite 17: Rfid Karten Registrieren
Installationsanleitung Abwechselnd: Wenn ein Ruf entgegengenommen wird, ist die Bildwechsel-Erinnerung nicht in Betrieb Zoom: Wenn ein Ruf entgegengenommen wird, wird das Bild 5 Sekunden lang im Vollbild angezeigt, dann wird in den Zoom Modus gewechselt um an den Redestatus zu erinnern. Vollbild: Wenn ein Ruf entgegengenommen wird, wird das Bild 5 Sekunden lang im Zoom Modus angezeigt, dann wird in den Vollbild Modus gewechselt um an den Redestatus zu erinnern. -
Seite 18: Master Karten Autorisieren
Installationsanleitung Installationsanleitung MASTER KARTEN AUTORISIEREN Von Werk aus sind die Master Karten als MASTER KARTE “HINZUFÜGEN” und MASTER CARD “ENTFERNEN” gekennzeichnet, aber die Master Karten können vom Benutzer jederzeit autorisiert werden. Das bedeutet dass zwei beliebige Karten als Master Karten genutzt werden können. -
Seite 19: Zugangs Kontrolle Wechseln
Installationsanleitung Zugangs Kontrolle Wechseln Der Zugang kann von der Türstation oder DT-ACC kontrolliert werden, es ist also möglich die Zutrittsfunktion zu wechseln. MASTER CARD ENTFERNEN zeigen um zur Türstations Zugangskontrolle zu wechseln ENTSPERRT LED: AUS REDEN LED: AUS MASTER CARD ENT- MASTER CARD HINZUFÜ- FERNEN an das ID Karten GEN an das ID Karten Fen-... -
Seite 20: Benutzerkarten Hinzufügen
Installationsanleitung Installationsanleitung Benutzerkarten Hinzufügen KEY_3 Taste drücken, um KEY_3 Taste erneut drücken, MASTER CARD HINZUFÜ- um Bildwechsel zu um Bildwechsel zu GEN an das ID Karten Fen- aktivieren deaktivieren. ster im Standby Modus halten ENTSPERRT LED: AUS ENTSPERRT LED: AUS ENTSPERRT LED: AUS REDEN LED: AN REDEN LED: 1 Mal blinken... -
Seite 21: Zutritt Initialisieren
Installationsanleitung Zutritt initialisieren (Alle Benutzerkarten löschen) MASTER CARD ENTFERNEN MASTER CARD HINZFÜ- MASTER KARTE an das ID Karten Fenster im GEN erneut zeigen um die HINZUFÜGEN zeigen Standby Modus halten Formatierung zu aktivieren ENTSPERRT LED: AN ENTSPERRT LED: AN ENTSPERRT LED: Blinkt REDEN LED: AUS REDEN LED: AN REDEN LED: Blinkt... -
Seite 22: Verkabelung
Verkabelung Elektrisches Schloss verbinden Türschloss mit interner Stromversorgung 1. Ein elektrisches Schloss des Typs 1 2 3 2. “Power to unlock” sollte verwendet Jumper auf werden. Position 2&3 3. Das Türschloss ist auf 12 V beschränkt und der Haltestrom muss weniger als PL S+ S- 250 mA betragen. -
Seite 23: Eins Zu Eins Verbindung
Verkabelung 1 zu 1 Verbindung • Die Türstation ist hier im Standard Modus. Schlagen Sie auf Seite 9 nach. • Die Türstation ist auch mit anderen Monitoren die wir anbieten kompatibel Mehrere Türstationen verbinden • Es können maximal 4 Stationen mit dem System verbunden werden •... -
Seite 24: Mehrere Monitore Verbinden
Verkabelung Mehrere Monitore verbinden Einfache In-Out Verkabelung im Standard Modus • Die Türstation ist mit weiteren Monitoren kompatibel. • Bitte stellen Sie die Türstation in den Code=1, DIP6=on Gruppenruf Modus wenn mehr als 4 Monitore (Slave 3) vorhanden sind (siehe Seite 9) •... -
Seite 25: Sternförmige Verkabelung Mit Bus-Ampf Im Standard Modus
Verkabelung Sternförmige Verkabelung mit BUS-AMPF im Standard Modus Optionale Funktionsmodule: BUS-AMPF Reichweitenverstärker BUS-DL Türschloss + Treppenbeleuchtungsmodul BUS-EV Etagenverteiler • Die Türstation ist mit weiteren unserer Monitore kompatibel. • Eine Erweiterung auf bis zu 3 Slavemonitore für jeden Monitor ist möglich. In diesem Fall sollte ein extra Verteiler benutzt werden. -
Seite 26: Anhang
Anhang Vorsichtsmaßnahmen • Bitte reinigen Sie die Einheit mit einem weichen Tuch, ohne chemische oder organische Reiniger bzw. Imprägniermittel. • Die EInheit ist wettergeschützt. Sie sollten allerdings kein Wasser mit hohem Druck direkt auf die Zutrittskontrollen und Knöpfe spritzen. Starke Feuchtigkeit kann zu Problemen mit dem Gerät führen. -
Seite 27: Kabel Und Anforderungen
Anhang Kabel und Anforderungen Der maximale Abstand der Verkabelung ist in dem DT System begrenzt. Verschiedene Kabel können die maximale Reichweite des Systems begrenzen. Einfache IN-OUT Verkabelung Kabel ≤2 IM ≤16 IM Verdrehtes Ka- bel 2x0.75mm² Verdrehtes Ka- bel 2x1mm² BUS-C6001 RF CARD... -
Seite 28: Sternförmige Verkabelung Mit Bus-Ev
Anhang Sternförmige Verkabelung mit BUS-EV im Standard Modus Kabel Verdrehtes Ka- bel 2x0.75mm² Verdrehtes Ka- bel 2x1mm²...
