Seite 2: Inhaltsverzeichnis
Inhalt 1. Eigenschaften und Funktionen ........2 2. Lieferumfang..............2 3. Übersicht ..............3 4. Anschlussdiagramm ............ 5 4.1. Kabelanschluss ............. 5 4.2. Schaltung .............. 7 5. Montage............... 7 6. Bedienung ..............8 6.1 Hauptseite ............. 8 6.2 Besucheranruf ............9 6.3 Monitor Funktion .......... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte folgen Sie den Anweisungen, um Verletzungen und Sachschäden zu vermeiden Warnung: Lebensgefahr oder ernsthafte Verlet- zungsgefahr Versuchen Sie bitte dieses Produkt nicht selbstständig zu Öffnen, zu montieren oder zu reparieren Montieren Sie dieses Produkt nicht an einem Ort, wo es erhöhter Feuchtigkeit oder Hitze ausgesetzt wird Verbiegen Sie das Kabel nicht gewaltsam. -

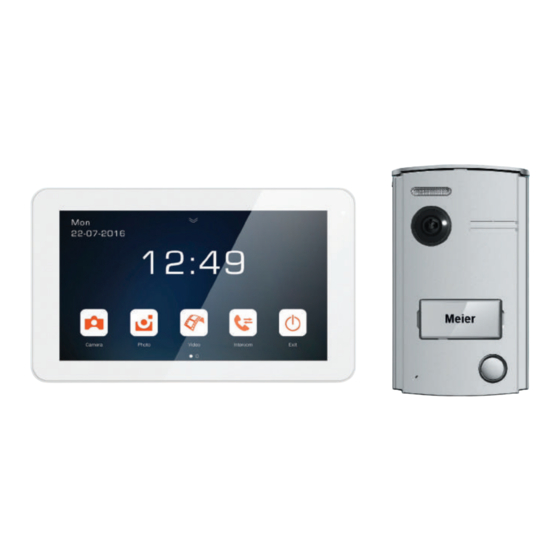

Seite 4: Eigenschaften Und Funktionen
1. Eigenschaften und Funktionen Monitor • 7 Zoll TFT-Touchscreen • Interner Flash Speicher, microSD-Karten Slot • Automatische und manuelle Bild- oder • Kommunikation zwischen Monitoren • Videoaufnahmefunktion • Klingelton- und Sprachlautstärke einstellbar • Helligkeit, Sätigung und Kontrast einstellbar • “Nicht stören” Funktion •... -
Seite 5: Übersicht
Türstation-Lieferumfang Gummistöpsel Türstation Regenschutz KA M4*35mm M4*35mm KM M4*8mm Inbusschlüssel Schrauben Dübel Schraube 3. Übersicht 3.1 Vorder- und Rückseite Monitor... -
Seite 6: Beschreibung
Bezeichnung Beschreibung Bildschirm 7 Zoll Touchscreen-Bildschirm Weißlicht-LED wenn eingeschaltet LED Indikator Rote LED bei “Nicht stören” Funktion Rote LED blinkt - neues Bild oder Video microSD-Karten Slot Mikrofon Lautsprecher Netzteil Slot Netzteil Anschluß Verbindung Anschluss für einen zusätzlichen 7 Zoll Monitor... -
Seite 7: Anschlussdiagramm
Türstation Bezeichnung Bezeichnung LED Beleuchtung RUF Taste Kamera Regenschutzdach Namensschild Lock Mode Jumper Mikrofon Verbindungsschnittstelle Lautsprecher Lautstärke Enstellung Mikrofon Einstellung (deaktiviert, an der Innenstation einstellen) 4. Anschlussdiagramm 4.1. Kabelanschluss » Anschlussdiagramm mit einem Monitor » Hinweis: Die Installation kann verdrehsicher durchgeführt werden (keine Polarität). 24V DC und GND dienen der optional Stromversorgung über einen Trafo. - Seite 8 » Anschlussdiagramm mit Haupt- und Nebenmonitoren Die Kabelreichweite ist begrenzt. Verwendung unterschiedlicher Kabel wird die maximale Reichweite des Systems beinflussen. COM NO/NC S+ S- Türschloss TRAFO Master Monitor Türöffner Nebenmonitor 1 Kabel Entfernung RVV 2x0.75mm² 0~50m RVV 2x1mm² 50~100m Nebenmonitor 2...
-
Seite 9: Türöffner (Interne Stromversorgung)
4.2. Türöffner (interne Stromversorgung) COM NO/NC S+ Das Türöffnerrelais hat eine maximale Ausgangspannung von 12V DC (250mA Stromversorgung). Türöffner Durch einen Jumper kann das Relais auf NO (Normally Open) oder auf NC (Normally Closed) umgestellt werden. 4.2.1 Türöffner (externe Stromversorgung) 1: Die externe Stromversorgung muss auf den Türöffner abgestimmt sein. -
Seite 10: Bedienung
Türstation-Montage Mitte des Objektivs HB Pencil 6. Bedienung 6.1 Hauptmenü Nach berühren des Touchscreens im Standby Modus wird das Hauptmenü angezeigt: Nach Einschalten des Monitors werden die entsprechenden Funktionen angezeigt, die durch Drücken auf die jeweiligen Icons auf dem Bildschirm aufgerufen werden können. -
Seite 11: Icon Beschreibung
Icon Beschreibung Bild aufnehmen Video aufnehmen Sprechen Tür öffnen Display Einstellungen Tor öffnen (Helligkeit/Farbe/Kontrast) und Lautstärke Zurück zu [Hauptmenu] 6.2 Besucheranruf Sobald ein Besucher klingelt, erscheint das Bild des Besuchers auf dem Bildschirm. Betätigen Sie die Taste [Sprechen] um das Gespräch zu beginnen; betätigen Sie die Taste [Sprechen] erneut, um das Gespräch zu beenden. -
Seite 12: Videoüberwachungsfunktionen
6.3 Videoüberwachungsfunktionen Wenn Sie das [Kamera] Icon auf dem Hauptmonitor betätigen, geht das System in den Überwachungsmodus und zeigt das Bild der entsprechenden Türstation an. 6.4 Multimedia 6.4.1 Bild- & Videospeicher Sobald Sie eine microSD einlegen, kann der Monitor Bilder und Videos aufzeichnen. Wenn keine microSD-Karte vorhanden ist, können nur Bilder aufgezeichnet werden. -
Seite 13: Kommunikation Zwischen Mehreren Monitoren
6.5 Kommunikation zwischen mehreren Monitoren Tippen Sie auf das [Interkom]-Icon auf der Startseite, und wählen Sie einen Monitor aus. Nach der Betätigung des Feldes [Anrufen] wird der ausgewählte Monitor angerufen. Nach Gesprächsannahme sind Sie mit dem entsprechenden Monitor verbun- den. Um das Gespräch zu beenden betätigen Sie die Taste [Beenden]. 6.6 Einstellungen Streichen Sie auf der Hauptseite nach rechts, um weitere Einstellungen zu sehen. -
Seite 14: Technische Daten
• Über [Melodie] kann der Klingelton für CAM1/Intercom eingestellt werden. • Über [Stumm], wird die Stumm-Funktion ein- und ausgeschaltet, und die Zeitspanne für die Stumm funktion definiert. • Über die [Addresse] Einstellung, können Sie [Interkom Ein/Aus] Interkom-Empfänger aktivieren oder deaktivieren und die Intercom-Adresse einstellen. Der Hauptmonitor sollte aus “Master”, die Erweiterungsmonitore sollten als “Erw.1”... -
Seite 15: Entsorgung
Sie auf dieses wichtige Thema aufmerksam. Die in diesem Gerät verwendeten Materialien können recycelt werden. Durch das Recyceln gebrauchter Haushaltsgeräte leisten Sie einen wichtigen Beitrag zum Umweltschutz. Fragen Sie Ihre örtliche Behörde nach Informa- tionen über eine Sammelstelle. NeoLight bei Balter GmbH Elisabeth-Selbert-Str. 19 40764 Langenfeld Deutschland Homepage: www.balter.de...
