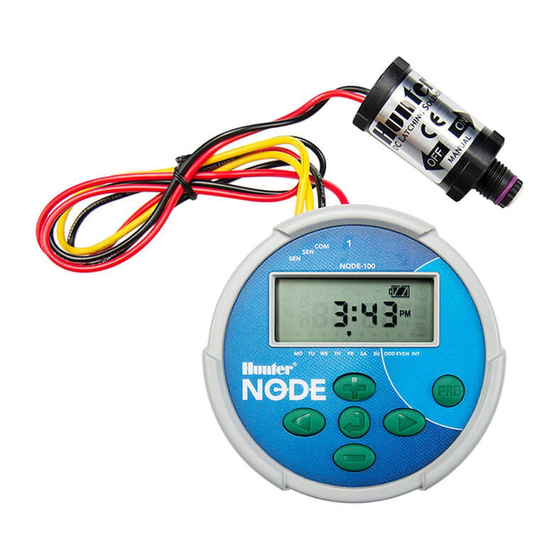

Hunter NODE-100 Handbuch

NODE-FUNKTIONEN

• Einfache Tastenprogrammierung
• Einstationenmodell (NODE-100) mit DC-Impulsventil. Ein-, Zwei-, Vier- oder Sechs-Stationen-Modelle sind ebenfalls erhältlich (Ventile nicht enthalten).
• Großes Flüssigkristalldisplay (LCD) mit leicht verständlichen Symbolen
• Betrieb mit mindestens einer handelsüblichen 9-Volt-Alkalibatterie (zwei verwenden für längere Batterielebensdauer)
• Drei Programme (A, B oder C) mit jeweils bis zu vier Startzeiten
• Laufzeiten von einer Minute bis zu sechs Stunden
• Manuelle Bewässerungsfunktionen
• Batterielebensdaueranzeige
• Kompatibel mit kabelgebundenem Regensensor
• Nichtflüchtiger Speicher behält alle Programminformationen bei
• Saisonale Anpassung von 10–150 %
• Der Easy Retrieve™-Speicher ermöglicht das Speichern/Abrufen bevorzugter Programmdaten
• Manuelle Umgehung des Regensensors
• Der Rechner für die Gesamtlaufzeit zeigt die gesamte Bewässerungszeit pro Programm an

NODE-KOMPONENTEN

Dieser Abschnitt bietet einen Überblick über einige der Komponenten des NODE. Jeder Punkt wird später detaillierter besprochen. Dieser Abschnitt kann jedoch hilfreich sein, um sich mit den verschiedenen verfügbaren Optionen vertraut zu machen.

Steuertasten

1. Taste – Erhöht die ausgewählte blinkende Anzeige
2. Taste – Verringert die ausgewählte blinkende Anzeige
3. Taste – Wählt die Programmierfunktion
4. Taste – Geht die ausgewählte blinkende Anzeige zum nächsten Element weiter
5. Taste – Navigiert die ausgewählte blinkende Anzeige zum vorherigen Element zurück
6. Taste – Wählt das Programm (A, B oder C)

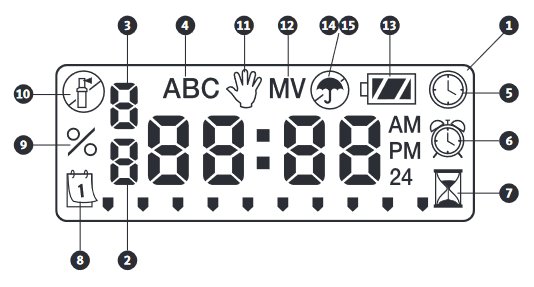

LCD-Anzeige

1. Hauptanzeige – Zeigt alle Programminformationen an
2. Stationsnummer – Zeigt die zu programmierende Stationsnummer an
3. Startzeitnummer – Zeigt die zu programmierende Startzeitnummer an
4. Programm – Zeigt das Programm (A, B oder C) an
5. Aktuelle Uhrzeit/Tag – Zeigt an, wann der aktuelle Tag/die Uhrzeit eingestellt wird
6. Startzeiten – Zeigt an, wann Startzeiten eingestellt werden
7. Laufzeiten – Zeigt an, wann Laufzeiten eingestellt werden. Ermöglicht dem Benutzer, Laufzeiten von einer Minute bis zu sechs Stunden einzustellen.
8. Bewässerungstage – Ermöglicht dem Benutzer, einzelne Bewässerungstage oder eine ausgewählte Anzahl von Tagen zwischen den Bewässerungen (Intervall) auszuwählen
9. % Saisonale Anpassung – Ermöglicht die Programmierung der saisonalen Anpassung von 10–150 % (Standardwert ist 100 %)
10. System Aus – Zeigt an, dass die Bewässerung ausgesetzt ist
11. Manuell Ein/Aus – Zeigt an, wann eine manuelle Bewässerung programmiert ist. Ermöglicht dem Benutzer, die Station manuell zu aktivieren.
12. MV – Zeigt an, dass Station eins auf Hauptventilbetrieb eingestellt ist (nur bei Zwei-, Vier- oder Sechs-Stationen-Modellen verfügbar)
13. Batteriestatus – Zeigt die verbleibende Batterielebensdauer an
14. Regenschirm – Zeigt an, dass der Regensensor die Bewässerung unterbricht
15. Durchgestrichener Regenschirm – Zeigt an, dass der Regensensor manuell umgangen wurde

ANSCHLUSS DER BATTERIE/BATTERIEN

Das NODE verwendet eine oder zwei handelsübliche 9-Volt-Batterien (nicht im Lieferumfang enthalten), um die Ventile zu betreiben und den Controller zu programmieren. Der Controller kann entweder mit einer einzelnen 9-Volt-Batterie oder mit zwei 9-Volt-Batterien betrieben werden. Unter normalen Bedingungen beträgt die erwartete Lebensdauer ein Jahr für eine einzelne Batterie und zwei Jahre bei Verwendung von zwei 9-Volt-Batterien.

HINWEIS: Das NODE verfügt über einen nichtflüchtigen Speicher. Dies ermöglicht das Entfernen der Batterie, ohne Programminformationen zu verlieren.

So installieren Sie die Batterie/Batterien

1. Schrauben Sie das hintere Gehäuse des NODE-Körpers ab, um Zugang zum Batteriefach zu erhalten.
2. Legen Sie die Batterie/Batterien in die Batterieschale ein und verbinden Sie sie mit dem Controller über den Batterieanschluss.
3. Stellen Sie sicher, dass sich kein Wasser im Batteriefach befindet.
4. Schrauben Sie das hintere NODE-Gehäuse wieder auf die vordere Hälfte.

HINWEIS: Vergewissern Sie sich, dass die Dichtungsmarkierung auf der hinteren Hälfte des NODE mit der vorderen Hälfte übereinstimmt, um eine ordnungsgemäße Abdichtung zu gewährleisten.

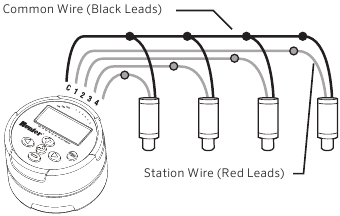

MAGNETVENTILE ANSCHLIESSEN

Der NODE-100 wird mit einem am Controller angeschlossenen Magnetventil geliefert. Der NODE-100-LS enthält kein Magnetventil. Die Mehrstationen-Controller NODE-200, NODE-400 und NODE-600 betreiben jeweils bis zu zwei, vier oder sechs Magnetventile. Hunter DC-Impulsventile (P/N 458200) können problemlos an allen Hunter Kunststoffventilen installiert werden.

HINWEIS: Verwenden Sie DC-Impulsventile, die zwischen 9-11 VDC betrieben werden. 24 VAC Magnetventile funktionieren nicht mit dem NODE.

So verdrahten Sie DC-Impulsventile mit dem NODE

1. Schließen Sie die schwarzen Kabel jedes Magnetventils an das einzelne gemeinsame Kabel (schwarzes Kabel) an, das vom NODE kommt. Sichern Sie alle Kabelverbindungen mit wasserdichten Steckverbindern.
2. Schließen Sie ein rotes Kabel von jedem Magnetventil an das entsprechende Stationskabel (rotes Kabel) vom NODE an. Die Stationsnummern sind auf der Vorderseite des NODE angegeben. Sichern Sie alle Kabelverbindungen mit wasserdichten Steckverbindern.

HINWEIS: Der maximale Kabelabstand zwischen Magnetventil und NODE beträgt 100' (30 m) bei einer Mindestdrahtgröße von 18 AWG (1 mm).

MONTAGE DES NODE

Das NODE kann einfach an jedem Hunter Kunststoffventil montiert werden. Ein speziell entwickelter Ventilmontageclip macht die Installation zum Kinderspiel. Eine schützende Gummiabdeckung ist vorgesehen, um die Ansammlung von Schmutz auf der Vorderseite des NODE zu verhindern.

So montieren Sie das NODE an einem Ventil

1. Schrauben Sie das Hunter DC-Impulsventil (P/N 458200) in den Ventilkopf.
2. Setzen Sie das kleine offene Ende der NODE-Halterung auf das Magnetventil.
3. Setzen Sie den NODE-Controller in das große offene Ende der NODE-Halterung.

ANSCHLUSS EINES WETTERSENSORS

Ein Hunter Mini-Clik^® oder Wired Rain-Clik^® Regensensor kann an das NODE angeschlossen werden. Der Zweck dieses Sensors ist es, die Bewässerung einzustellen, wenn die Wetterbedingungen dies erfordern.

HINWEIS: Wenn der kabelgebundene Regensensor die Bewässerung unterbricht, zeigt das Display das Symbol "System Aus" , "OFF" (AUS) und auf dem Display an.

1. Schneiden Sie die gelbe Kabelschleife, die am NODE befestigt ist, etwa in der Mitte durch.
2. Entfernen Sie etwa ½" (13 mm) Isolierung von jedem Kabel. Schließen Sie ein gelbes Kabel an jedes der Kabel des Wettersensors an. Sie können den Regensensor bis zu 100 Fuß (30 m) vom NODE-Controller entfernt montieren (Mindestdrahtgröße 18 AWG/1 mm).
3. Sichern Sie die Kabelverbindungen mit wasserdichten Steckverbindern.

STANDBY-MODUS

Normalerweise zeigt das NODE-Display die Uhrzeit und den Tag, den Wochentag, MV (falls die Hauptventiloption aktiviert ist) und die Batterielebensdaueranzeige an. Nach einer kurzen Zeit der Inaktivität schaltet sich das Display aus, um die Batterieleistung zu erhalten. Das Drücken einer beliebigen Taste versetzt das NODE in den Standby-Modus.

BETRIEBSMODUS

Wenn der Controller ein Programm ausführt, zeigt das Display die Stationsnummer, den Programmbuchstaben, die verbleibende Laufzeit und das blinkende Rotor-Symbol an.

PROGRAMMIERUNG

Der NODE verwendet die Standard-Hunter-Reglerprogrammierung mit drei Programmen (A, B oder C) und vier Startzeiten pro Programm. Bei Standard-Hunter-Reglern wird ein Drehknopf verwendet, um zwischen den Programmierfunktionen zu blättern. Beim NODE wird jedoch die Taste verwendet, um das Bewässerungsprogramm schnell und einfach zu erstellen. Beim Programmieren kann der blinkende Teil des Displays durch Drücken der Tasten oder geändert werden. Um etwas zu ändern, das nicht blinkt, drücken Sie die Tasten oder , bis das gewünschte Element blinkt.

Einstellen von Datum und Uhrzeit

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Alle vier Ziffern, die das Jahr darstellen, werden angezeigt. Verwenden Sie die Tasten oder , um das Jahr zu ändern. Drücken Sie die Taste , um mit der Einstellung des Monats fortzufahren.
3. Alle vier Ziffern werden angezeigt, wobei die beiden linken Ziffern, die den Monat darstellen, blinken. Verwenden Sie die Tasten oder , um den Monat zu ändern. Drücken Sie die Taste , um mit der Einstellung des Tages fortzufahren.
4. Nur die beiden rechten Ziffern, die den Tag darstellen, werden angezeigt und blinken. Drücken Sie die Tasten oder , um den Tag zu ändern. Drücken Sie die Taste , um mit der Änderung der Stunde fortzufahren. Drücken Sie die Taste , um mit der Einstellung der Uhrzeit fortzufahren.
5. Die AM/PM/24-Stunden-Zeiteinstellung wird blinkend angezeigt. Drücken Sie die Taste oder , um die Zeiteinstellung auf AM, PM oder 24-Stunden-Zeit zu ändern. Drücken Sie die Taste , um mit der Einstellung der Stunde fortzufahren.
6. Alle vier Zahlen werden angezeigt, wobei die beiden linken Zahlen, die die Stunde darstellen, blinken. Verwenden Sie die Tasten oder , um die Stunde zu ändern. Drücken Sie die Taste , um mit der Einstellung der Minuten fortzufahren.
7. Alle vier Zahlen werden angezeigt, wobei die beiden rechten Zahlen, die die Minuten darstellen, blinken. Verwenden Sie die Tasten oder , um die Minuten zu ändern. Durch Drücken der Taste gelangen Sie zur Jahreseinstellung in Schritt 2.
8. Drücken Sie die Taste , um mit der nächsten Programmierfunktion fortzufahren oder den Regler in den Ruhemodus zurückkehren zu lassen.

Einstellen der Bewässerungsstartzeiten

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Die Startzeit wird blinkend angezeigt, zusammen mit dem Programmbuchstaben (A, B oder C) und der Startzeitnummer (1, 2, 3 oder 4) oben links im Display. Es können bis zu 4 verschiedene Startzeiten für jedes Programm eingestellt werden.
3. Verwenden Sie die Tasten oder , um die Startzeit für das angezeigte Programm zu ändern. Jedes Drücken der Taste ändert die Startzeit in Ein-Minuten-Schritten.
4. Drücken Sie die Taste , um dem angezeigten Programm eine zusätzliche Startzeit hinzuzufügen. Die Startzeitnummer wird oben links im Display angezeigt.
5. Drücken Sie die Taste , um Startzeiten zu einem anderen Programm hinzuzufügen.
6. Drücken Sie die Taste , um mit der nächsten Programmierfunktion fortzufahren oder den Regler in den Ruhemodus zurückkehren zu lassen.

HINWEIS: Nach der Programmierung der Laufzeit für die letzte Station drücken Sie die Taste , um die gesamte Laufzeit für das Programm anzuzeigen.

Einstellen der Laufzeiten

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Die Laufzeit wird blinkend angezeigt. Ebenfalls angezeigt werden der Programmbuchstabe (A, B oder C) und die aktive Stationsnummer auf der linken unteren Seite des Displays. Drücken Sie die Tasten oder , um die Stationslaufzeit von einer Minute auf sechs Stunden zu ändern.
3. Drücken Sie die Taste , um zur nächsten Station zu gelangen.
4. Drücken Sie die Taste , um einem anderen Programm eine Laufzeit hinzuzufügen.
5. Drücken Sie die Taste , um mit der nächsten Programmierfunktion fortzufahren oder den Regler in den Ruhemodus zurückkehren zu lassen.

Einstellen der Bewässerungstage

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Der Programmbuchstabe (A, B oder C) wird angezeigt.
3. Pfeile zeigen auf die spezifischen Wochentage, an denen die Bewässerung stattfindet. Drücken Sie die Tasten oder , um durch die Tage zu blättern.
4. Drücken Sie die Taste , um diesen Tag für das angezeigte Programm zu aktivieren, oder die Taste , um die Bewässerung für diesen Tag abzubrechen. Der Pfeil wird an den Bewässerungstagen für das aktive Programm angezeigt.
5. Drücken Sie die Taste , um, falls gewünscht, Bewässerungstage für ein anderes Programm einzustellen.
6. Drücken Sie die Taste , um mit der nächsten Programmierfunktion fortzufahren oder den Regler in den Ruhemodus zurückkehren zu lassen.

Auswählen von ungeraden/geraden Bewässerungstagen

Diese Funktion verwendet nummerierte Tage des Monats für die Bewässerung anstelle spezifischer Wochentage.

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Drücken Sie die Taste , bis sich der Cursor über ODD (Ungerade) oder EVEN (Gerade) auf dem Display befindet.
3. Drücken Sie die Taste zur Auswahl, oder die Taste zum Abbrechen der Bewässerung an ODD (Ungerade) oder EVEN (Gerade) Tagen.
4. Sobald der ODD- (Ungerade) oder EVEN-Modus (Gerade) aktiviert ist, wird er der einzige Cursor sein, der auf dem Display angezeigt wird.

Auswählen von Intervalltagen für die Bewässerung

1. Drücken Sie die Taste , bis das Symbol angezeigt wird.
2. Drücken Sie die Taste , bis sich der Cursor über INT (Intervall) auf dem Display befindet.
3. Drücken Sie die Taste , und eine 1 blinkt, die die Anzahl der Tage zwischen den Bewässerungen anzeigt.
4. Drücken Sie die Tasten oder , um die Anzahl der Tage zwischen den Bewässerungstagen auszuwählen (1 bis 31).

Einstellen der Saisonanpassung

1. Drücken Sie die Taste , bis angezeigt wird.
2. Drücken Sie die Taste oder , um den Wert der Saisonanpassung vom Standardwert 100% zu erhöhen oder zu verringern (bis zu einem Minimum von 10% oder einem Maximum von 150%).
3. Der für die Saisonanpassung programmierte Wert wird auf alle Bewässerungsprogramme angewendet und sofort in den angezeigten Laufzeiten widergespiegelt. Wenn beispielsweise 20-minütige Laufzeiten programmiert sind und die Saisonanpassung dann von 100% auf 50% geändert wird, betragen die angezeigten Laufzeiten 10 Minuten.

Ausschalten des Systems

Um Ihren Regler auszuschalten, drücken Sie die Taste , bis das Symbol und OFF (AUS) auf dem Bildschirm angezeigt werden. Um den Regler in den Auto-Programmiermodus zurückzukehren, drücken Sie die Taste . Der Regler kehrt sofort in den Auto-Programmiermodus zurück und zeigt die Uhrzeit und die Batteriestandsanzeige an.

Manuelle Bewässerung

Manuelle Bewässerung ermöglicht es dem Benutzer, jede Station oder ein Programm für eine festgelegte Laufzeit zu testen. Der Zustand des Wettersensors (falls verwendet) wird in diesem Modus ignoriert.

1. Stellen Sie sicher, dass sich der Regler im Ruhemodus befindet. Halten Sie die Taste gedrückt, bis das Symbol angezeigt wird.
2. Die Stationsnummer wird auf der linken unteren Seite des Displays zusammen mit der Laufzeit angezeigt.
3. Verwenden Sie die Tasten und , um die gewünschte Station auszuwählen, und die Tasten und , um die manuelle Bewässerungszeit für die angezeigte Station einzustellen.
4. Um ein Programm manuell zu aktivieren, drücken Sie die Taste . Der Programmbuchstabe (A, B oder C) wird auf dem Bildschirm angezeigt. Wenn ein anderes Programm benötigt wird, drücken Sie die Taste , bis das gewünschte Programm angezeigt wird.
5. Um den Zyklus der manuellen Bewässerung zu stoppen, drücken Sie die Taste , bis die Zeit auf Null reduziert ist.
6. Drücken Sie die Taste , um mit der nächsten Programmierfunktion fortzufahren oder den Regler in den Ruhemodus zurückkehren zu lassen.

HINWEIS:

• Durch Drücken der Tasten oder , während eine Station im Modus Manuelle Bewässerung läuft, wird die Bewässerungszeit für diese Station geändert.
• Durch Drücken der Taste , während eine Station im Modus Manuelle Bewässerung läuft, wird die Bewässerung an der aktuellen Station gestoppt und zur nächsten Station übergegangen.
• Durch Drücken der Taste , während eine Station im Modus Manuelle Bewässerung läuft, wird die Bewässerung an der aktuellen Station gestoppt und zur vorherigen Station zurückgekehrt.

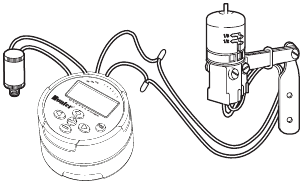

Sensorbetrieb

Der NODE ist kompatibel mit Hunter Clik-Regensensoren, einschließlich Mini-Clik^®, Freeze-Clik und Wired Rain-Click^®, sowie vielen anderen unterbrechungsartigen Geräten/Sensoren, die keine Stromversorgung benötigen. Verbinden Sie den Sensor einfach mit dem NODE-Regler, indem Sie die gelbe Drahtschleife durchtrennen und mit den Sensorleitungen verbinden.

HINWEIS: NODE ist nicht kompatibel mit Hunter Wireless Rain-Clik^® oder anderen Wettergeräten, die eine 24-VAC-Stromversorgung benötigen.

Wenn der Sensor aktiviert ist, wird die Bewässerung unterbrochen und das Symbol wird auf dem Display angezeigt.

ERWEITERTE PROGRAMMIERFUNKTIONEN

Alle erweiterten Programmierfunktionen werden aus dem Ruhemodus initiiert, der die Uhrzeit, den Wochentag und die Batteriestandsanzeige auf dem Display anzeigt. Wenn etwas auf dem Display blinkt, befindet sich der Controller in einem der Programmiermodi. Nach einer kurzen Zeit der Inaktivität kehrt der Controller in den Ruhemodus zurück.

Sensorsperre

1. Drücken und halten Sie im Ruhemodus die Taste, bis das Symbol angezeigt wird.
2. Das Display zeigt das Regenschirm-Symbol blinkend und EIN.

3. Drücken Sie die Taste, um den Sensor zu umgehen. Das Display zeigt und AUS an, um anzuzeigen, dass der Wettersensor umgangen wurde. Das Symbol wird während des normalen Betriebs auf dem Display angezeigt und weist darauf hin, dass sich der Controller im Bypass-Modus befindet.

4. Um den Wettersensor wieder zu aktivieren, drücken und halten Sie die Taste, bis das Symbol angezeigt wird. Drücken Sie die Taste, um in den normalen Sensormodus zurückzukehren.

Easy Retrieve Speicher

Diese Funktion ermöglicht es dem Benutzer, ein bevorzugtes Programm im permanenten Speicher des Controllers zu speichern, das jederzeit wiederhergestellt werden kann. Dies ist eine hervorragende Möglichkeit, vorgenommene Änderungen zu überschreiben und zum ursprünglichen Programmierplan zurückzukehren.

So speichern Sie ein Programm:

1. Stellen Sie sicher, dass der Controller mit dem bevorzugten Programmierplan programmiert ist.
2. Drücken und halten Sie im Ruhemodus die und Taste fünf Sekunden lang, um das aktuelle Programm zu speichern.
3. Der Bildschirm zeigt drei von links nach rechts wandernde gestrichelte Linien an, die darauf hinweisen, dass das aktuelle Programm im permanenten Speicher gespeichert wird. Das Display blinkt FERTIG, wenn der Vorgang abgeschlossen ist.

So rufen Sie ein gespeichertes Programm ab:

1. Drücken und halten Sie im Ruhemodus die und Taste fünf Sekunden lang.
2. Der Bildschirm zeigt drei von rechts nach links wandernde gestrichelte Linien an, die darauf hinweisen, dass das bevorzugte Programm aus dem Speicher abgerufen wird.

Der Controller hat nun das bevorzugte Programm als aktuelles Programm. Das Display blinkt FERTIG, wenn der Vorgang abgeschlossen ist.

HINWEIS: Seien Sie vorsichtig bei der Verwendung des Easy Retrieve Speichers. Das Speichern von Programmdaten im Speicher mit Easy Retrieve übernimmt die aktuellen Programminformationen und überschreibt alles, was im permanenten Speicher gespeichert ist. Stellen Sie beim Speichern von Programmdaten sicher, dass die aktuellen Programmdaten diejenigen sind, die Sie speichern möchten.

Einstellung des Hauptventilbetriebs (Nur NODE-200, NODE-400 & NODE-600)

Die Mehrstationen-NODE-Modelle (NODE-200, NODE-400 und NODE-600) können mit einem normalerweise geschlossenen Hauptventil programmiert werden. Bei der Programmierung mit dem Hauptventil weisen Sie Station 1 als Hauptventil zu, wodurch die Nutzung von Station 1 zur Aktivierung einer Bewässerungsstation effektiv entfällt.

1. Drücken Sie im Ruhemodus die Taste, bis das Symbol angezeigt wird.
2. Programm A wird zusammen mit der aktiven Stationsnummer unten links angezeigt. Stellen Sie sicher, dass die angezeigte aktive Station "1" ist. Die Laufzeit wird angezeigt.

3. Dr**SIGNuuml;cken Sie die Taste einmal, und das MV Symbol wird auf dem Bildschirm angezeigt und die Uhrzeit verschwindet. Station 1 fungiert nun als Hauptventil und ist in anderen Programmierbildschirmen nicht verfügbar.

4. Wenn das Hauptventil aktiviert ist, gilt es für alle Programme und das MV Symbol bleibt jederzeit auf dem Bildschirm angezeigt.

Programmierbare Abschaltung (Bis zu 99 Tage)

Diese Funktion ermöglicht es dem Benutzer, die gesamte programmierte Bewässerung für den festgelegten Zeitraum von 1-99 Tagen zu stoppen. Am Ende des programmierbaren Aus-Zeitraums nimmt der Controller den normalen Betrieb wieder auf.

1. Drücken Sie im Ruhemodus die Taste, bis das Symbol angezeigt wird. Warten Sie zwei Sekunden, bis AUS auf dem Display erscheint. Der Controller befindet sich nun im System-Aus-Modus.
2. Drücken Sie die Taste, und eine blinkende "1" wird angezeigt, die die Anzahl der Tage angibt, die der Controller ausgeschaltet bleibt. Programmieren Sie die Aus-Tage nach Wunsch, bis maximal 99 Tage.
3. Das Display zeigt die verbleibende Anzahl der Tage im AUS-Zeitraum an.
4. Um den AUS-Zeitraum zu unterbrechen, drücken Sie die Taste, um zum Ruhemodus-Bildschirm zurückzukehren, der die Uhrzeit und den Wochentag anzeigt.

BATTERIEZUSTANDSANZEIGE

Die verbleibende Batterielebensdauer kann anhand der auf dem Display angezeigten Batteriezustandsanzeige geschätzt werden. Der NODE kann entweder mit einer einzelnen Neun-Volt-Batterie oder mit zwei Neun-Volt-Batterien betrieben werden. Die Verwendung von zwei Neun-Volt-Batterien liefert ungefähr die doppelte Batterielebensdauer einer einzelnen Neun-Volt-Batterie. Die untenstehende Batteriezustandsanzeige zeigt eine Schätzung der verbleibenden Batterielebensdauer.

Voll: 100–60 % verbleibende Batterielebensdauer
Mittel: 60–25 % verbleibende Batterielebensdauer
Niedrig: 25–0 % verbleibende Batterielebensdauer
Batterie sofort ersetzen!

CONTROLLER ZURÜCKSETZEN

Das Zurücksetzen des Controllers löscht die aktuellen Programmdaten und startet den Controller neu. Ein Reset löscht jedoch kein Programm, das mit der Easy Retrieve Speicherfunktion im permanenten Speicher gespeichert wurde, um ein bevorzugtes Programm zu sichern.

1. Drücken und halten Sie im Ruhemodus die , und Tasten.
2. Nach zwei Sekunden wird der Bildschirm leer. Halten Sie die , und Tasten weiterhin gedrückt.
3. 12:00 blinkt auf dem Display. Lassen Sie die Tasten los.
4. Der Controller zeigt möglicherweise einen Countdown von 10 bis 1 auf dem Display an, und dann blinkt 12:00 Uhr, wenn der Reset abgeschlossen ist. Der Controller kann nun neu programmiert werden.

FEHLERBEHEBUNG

SPEZIFIKATIONEN

Abmessungen: 3 ½" (89 mm) Durchmesser, 2 ½" (64 mm) Höhe
Sensoranschlüsse: Einer
Stromversorgung: Eine Neun-Volt-Alkalibatterie (zwei für längere Batterielebensdauer verwenden). Aktiviert DC-Latch-Magnetventile, die mit 9-11VDC (Hunter P/N 458200) betrieben werden.
Betriebstemperatur: 0ºF bis 140ºF (-17ºC bis 60ºC)

Zulassungen:
IP68
CE
FCC
C-Tick

Hunter Industries Incorporated
1940 Diamond Street • San Marcos, California 92078, USA
www.hunterindustries.com/global

© 2018 Hunter Industries Incorporated
