Inhaltszusammenfassung für Hunter NODE-BT SOLAR PANEL

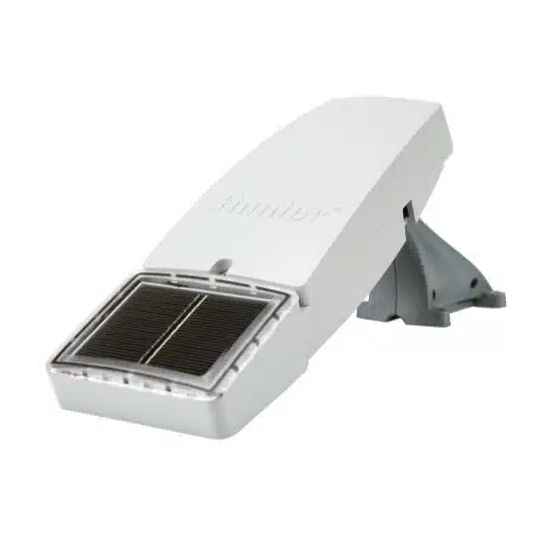

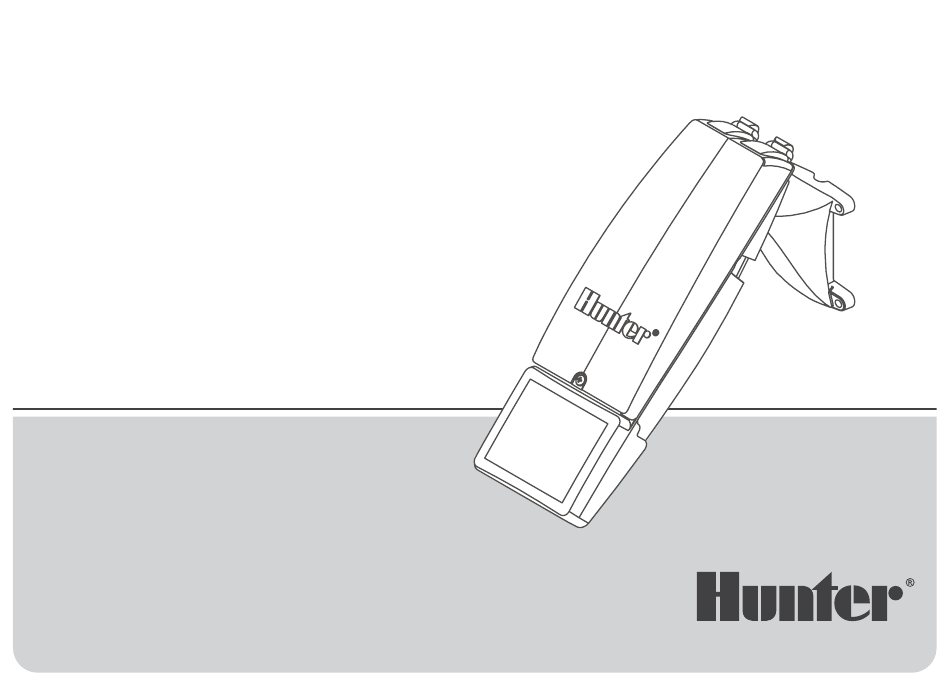

- Seite 1 NODE-BT SOLAR PANEL INSTALLATION GUIDE SP-NODE-BT NODE-BT Solar Panel...
-
Seite 2: Inhaltsverzeichnis
Components Table of Contents Solar Panel 40' (12 m) Cable and NODE-BT Solar End Cap Connection Components Solar Panel Ball Mount Installing the Solar Panel 4. Wall-Mount Hardware NODE-BT App Updates Notices Troubleshooting ➊ ➋ ➌ ➍... -
Seite 3: Components
Components Solarpanel 1. Güneş Paneli 12 m (40') Kabel und NODE-BT Solar-Anschlusskappe 2. 40' (12 m) Kablo ve NODE-BT Güneş Paneli Alt Kapağı Bağlantısı Solarpanel Montagegelenk 3. Güneş Paneli Küresel Montajı 4. Zubehör zur Wandmontage 4. Duvara Montaj Donanımı Panel Solar Panel Słoneczny Cable de 40' (12 m) y conexión de tapa de solar del NODE-BT Kabel 12 m (40') i nakładka NODE-BT Solar... -
Seite 4: Installing The Solar Panel
Installing the Solar Panel 1. Remove the lock nut, end cap, and 9 V batteries from the existing NODE-BT Controller. 2. Feed the entire bundle of Solar Panel wire through the end cap lock nut. 3. Install the SP-NODE-BT end cap in the NODE-BT body and tighten the lock nut to secure in place. - Seite 5 Installing the Solar Panel 1. Remova a contraporca, a tampa e as baterias de 9 V do controlador NODE-BT existente. 2. Passe todo o feixe de fios do painel solar pela contraporca da tampa. 3. Instale a tampa SP-NODE-BT no corpo do NODE-BT e aperte a contraporca para prendê-la no lugar.
- Seite 6 Installing the Solar Panel 1. Feed the red and black wires up through the Solar Panel ball mount. 2. Install the ball mount where the Solar Panel will be located. The Solar Panel ball mount can be installed in multiple ways: Use the four included screws and anchors for drilling into a wall or flat surface.
- Seite 7 Installing the Solar Panel 1. Faites passer les fils rouge et noir par la fixation articulée du 1. Kırmızı ve siyah kabloları Güneş Paneli küresel Panneau Solaire. montajından geçirin. 2. Installez la fixation articulée à l'endroit où se trouvera le 2.
- Seite 8 Installing the Solar Panel 1. Öffnen Sie die Solarpanel-Abdeckung und befestigen Sie das Panel auf dem Montagegelenk. Stellen Sie sicher, dass die roten und schwarzen Drähte durch das Montagegelenk in das Gehäuse des Solarmoduls führen und ausreichend Spielraum haben, um die (+) und (–) Anschlüsse zu erreichen. 2.
- Seite 9 Installing the Solar Panel 3. Passe os fios pelo anel impermeável e conecte o fio vermelho 1. Ouvrez le couvercle du Panneau Solaire et fixez le panneau do cabo ao parafuso do terminal vermelho (+) e o fio preto ao solaire sur la fixation articulée.
-
Seite 10: Node-Bt App Updates
NODE-BT App Updates Um das Solarpanel mit einem vorhandenen NODE-BT Steuergerät zu verwenden, aktualisieren Sie zunächst die NODE-BT Bluetooth- App auf Version 5.1.0 oder höher. Öffnen Sie die App nach der Aktualisierung und stellen eine Verbindung zu Ihrem NODE-BT her. Möglicherweise werden Sie aufgefordert, die Firmware des Steuergeräts zu aktualisieren. - Seite 11 NODE-BT App Updates 1. Détectez le programmateur et connectez-vous-y. Güneş Panelini mevcut bir NODE-BT Kontrol Ünitesi ile kullanmak 2. Sélectionnez l'icône Plus. için önce NODE-BT Bluetooth Uygulamasını güncelleyin. Güneş Panelini kullanmak için uygulama sürümü 5.1.0 veya üzerine 3. Sélectionnez Paramètres du programmateur. sahip olmanız gerekir.
-
Seite 12: Notices
Notices Batteries should be recycled or disposed of separately from household waste and according to local environmental laws and guidelines. Batterien müssen getrennt vom Hausmüll und gemäß den örtlichen Umweltgesetzen und -richtlinien recycelt oder entsorgt werden. Las pilas deben reciclarse o eliminarse por separado de los residuos domésticos y de acuerdo con las leyes y directrices medioambientales locales. -
Seite 13: Troubleshooting
Troubleshooting SCAN Scan to access helpful information about your product, including installation tips, for help controller programming, and more. hunter.help/NODEBT... - Seite 14 Notes...
- Seite 15 Notes...
- Seite 16 Landscape Irrigation and Outdoor Lighting HUNTER INDUSTRIES | Built on Innovation® 1940 Diamond Street, San Marcos, CA 92078 USA © 2023 Hunter Industries Inc. Hunter, the Hunter logo, and other marks are trademarks of Hunter Industries Inc., registered in the hunterindustries.com U.S.
