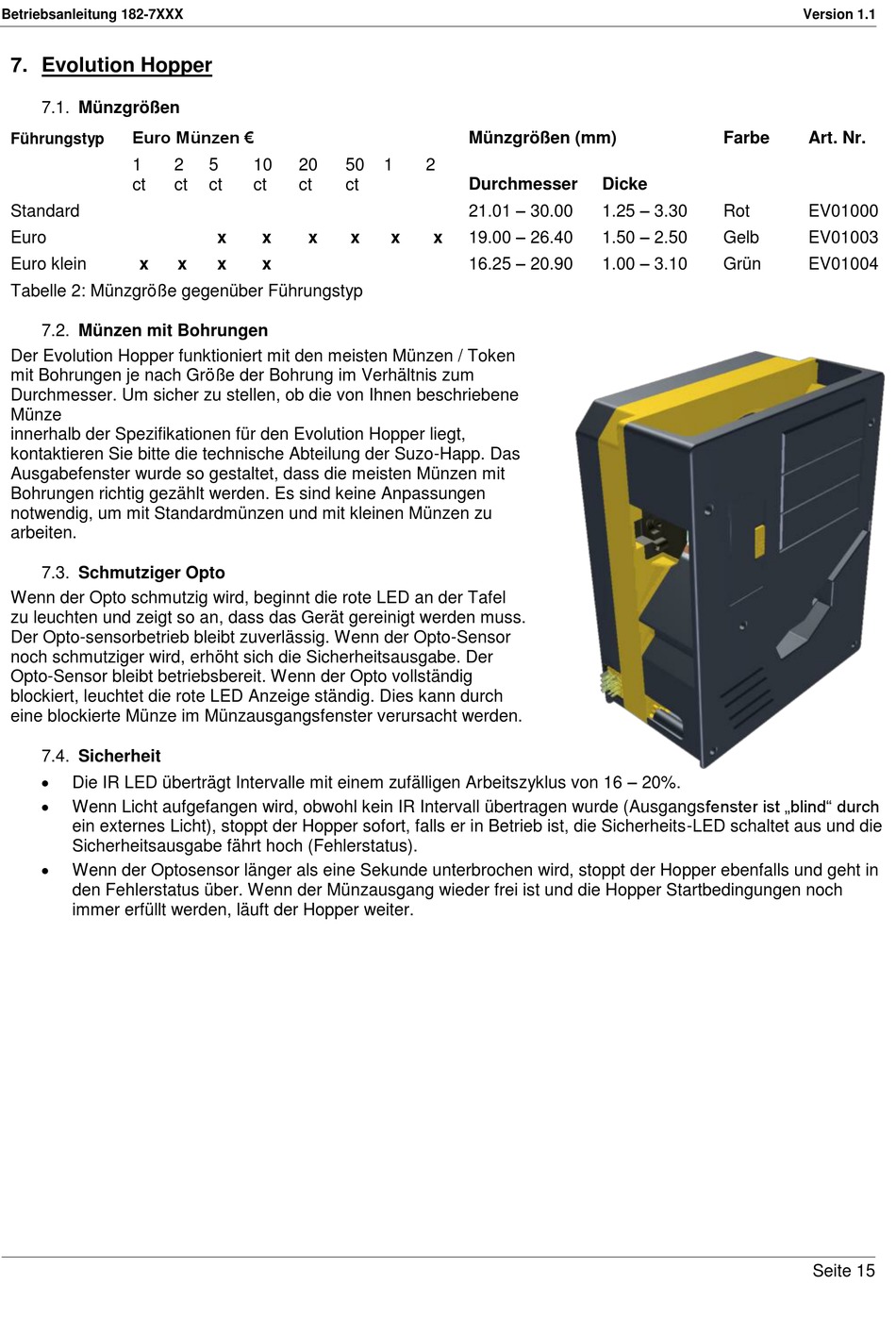

Betriebsanleitung 182-7XXX
7. Evolution Hopper
7.1.
Münzgrößen
Euro Münzen €
Führungstyp
1
ct
Standard
Euro
Euro klein
x
Tabelle 2: Münzgröße gegenüber Führungstyp
7.2.
Münzen mit Bohrungen
Der Evolution Hopper funktioniert mit den meisten Münzen / Token
mit Bohrungen je nach Größe der Bohrung im Verhältnis zum
Durchmesser. Um sicher zu stellen, ob die von Ihnen beschriebene
Münze
innerhalb der Spezifikationen für den Evolution Hopper liegt,
kontaktieren Sie bitte die technische Abteilung der Suzo-Happ. Das
Ausgabefenster wurde so gestaltet, dass die meisten Münzen mit
Bohrungen richtig gezählt werden. Es sind keine Anpassungen
notwendig, um mit Standardmünzen und mit kleinen Münzen zu
arbeiten.
7.3.
Schmutziger Opto
Wenn der Opto schmutzig wird, beginnt die rote LED an der Tafel
zu leuchten und zeigt so an, dass das Gerät gereinigt werden muss.
Der Opto-sensorbetrieb bleibt zuverlässig. Wenn der Opto-Sensor
noch schmutziger wird, erhöht sich die Sicherheitsausgabe. Der
Opto-Sensor bleibt betriebsbereit. Wenn der Opto vollständig
blockiert, leuchtet die rote LED Anzeige ständig. Dies kann durch
eine blockierte Münze im Münzausgangsfenster verursacht werden.
7.4.
Sicherheit
Die IR LED überträgt Intervalle mit einem zufälligen Arbeitszyklus von 16 – 20%.
Wenn Licht aufgefangen wird, obwohl kein IR Intervall übertragen wurde (Ausgangsfenster ist „blind" durch
ein externes Licht), stoppt der Hopper sofort, falls er in Betrieb ist, die Sicherheits-LED schaltet aus und die
Sicherheitsausgabe fährt hoch (Fehlerstatus).
Wenn der Optosensor länger als eine Sekunde unterbrochen wird, stoppt der Hopper ebenfalls und geht in
den Fehlerstatus über. Wenn der Münzausgang wieder frei ist und die Hopper Startbedingungen noch
immer erfüllt werden, läuft der Hopper weiter.
2
5
10
20
ct
ct
ct
ct
x
x
x
x
x
x
Münzgrößen (mm)
50
1
2
Durchmesser
ct
21.01 – 30.00
19.00 – 26.40
x
x
x
16.25 – 20.90
Farbe
Dicke
1.25 – 3.30
Rot
1.50 – 2.50
Gelb
1.00 – 3.10
Grün
Version 1.1
Art. Nr.
EV01000
EV01003
EV01004
Seite 15
