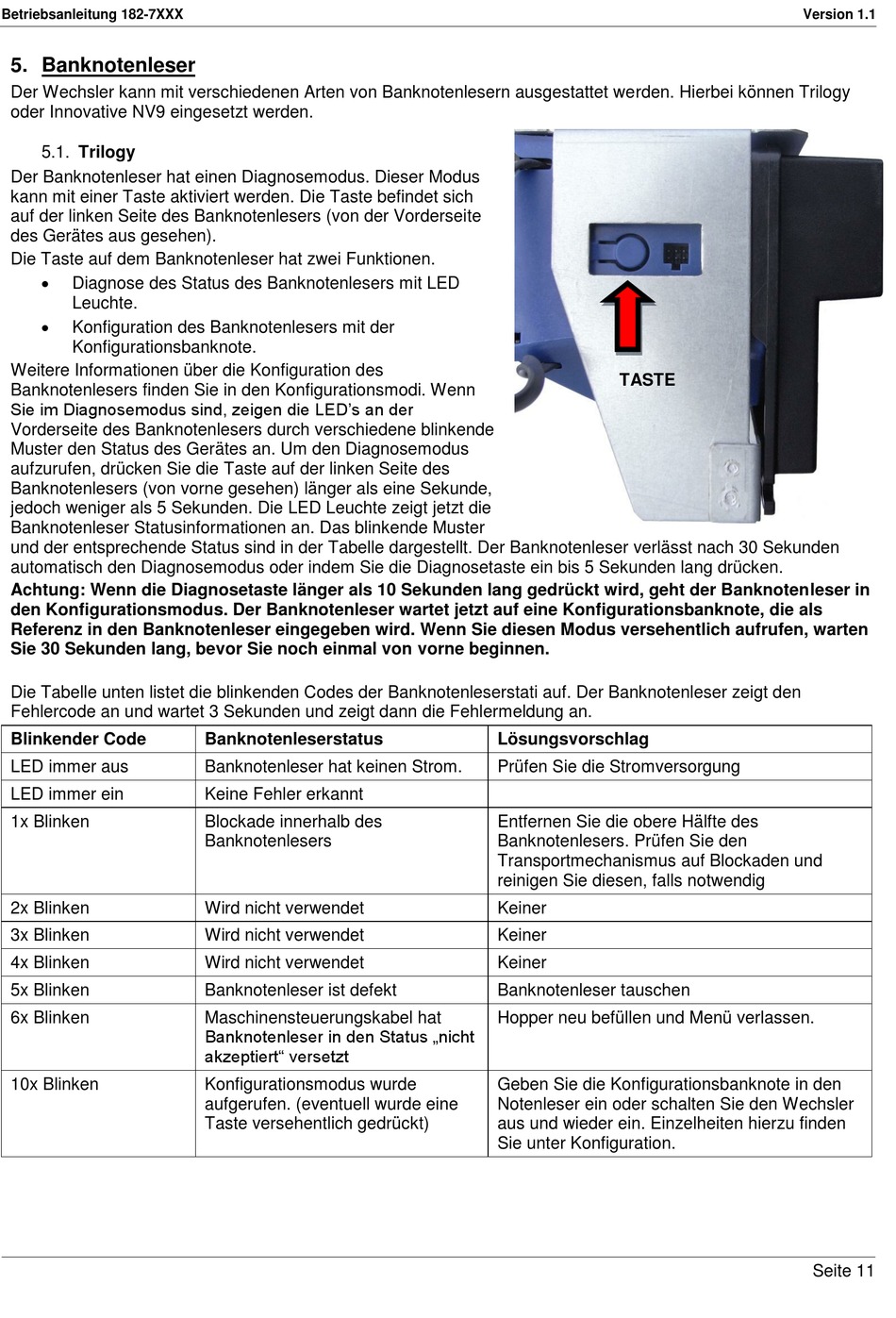

Betriebsanleitung 182-7XXX
5. Banknotenleser
Der Wechsler kann mit verschiedenen Arten von Banknotenlesern ausgestattet werden. Hierbei können Trilogy
oder Innovative NV9 eingesetzt werden.
5.1.
Trilogy
Der Banknotenleser hat einen Diagnosemodus. Dieser Modus
kann mit einer Taste aktiviert werden. Die Taste befindet sich
auf der linken Seite des Banknotenlesers (von der Vorderseite
des Gerätes aus gesehen).
Die Taste auf dem Banknotenleser hat zwei Funktionen.
Diagnose des Status des Banknotenlesers mit LED
Leuchte.
Konfiguration des Banknotenlesers mit der
Konfigurationsbanknote.
Weitere Informationen über die Konfiguration des
Banknotenlesers finden Sie in den Konfigurationsmodi. Wenn
Sie im Diagnosemodus sind, zeigen die LED's an der
Vorderseite des Banknotenlesers durch verschiedene blinkende
Muster den Status des Gerätes an. Um den Diagnosemodus
aufzurufen, drücken Sie die Taste auf der linken Seite des
Banknotenlesers (von vorne gesehen) länger als eine Sekunde,
jedoch weniger als 5 Sekunden. Die LED Leuchte zeigt jetzt die
Banknotenleser Statusinformationen an. Das blinkende Muster
und der entsprechende Status sind in der Tabelle dargestellt. Der Banknotenleser verlässt nach 30 Sekunden
automatisch den Diagnosemodus oder indem Sie die Diagnosetaste ein bis 5 Sekunden lang drücken.
Achtung: Wenn die Diagnosetaste länger als 10 Sekunden lang gedrückt wird, geht der Banknotenleser in
den Konfigurationsmodus. Der Banknotenleser wartet jetzt auf eine Konfigurationsbanknote, die als
Referenz in den Banknotenleser eingegeben wird. Wenn Sie diesen Modus versehentlich aufrufen, warten
Sie 30 Sekunden lang, bevor Sie noch einmal von vorne beginnen.
Die Tabelle unten listet die blinkenden Codes der Banknotenleserstati auf. Der Banknotenleser zeigt den
Fehlercode an und wartet 3 Sekunden und zeigt dann die Fehlermeldung an.
Blinkender Code
LED immer aus
LED immer ein
1x Blinken
2x Blinken
3x Blinken
4x Blinken
5x Blinken
6x Blinken
10x Blinken
Banknotenleserstatus
Banknotenleser hat keinen Strom.
Keine Fehler erkannt
Blockade innerhalb des
Banknotenlesers
Wird nicht verwendet
Wird nicht verwendet
Wird nicht verwendet
Banknotenleser ist defekt
Maschinensteuerungskabel hat
Banknotenleser in den Status „nicht
akzeptiert" versetzt
Konfigurationsmodus wurde
aufgerufen. (eventuell wurde eine
Taste versehentlich gedrückt)
TASTE
Lösungsvorschlag
Prüfen Sie die Stromversorgung
Entfernen Sie die obere Hälfte des
Banknotenlesers. Prüfen Sie den
Transportmechanismus auf Blockaden und
reinigen Sie diesen, falls notwendig
Keiner
Keiner
Keiner
Banknotenleser tauschen
Hopper neu befüllen und Menü verlassen.
Geben Sie die Konfigurationsbanknote in den
Notenleser ein oder schalten Sie den Wechsler
aus und wieder ein. Einzelheiten hierzu finden
Sie unter Konfiguration.
Version 1.1
Seite 11
