4. Kompressor

4.1. Demontage/Montage

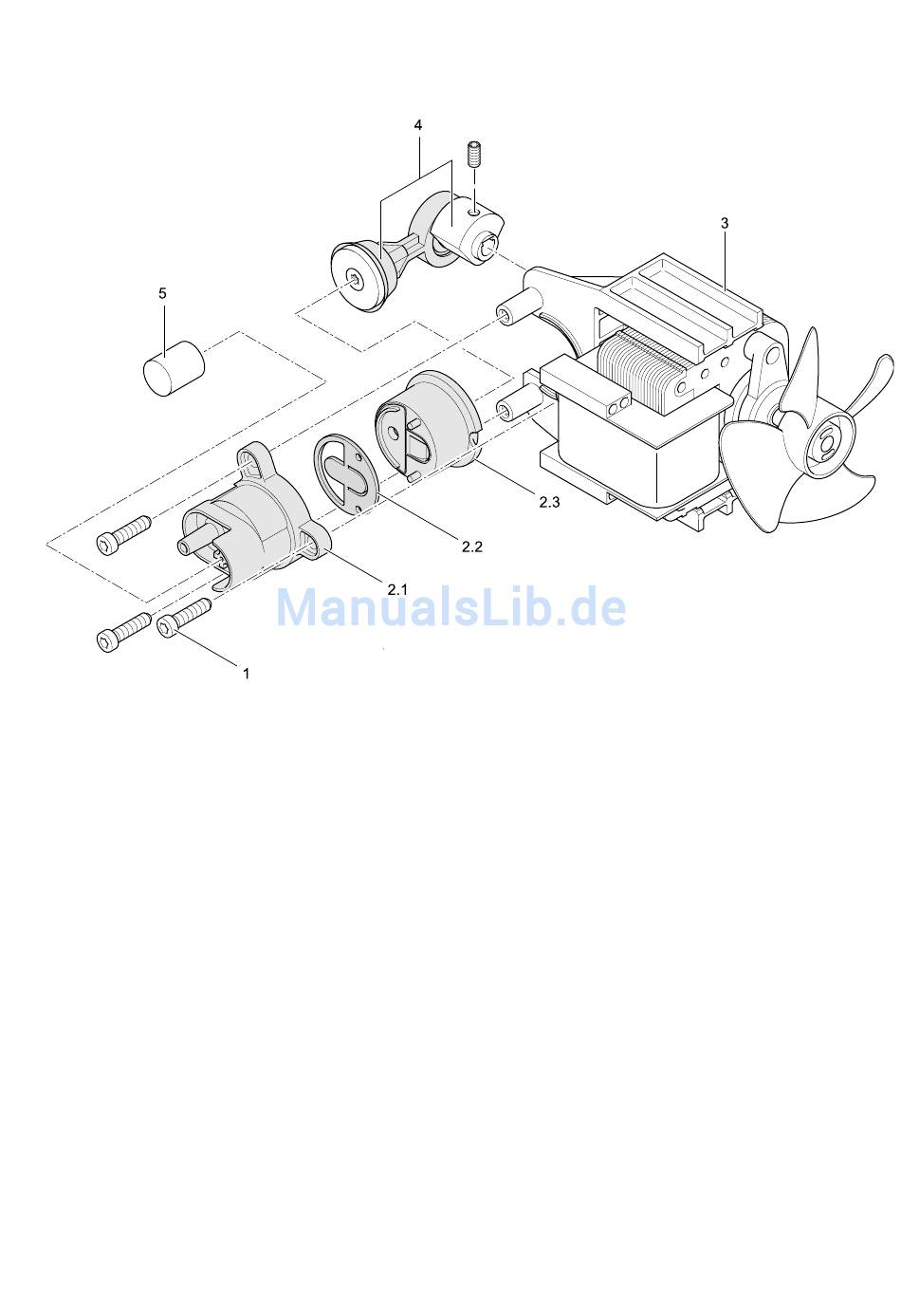

Die Demontage bzw. Montage des Kompressors ist in obiger
Zeichnung dargestellt.
Achten Sie beim Wiederzusammenbau darauf, dass alle Teile
korrekt sitzen. Dies gilt insbesondere für das richtige Einlegen
des Ventils (2.2)
Das Pleuel (4) muss sich im Zylinderunterteil ohne zu
klemmen bewegen können (durch Drehen am Lüfterrad
überprüfen).
© PARI GmbH Spezialisten für effektive Inhalation 052D0009-A-07/09

4. Compressor

4.1. Disassembly/Assembly

Disassemble or assembly of the compressor is shown in the
drawing above.
When reassembly take care that all parts are positioned
correctly. This is important for inserting the valve (2.2).
Take care that the piston (4) is movable within the bottom part
of the cylinder without sticking (check by rotating the fan).
6
