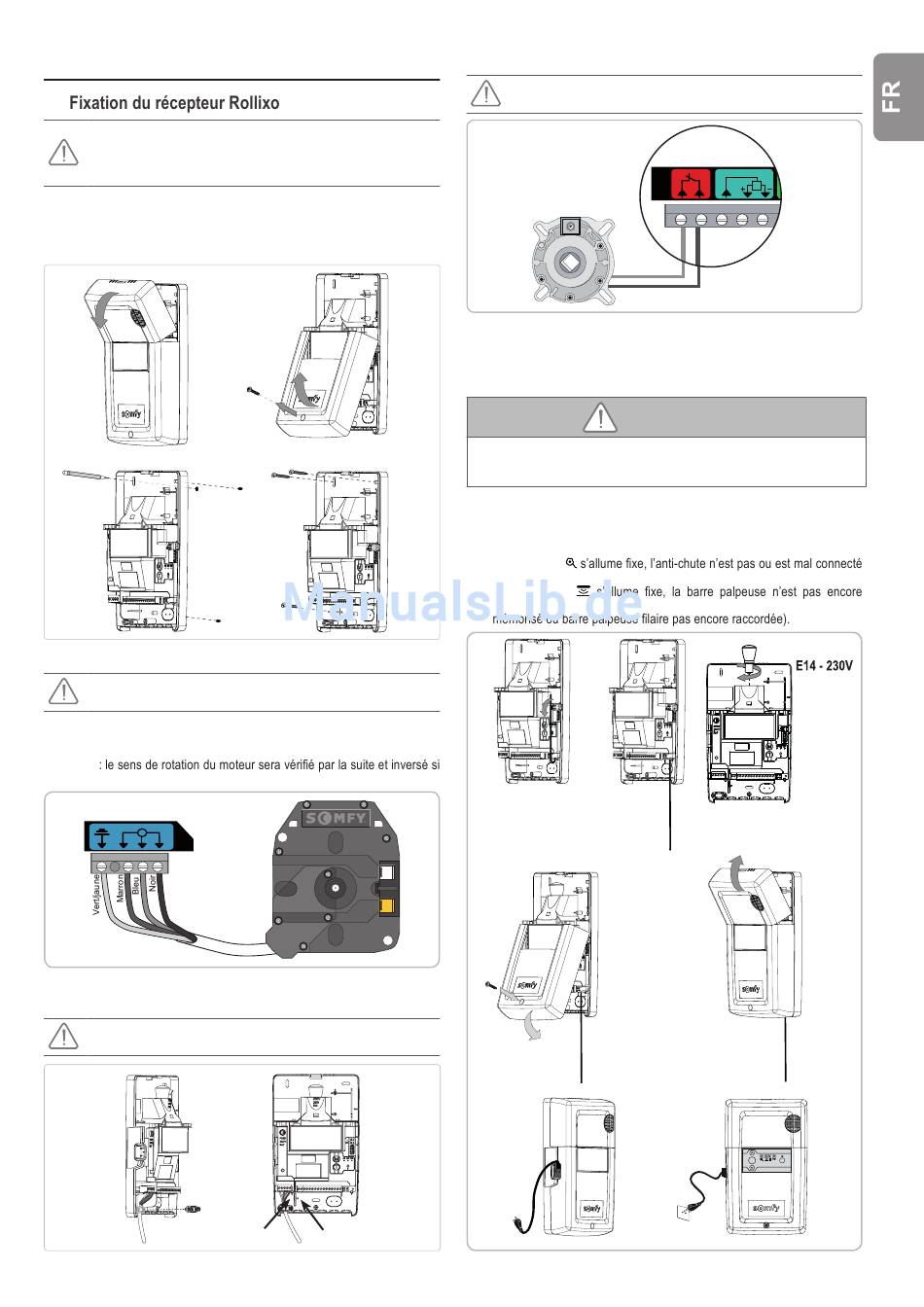

3 - INSTALLATION

3.1
S'assurer d'être à une distance convenable de la prise murale (câble
d'alimentation secteur fourni = 2 m).
Il est conseillé d'installer le récepteur du même côté de la porte que
l'émetteur barre palpeuse.
[1]. Retirer le bulbe de l'éclairage intégré.
[2]. Dévisser puis retirer le couvercle du récepteur.
[3]. Repérer les trous de perçage.
[4]. Fixer le récepteur au mur.
[1]
[3]
3.2 Câblage du moteur et de l'anti-chute
Le récepteur ne doit pas être branché sur l'alimentation secteur
pendant la connexion au moteur.
> Câblage moteur
[1]. Raccorder le moteur au récepteur.
Nota
nécessaire.
M
L1 N L2
1 2 3 4
[2]. Bloquer le câble moteur avec le serre-câble fourni.
Le câble du moteur doit impérativement être placé dans la zone
d'isolation 230V du récepteur.
Zone d'isolation 230V
Copyright © 2014 Somfy SAS. All rights reserved.
[2]
[4]
Zone d'isolation 24V
> Câblage anti-chute
Le câblage d'un dispositif anti-chute est obligatoire.
3.3 Connexion du récepteur à l'alimentation secteur
[1]. Déplier complétement l'antenne 433,42 MHz du récepteur de sorte qu'elle
pointe vers le bas.
[2]. Visser l'ampoule fournie sur le récepteur.
AVERTISSEMENT
Utiliser impérativement une ampoule à led du même type que celle fournie
(E14 - 1,4W max. - 230V). Une ampoule d'un autre type provoquerait un
échauffement très dangereux.
[3]. Replacer puis visser le couvercle du récepteur.
[4]. Remettre le bulbe de l'éclairage intégré.
[5]. Brancher le récepteur à l'alimentation secteur.
Tous les voyants s'allument puis s'éteignent.
Si le voyant 1
au récepteur.
Si le voyant 2
détectée par le récepteur (émetteur barre palpeuse radio pas encore
[1]
[3]
[5]
Stop Safety Edge K
Sec
5 6 7 8 9 1
[2]
1.4 W max
[4]
1 2 3 4
STOP Prog
5
