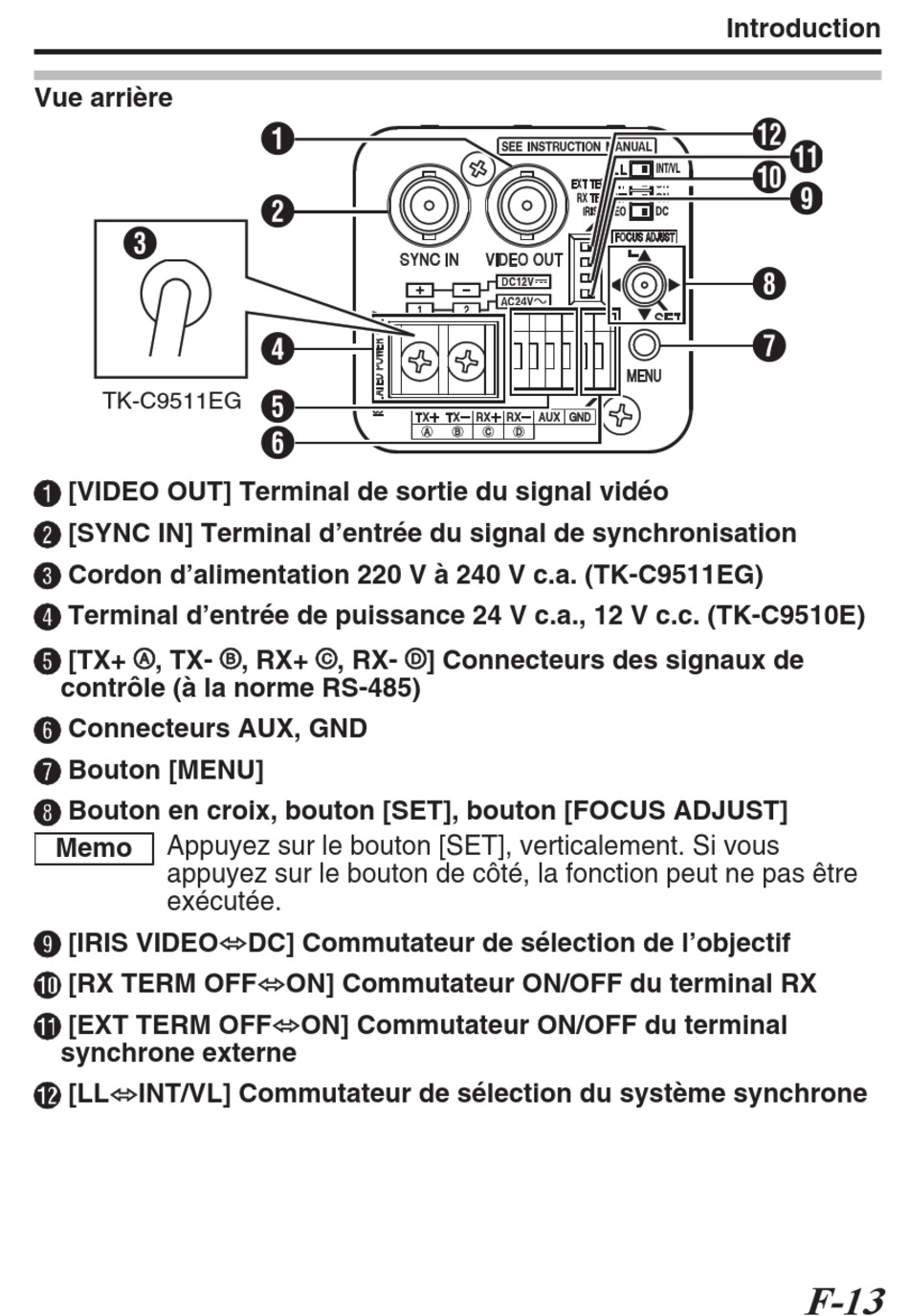

Vue arrière
C
TK-C9511EG
.
A [VIDEO OUT] Terminal de sortie du signal vidéo
B [SYNC IN] Terminal d'entrée du signal de synchronisation
C Cordon d'alimentation 220 V à 240 V c.a. (TK-C9511EG)
D Terminal d'entrée de puissance 24 V c.a., 12 V c.c. (TK-C9510E)
E [TX+ E, TX- F, RX+ G, RX- H] Connecteurs des signaux de
contrôle (à la norme RS-485)
F Connecteurs AUX, GND
G Bouton [MENU]
H Bouton en croix, bouton [SET], bouton [FOCUS ADJUST]
Appuyez sur le bouton [SET], verticalement. Si vous
Memo
appuyez sur le bouton de côté, la fonction peut ne pas être
exécutée.
I [IRIS VIDEOlDC] Commutateur de sélection de l'objectif
J [RX TERM OFFlON] Commutateur ON/OFF du terminal RX
K [EXT TERM OFFlON] Commutateur ON/OFF du terminal
synchrone externe
L [LLlINT/VL] Commutateur de sélection du système synchrone
A
B
D
E
F
