S
ICHERHEITSGERICHTETE
Der folgende Abschnitt bezieht sich auf 2088 Messumformer, die in SIS Anwendungen
verwendet werden.
HINWEIS
Der Messumformerausgang erfüllt bei folgenden Situationen nicht die
Sicherheitsbedingungen: Konfigurationsänderungen, Multidrop, Messkreistest. Es müssen
alternative Methoden gewählt werden, um die Verfahrenssicherheit während der
Messumformerkonfiguration und Wartungsvorgänge zu gewährleisten.

Installation

Neben den in diesem Dokument beschriebenen standardmäßigen Installationserfahren sind
keine speziellen Installationsanforderungen zu beachten. Bei Installation der/des
Elektronikgehäusedeckel(s) stets darauf achten, dass diese(r) vollständig geschlossen ist
(sind) (Metall/Metall-Kontakt), um eine ordnungsgemäße Abdichtung zu gewährleisten.
Der Messkreis muss so konzipiert sein, dass die Klemmenspannung nicht unter 10,5 VDC
fällt, wenn der Ausgang des Messumformers 22,5 mA beträgt.
Der Schreibschutzschalter kann auf „ON" (EIN) gesetzt werden, um während des normalen
Betriebs beabsichtigte oder unbeabsichtigte Änderungen der Konfigurationsdaten zu
verhindern.
Konfiguration
Zur Kommunikation und Prüfung der Konfiguration des 2088 einen Master gemäß HART
verwenden.
Eine vom Benutzer gewählte Dämpfung beeinflusst die Reaktionsfähigkeit des
Messumformers bei Änderungen im Prozess. Dämpfungswert + Reaktionszeit dürfen die
Messkreisanforderungen nicht überschreiten.
HINWEIS
Die Konfiguration des Prozessleitsystems oder Sicherheits-Logikbausteins muss der des
Messumformers entsprechen. In Abbildung 6 sind die zwei zur Verfügung stehenden
Alarmpegel und ihre Betriebswerte dargestellt. Den Alarmschalter auf die erforderliche
Position für Hoch- (HI) bzw. Niedrigalarm (LO) setzen.

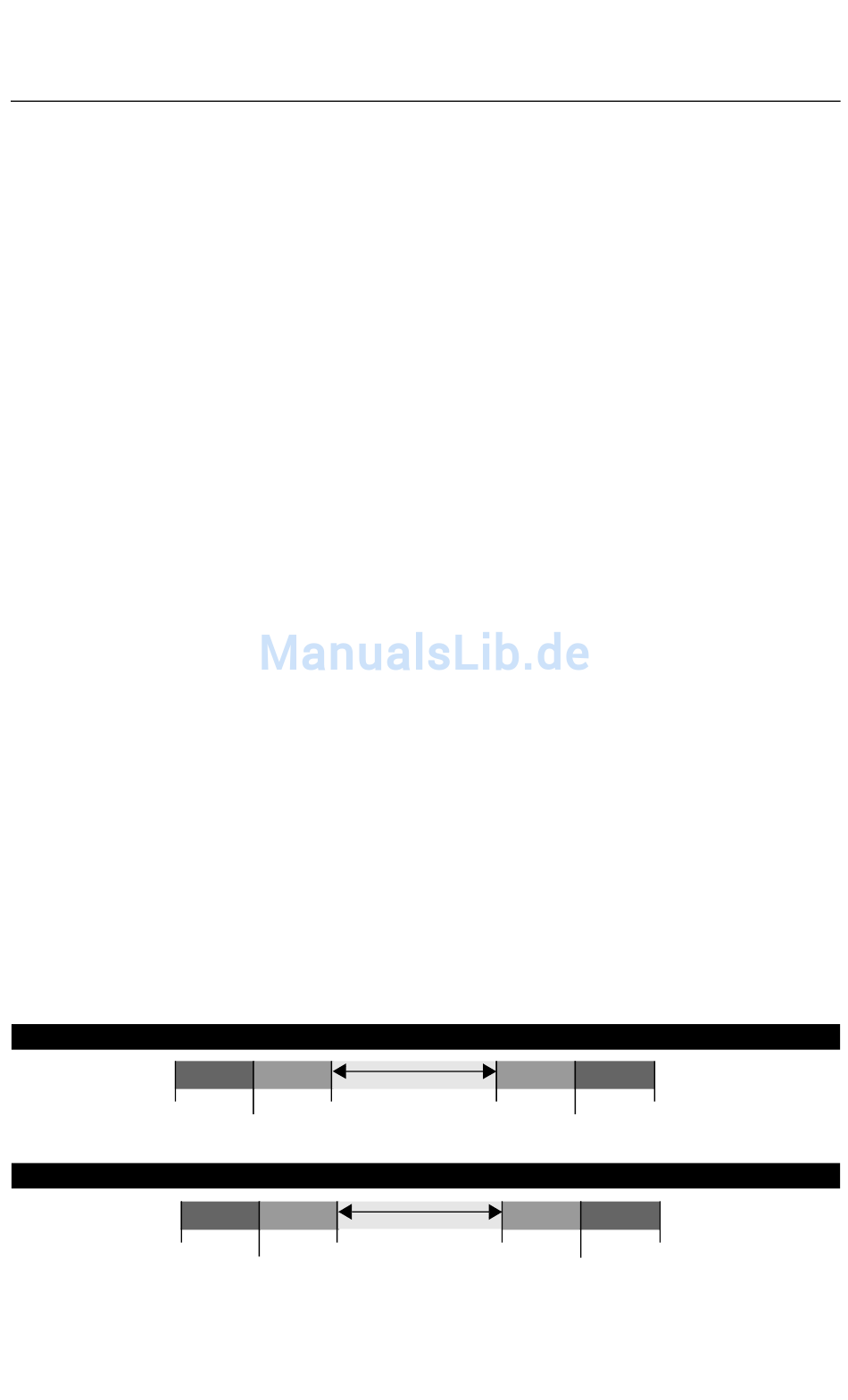

Abbildung 6. Alarmwerte
3,75 mA
3,6 mA
(1) Messumformer Fehler, Hardware-Alarm in Position LO (Niedrig).
(2) Messumformer Fehler, Hardware-Alarm in Position HI (Hoch).
Rosemount Alarmwert
(1)
4 mA
3,9 mA
niedrige Sättigung
(1)
4 mA
3,8 mA
niedrige Sättigung
Rosemount 2088 und 2090
I
NSTRUMENTIERUNG
Normaler Betrieb
20 mA
NAMUR Alarmwert
Normaler Betrieb
20 mA
(SIS)
21,75
20,8 mA
hohe Sättigung
22,5
20,5 mA
hohe Sättigung
(2)
(2)
