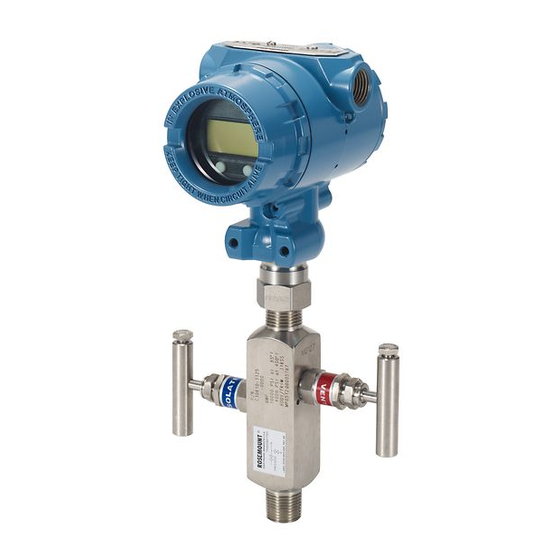

Emerson Rosemount 2088 Kurzanleitung

Druckmessumformer
Vorschau ausblenden Andere Handbücher für Rosemount 2088:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Kurzanleitung
00825-0105-4690, Rev FA
April 2013
Rosemount 2088, 2090P und 2090F
Druckmessumformer
mit 4-20 mA HART und 1-5 VDC HART Low Power Protokoll
www.emersonprocess.de
Schritt 1: Messumformer montieren
Schritt 2: Steckbrücken setzen
Schritt 3: Elektrischer Anschluss und
Spannungsversorgung
Schritt 4: Konfiguration prüfen
Schritt 5: Messumformer abgleichen
Sicherheitsgerichtete Instrumentierung (SIS)
Produkt-Zulassungen
Rosemount 2088 und 2090
Start
Ende

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Emerson Rosemount 2088

Inhaltszusammenfassung für Emerson Rosemount 2088

  • Seite 1 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Rosemount 2088, 2090P und 2090F Druckmessumformer mit 4-20 mA HART und 1-5 VDC HART Low Power Protokoll Start Schritt 1: Messumformer montieren Schritt 2: Steckbrücken setzen Schritt 3: Elektrischer Anschluss und Spannungsversorgung Schritt 4: Konfiguration prüfen...

  • Seite 2: Wichtiger Hinweis

    F +43 (0) 2236-607 44 www.emersonprocess.at WICHTIGER HINWEIS Diese Kurzanleitung enthält grundlegende Richtlinien für die Rosemount 2088 und 2090 Messumformer. Sie enthält keine Anweisungen für Konfiguration, Diagnose, Wartung, Service, Störungsanalyse und -beseitigung oder Einbau entsprechend den Anforderungen für Ex-Schutz, druckfeste Kapselung oder Eigensicherheit.
  • Seite 3 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 1: M CHRITT ESSUMFORMER ONTIEREN Rosemount 2088 Direkt an die Impulsleitung montieren, ohne Verwendung eines zusätzlichen Montagewinkels oder unter Verwendung eines optionalen Montagewinkels direkt an einer Wand, einer Schalttafel oder einem 2 in. Rohr montieren.
  • Seite 4 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Durchflussmessung von Flüssigkeiten 1. Druckentnahmen seitlich an der Prozessleitung platzieren. 2. Messumformer auf gleichem Niveau oder unterhalb der Druckentnahmen montieren. Durchflussmessung von Gas 1. Druckentnahmen oberhalb oder seitlich an der Prozessleitung platzieren.

  • Seite 5: Ausrichtung Überdruck Messumformer

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Ausrichtung Überdruck Messumformer Der Niederdruckanschluss (Referenz Atmosphärendruck) des Überdruck Messumformers befindet sich am Stutzen des Messumformers hinten am Gehäuse. Die Entlüftungsöffnungen sind 360° um den Messumformer zwischen Gehäuse und Sensor angeordnet (siehe Abbildung 1).

  • Seite 6: Schritt 2: Steckbrücken Setzen

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 2: S CHRITT TECKBRÜCKEN ETZEN Sind keine Alarm- und Schreibschutz-Steckbrücken gesetzt, arbeitet der Messumformer im normalen Modus mit der Vorgabe Hochalarm und Sicherheitseinstellungen Aus. 1. Wenn der Messumformer montiert ist, den Messkreis sichern und die Spannungsversorgung unterbrechen.

  • Seite 7: Schritt 3: Elektrischer Anschluss Und Spannungsversorgung

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 3: E CHRITT LEKTRISCHER NSCHLUSS PANNUNGSVERSORGUNG Den Messumformer wie folgt anschließen: 1. Den Gehäusedeckel auf der mit FIELD TERMINALS (Feldanschlussklemmen) gekennzeichneten Seite entfernen. 2. Die Plusader an die Klemme „PWR/COMM+“ und die Minusader an die Klemme „–“...
  • Seite 8 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Abbildung 3. Anschlussschema für Testmesskreis Abbildung 4. Feldanschluss für 2088 (4–20 mA Messumformer) (Low Power Optionscode N) 24 VDC Spannungs- Spannungs-  versorgung  250 Voltmeter versorgung Amperemeter Spannungsversorgung Die Welligkeit der Abbildung 5.

  • Seite 9: Schritt 4: Konfiguration Prüfen

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 4: K CHRITT ONFIGURATION RÜFEN Ein Häkchen () kennzeichnet die Basis-Konfigurationsparameter. Diese Parameter sollten mindestens bei der Konfiguration und bei der Inbetriebnahme geprüft werden. Funktion HART Funktionstastenfolge Analogausgangs-Alarm 1, 4, 3, 2, 4...

  • Seite 10: Schritt 5: Messumformer Abgleichen

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 5: M CHRITT ESSUMFORMER BGLEICHEN HINWEIS Messumformer werden auf Wunsch von Rosemount vollständig kalibriert bzw. mit der Werkseinstellung für den Endwert (Messspanne = Messende) geliefert. Nullpunktabgleich Der Nullpunktabgleich ist eine Einpunkteinstellung, welche die Einflüsse der Einbaulage kompensiert.

  • Seite 11: Sicherheitsgerichtetei

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 (SIS) ICHERHEITSGERICHTETE NSTRUMENTIERUNG Der folgende Abschnitt bezieht sich auf 2088 Messumformer, die in SIS Anwendungen verwendet werden. HINWEIS Der Messumformerausgang erfüllt bei folgenden Situationen nicht die Sicherheitsbedingungen: Konfigurationsänderungen, Multidrop, Messkreistest. Es müssen alternative Methoden gewählt werden, um die Verfahrenssicherheit während der...
  • Seite 12 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 HINWEIS Einige erkannte Fehler werden unabhängig von der Wahl der Alarmschalterposition auf dem analogen Ausgang auf einem Pegel über dem hohen Alarm angezeigt. Betrieb und Wartung Abnahmeprüfung und Inspektion Es werden die folgenden Abnahmeprüfungen empfohlen. Ergebnisse der Tests und Abhilfemaßnahmen müssen im Falle von Fehlern in der Sicherheitsfunktionalität unter...
  • Seite 13 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 2088 Sicherheits-Ausfall-Werte Sicherheitsgenauigkeit: 2,0 % Sicherheits-Reaktionszeit: 1,5 s Lebensdauer 50 Jahre – basierend auf Worst-Case Kompontenverschleißmechanismen – nicht basierend auf mediumberührten Werkstoffen. (1) Eine 2 %-ige Abweichung des mA Ausgangs ist vor der Aktivierung der Sicherheitseinstellung erlaubt. Die...

  • Seite 14: Produkt-Zulassungen

    Informationen zu EU Richtlinien Die EG-Konformitätserklärung ist auf Seite 20 zu finden. Die neueste Version ist unter www.rosemount.com verfügbar. ATEX Richtlinie (94/9/EG) Die Produkte von Emerson Process Management erfüllen die Anforderungen der ATEX Richtlinie. Europäische Druckgeräterichtlinie (PED) (97/23/EG) Druckmessumformer 2088/2090 –...
  • Seite 15 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Canadian Standards Association (CSA) Alle nach CSA zugelassenen Messumformer sind gemäß ANSI/ISA 12.27.01-2003 zertifiziert. C6 Ex-Schutz, Eigensicherheit, Staub Ex-Schutz und Class I, Division 2 Anwendbare Normen: CAN/CSA Std. C22.2 Nr. 0 – M91, CSA Std. C22.2 Nr. 25 – 1966, CSA Std.
  • Seite 16 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Tabelle 1. Eingangsparameter Messkreis/Spannungsversorgung = 30 VDC = 200 mA = 0,9 W  = 0,012 Spezielle Voraussetzungen zur sicheren Verwendung (X): Dieses Gerät hält dem 500 V Isolationstest gemäß EN 60079-11 nicht stand. Dies muss bei der Installation des Geräts berücksichtigt werden.
  • Seite 17 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 IECEx Zulassungen E7 IECEx Druckfeste Kapselung Zulassungs-Nr.: IECEx KEM 06.0021X Anwendbare Normen: IEC60079-0:2004, IEC60079-1:2003, IEC60079-26:2004 Kennzeichnungen: Ex d IIC T4 (-20 °C  T 80 °C) Ex d IIC T6 (-20 °C  T ...
  • Seite 18 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 Spezielle Voraussetzungen zur sicheren Verwendung (X): 1.Das Gerät verfügt über eine dünnwandige Membran. Bei Installation, Betrieb und Wartung sind die Umgebungsbedingungen zu berücksichtigen, denen die Membran ausgesetzt ist. Die Wartungs- und Installationsanweisungen des Herstellers sind genau einzuhalten, um so die Sicherheit während der erwarteten Lebensdauer sicherzustellen.
  • Seite 19 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 E3 China Druckfeste Kapselung Zulassungs-Nr.: GYJ111062 (Serie 2088); GYJ111064 (Serie 2090) Anwendbare Normen: GB3836.1-2000, GB3836.2-2000 Kennzeichnungen: Ex d IIC T4/T6 T4 (-20 °C  T  +40 °C); T6 (-20 °C  T ...
  • Seite 20 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013...
  • Seite 21 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013...
  • Seite 22 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013...

  • Seite 23: Eg-Konformitätserklärung

    Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 EG-Konformitätserklärung Nr.: RMD 1010 Rev. G Wir, Rosemount Inc. 8200 Market Boulevard Chanhassen, MN 55317-6985 erklären unter unserer alleinigen Verantwortung, dass das Produkt Modell 2088 und 2090 Druckmessumformer hergestellt von Rosemount Inc.
  • Seite 24 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 EG-Konformitätserklärung Nr.: RMD 1010 Rev. G EMV Richtlinie (2004/108/EG) Alle Modell 2088 und 2090 Druckmessumformer EN 61326-1:2006 ATEX Richtlinie (94/9/EG) Modell 2088/2090 Druckmessumformer Zulassungs-Nr.: BAS00ATEX1166X Eigensicher – Gerätegruppe II Kategorie 1 G Ex ia IIC T5 (Ta = -55 °C bis +40 °C)
  • Seite 25 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013 EG-Konformitätserklärung Nr.: RMD 1010 Rev. G ATEX Benannte Stellen für EG-Baumusterprüfbescheinigung KEMA (KEMA) [Nummer der benannten Stelle: 0344] Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem Niederlande Postbank 6794687 Baseefa.
  • Seite 26 Kurzanleitung 00825-0105-4690, Rev FA Rosemount 2088 und 2090 April 2013...
