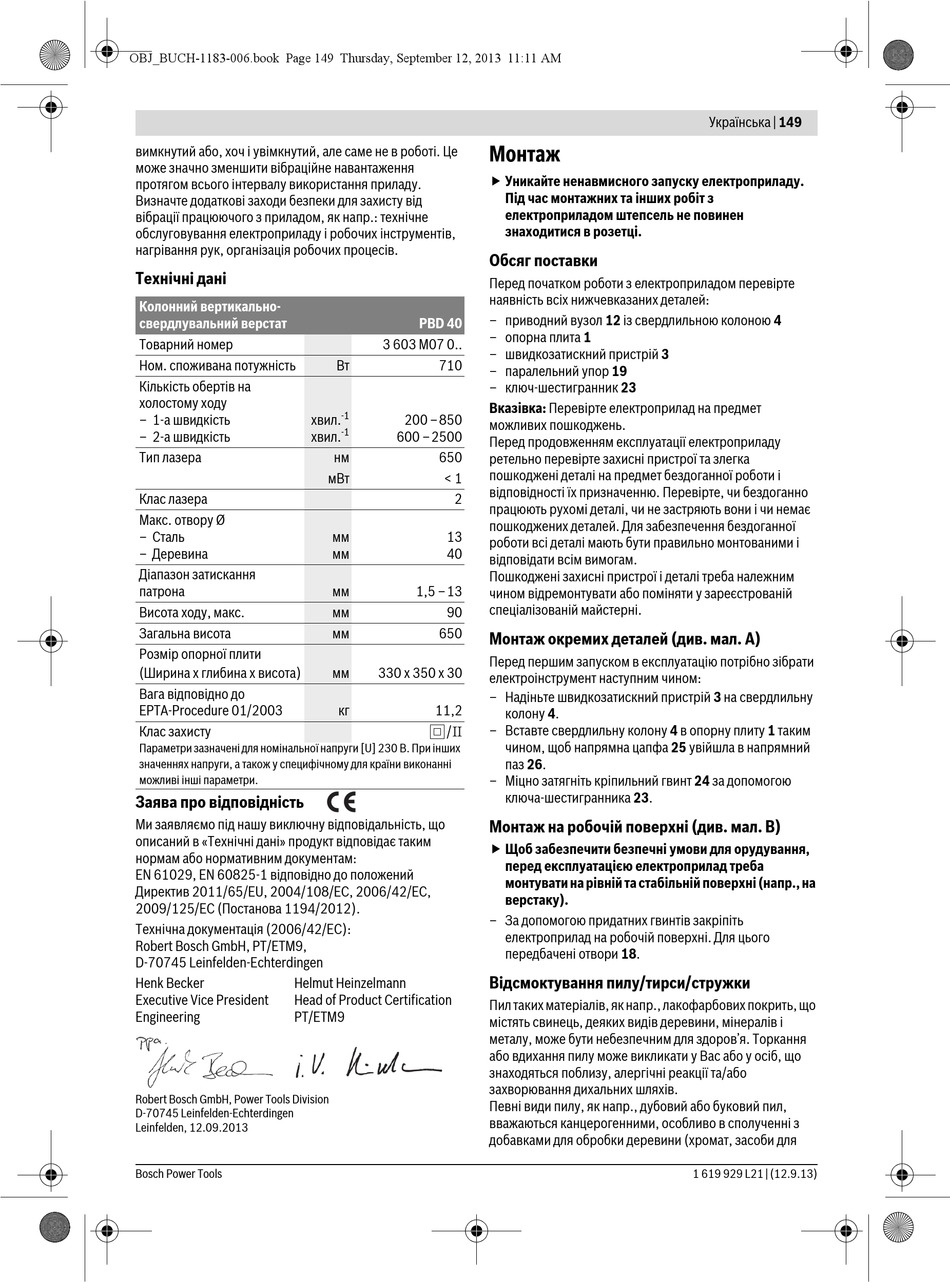

Bosch PBD 40 Originalbetriebsanleitung Seite 149

OBJ_BUCH-1183-006.book Page 149 Thursday, September 12, 2013 11:11 AM
вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це
може значно зменшити вібраційне навантаження
протягом всього інтервалу використання приладу.
Визначте додаткові заходи безпеки для захисту від
вібрації працюючого з приладом, як напр.: технічне
обслуговування електроприладу і робочих інструментів,
нагрівання рук, організація робочих процесів.
Технічні дані
Колонний вертикально-
свердлувальний верстат
Товарний номер
Ном. споживана потужність
Кількість обертів на
холостому ходу
– 1-а швидкість
– 2-а швидкість
Тип лазера
Клас лазера
Макс. отвору Ø
– Cталь
– Деревина
Діапазон затискання
патрона
Висота ходу, макс.
Загальна висота
Розмір опорної плити
(Ширина x глибина x висота)
Вага відповідно до
EPTA-Procedure 01/2003
Клас захисту
Параметри зазначені для номінальної напруги [U] 230 В. При інших
значеннях напруги, а також у специфічному для країни виконанні
можливі інші параметри.
Заява про відповідність
Ми заявляємо під нашу виключну відповідальність, що
описаний в «Технічні дані» продукт відповідає таким
нормам або нормативним документам:
EN 61029, EN 60825-1 відповідно до положений
Директив 2011/65/EU, 2004/108/EС, 2006/42/EС,
2009/125/EС (Постанова 1194/2012).
Технічна документація (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 12.09.2013
Bosch Power Tools
Монтаж
 Уникайте ненавмисного запуску електроприладу.
Обсяг поставки
Перед початком роботи з електроприладом перевірте
наявність всіх нижчевказаних деталей:
– приводний вузол 12 із свердлильною колоною 4
PBD 40
– опорна плита 1
3 603 M07 0..
– швидкозатискний пристрій 3
Вт 710
– паралельний упор 19
– ключ-шестигранник 23
Вказівка: Перевірте електроприлад на предмет
-1
хвил. 200 –850
можливих пошкоджень.
-1
хвил. 600 –2500
Перед продовженням експлуатації електроприладу
нм 650
ретельно перевірте захисні пристрої та злегка
пошкоджені деталі на предмет бездоганної роботи і
мВт < 1
відповідності їх призначенню. Перевірте, чи бездоганно
2
працюють рухомі деталі, чи не застряють вони і чи немає
пошкоджених деталей. Для забезпечення бездоганної
мм 13
роботи всі деталі мають бути правильно монтованими і
мм 40
відповідати всім вимогам.
Пошкоджені захисні пристрої і деталі треба належним
мм 1,5 –13
чином відремонтувати або поміняти у зареєстрованій
спеціалізованій майстерні.
мм 90
мм 650
Монтаж окремих деталей (див. мал. A)
Перед першим запуском в експлуатацію потрібно зібрати
мм 330 x 350 x 30
електроінструмент наступним чином:
– Надіньте швидкозатискний пристрій 3 на свердлильну
кг 11,2
– Вставте свердлильну колону 4 в опорну плиту 1 таким
/II
– Міцно затягніть кріпильний гвинт 24 за допомогою
Монтаж на робочій поверхні (див. мал. B)
 Щоб забезпечити безпечні умови для орудування,
– За допомогою придатних гвинтів закріпіть
Відсмоктування пилу/тирси/стружки
Пил таких матеріалів, як напр., лакофарбових покрить, що
містять свинець, деяких видів деревини, мінералів і
металу, може бути небезпечним для здоров'я. Торкання
або вдихання пилу може викликати у Вас або у осіб, що
знаходяться поблизу, алергічні реакції та/або
захворювання дихальних шляхів.
Певні види пилу, як напр., дубовий або буковий пил,
вважаються канцерогенними, особливо в сполученні з
добавками для обробки деревини (хромат, засоби для
Під час монтажних та інших робіт з
електроприладом штепсель не повинен
знаходитися в розетці.
колону 4.
чином, щоб напрямна цапфа 25 увійшла в напрямний
паз 26.
ключа-шестигранника 23.
перед експлуатацією електроприлад треба
монтувати на рівній та стабільній поверхні (напр., на
верстаку).
електроприлад на робочій поверхні. Для цього
передбачені отвори 18.
