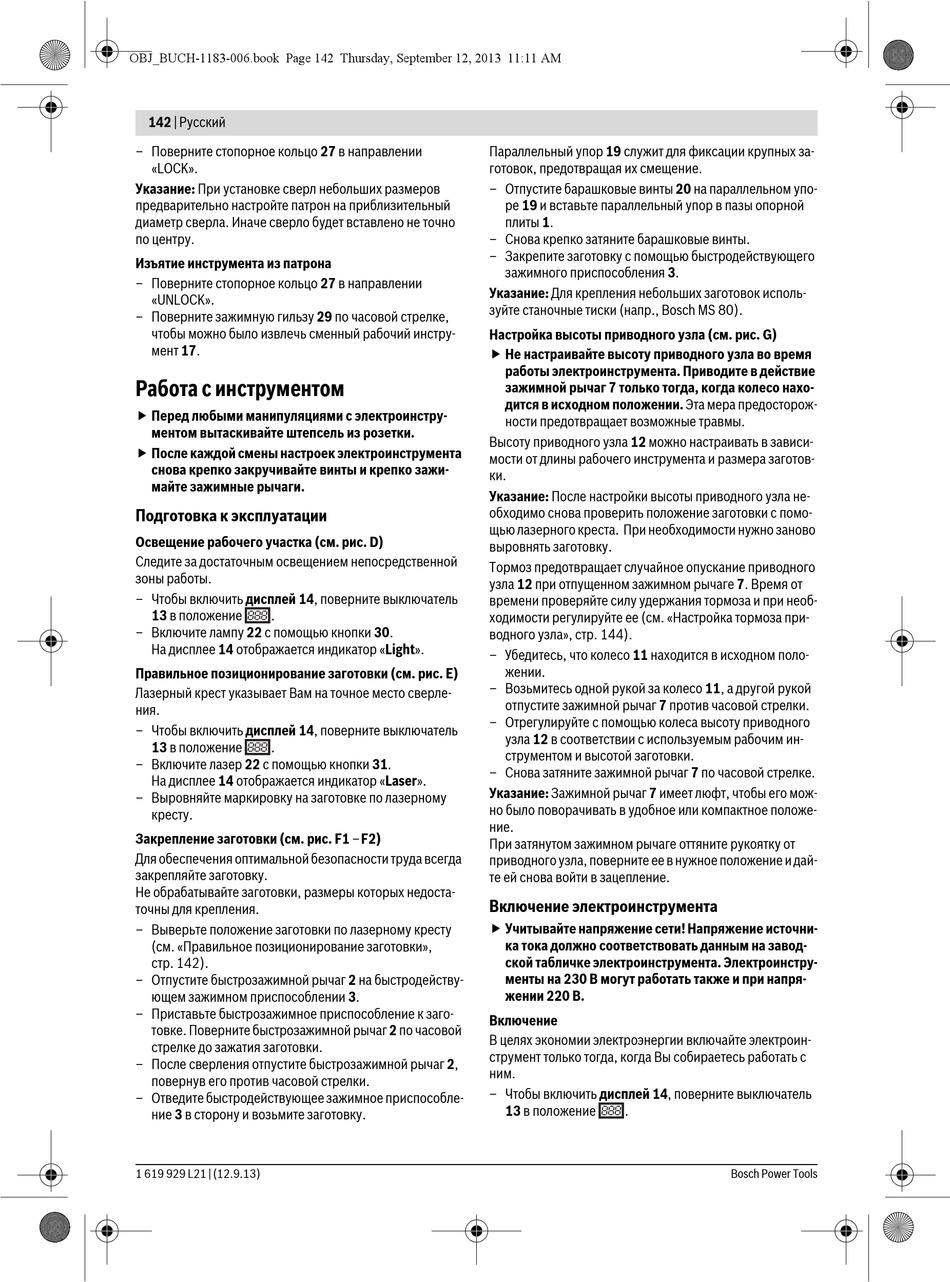

142 | Русский
– Поверните стопорное кольцо 27 в направлении
«LOCK».
Указание: При установке сверл небольших размеров
предварительно настройте патрон на приблизительный
диаметр сверла. Иначе сверло будет вставлено не точно
по центру.
Изъятие инструмента из патрона
– Поверните стопорное кольцо 27 в направлении
«UNLOCK».
– Поверните зажимную гильзу 29 по часовой стрелке,
чтобы можно было извлечь сменный рабочий инстру-
мент 17.
Работа с инструментом
 Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
 После каждой смены настроек электроинструмента
снова крепко закручивайте винты и крепко зажи-
майте зажимные рычаги.
Подготовка к эксплуатации
Освещение рабочего участка (см. рис. D)
Следите за достаточным освещением непосредственной
зоны работы.
– Чтобы включить дисплей 14, поверните выключатель
13 в положение .
– Включите лампу 22 с помощью кнопки 30.
На дисплее 14 отображается индикатор «Light».
Правильное позиционирование заготовки (см. рис. Е)
Лазерный крест указывает Вам на точное место сверле-
ния.
– Чтобы включить дисплей 14, поверните выключатель
13 в положение .
– Включите лазер 22 с помощью кнопки 31.
На дисплее 14 отображается индикатор «Laser».
– Выровняйте маркировку на заготовке по лазерному
кресту.
Закрепление заготовки (см. рис. F1 –F2)
Для обеспечения оптимальной безопасности труда всегда
закрепляйте заготовку.
Не обрабатывайте заготовки, размеры которых недоста-
точны для крепления.
– Выверьте положение заготовки по лазерному кресту
(см. «Правильное позиционирование заготовки»,
стр. 142).
– Отпустите быстрозажимной рычаг 2 на быстродейству-
ющем зажимном приспособлении 3.
– Приставьте быстрозажимное приспособление к заго-
товке. Поверните быстрозажимной рычаг 2 по часовой
стрелке до зажатия заготовки.
– После сверления отпустите быстрозажимной рычаг 2,
повернув его против часовой стрелки.
– Отведите быстродействующее зажимное приспособле-
ние 3 в сторону и возьмите заготовку.
1 619 929 L21 | (12.9.13)
Параллельный упор 19 служит для фиксации крупных за-
готовок, предотвращая их смещение.
– Отпустите барашковые винты 20 на параллельном упо-
ре 19 и вставьте параллельный упор в пазы опорной
плиты 1.
– Снова крепко затяните барашковые винты.
– Закрепите заготовку с помощью быстродействующего
зажимного приспособления 3.
Указание: Для крепления небольших заготовок исполь-
зуйте станочные тиски (напр., Bosch MS 80).
Настройка высоты приводного узла (см. рис. G)
 Не настраивайте высоту приводного узла во время
работы электроинструмента. Приводите в действие
зажимной рычаг 7 только тогда, когда колесо нахо-
дится в исходном положении. Эта мера предосторож-
ности предотвращает возможные травмы.
Высоту приводного узла 12 можно настраивать в зависи-
мости от длины рабочего инструмента и размера заготов-
ки.
Указание: После настройки высоты приводного узла не-
обходимо снова проверить положение заготовки с помо-
щью лазерного креста. При необходимости нужно заново
выровнять заготовку.
Тормоз предотвращает случайное опускание приводного
узла 12 при отпущенном зажимном рычаге 7. Время от
времени проверяйте силу удержания тормоза и при необ-
ходимости регулируйте ее (см. «Настройка тормоза при-
водного узла», стр. 144).
– Убедитесь, что колесо 11 находится в исходном поло-
жении.
– Возьмитесь одной рукой за колесо 11, а другой рукой
отпустите зажимной рычаг 7 против часовой стрелки.
– Отрегулируйте с помощью колеса высоту приводного
узла 12 в соответствии с используемым рабочим ин-
струментом и высотой заготовки.
– Снова затяните зажимной рычаг 7 по часовой стрелке.
Указание: Зажимной рычаг 7 имеет люфт, чтобы его мож-
но было поворачивать в удобное или компактное положе-
ние.
При затянутом зажимном рычаге оттяните рукоятку от
приводного узла, поверните ее в нужное положение и дай-
те ей снова войти в зацепление.
Включение электроинструмента
 Учитывайте напряжение сети! Напряжение источни-
ка тока должно соответствовать данным на завод-
ской табличке электроинструмента. Электроинстру-
менты на 230 В могут работать также и при напря-
жении 220 В.
Включение
В целях экономии электроэнергии включайте электроин-
струмент только тогда, когда Вы собираетесь работать с
ним.
– Чтобы включить дисплей 14, поверните выключатель
13 в положение .
