Bedienungsanleitung
IVC-3D
5
Hardwarebeschreibung
8011207/ZMC8
Hardwarebeschreibung
5.1
Messegeschwindigkeit
Die Messgeschwindigkeit hängt von der benötigten Auflösung in der Längs-
Richtung (= Bewegungsrichtung) ab. Das Gerät nimmt Profile mit einer Rate auf, die durch
die Einstellungen im Softwarewerkzeug Aufnahmeeinstellungen festgelegt sind. Die
mögliche Profilgeschwindigkeit in einer bestimmten Anwendung hängt von der gewählten
Messgenauigkeit und Laserintensität, der Höhe des Field-of-View (FOV) und der Expositi-
onseinstellungen ab. Die maximale Profilrate liegt bei 5000 Profilen/s im Bildmodus und
3700 Profilen/s im einfachen Profilmodus
5.2
Field-of-View
Das maximale Field-of-View (FOV) der IVC-3D wird durch die Gehäusegröße, das Objektiv-
system und den Laserstreuwinkel bestimmt. Das FOV wird mit einem bestimmten Abstand
vom Gerät positioniert, dem sogenannten Stand-Off. Das FOV ist ein trapezförmiger Be-
reich in der Laserebene. Die maximale Höhe und Breite eines zu prüfenden Objekts defi-
nieren ein Rechteck, dass vollständig innerhalb der gesamten trapezförmigen FOV liegen
muss
Die Field-of-View-Spezifikation garantiert absolute mm-Werte, die in zwei Fälle aufge-
teilt sind:
1. Garantierte FOV-Größe:
a. Die größtmögliche FOV für jede einzelne Kamera (rote trapezförmige
Bereiche)
b. Dies ist nützlich, wenn die Kameraausrichtung bei der Installation
möglich ist, um individuelle Unterschiede bei der Arbeitsabstand aus-
zugleichen.
c. Dies ist in der Regel bei kleinen Anwendungen möglich, wie z. B. bei
Systemintegratoren.
2. Garantiertes FOV und Position für alle Geräte:
a. Das gemeinsame FOV, das von allen hergestellten Geräten verwen-
det wird (grüner trapezförmiger Bereich)
b. Dies ist nützlich, um den Austausch und sich wiederholende Installa-
tionen zu erleichtern, wenn individuelle Unterschiede nicht zulässig
sind.
c. Wird in der Regel bei sich wiederholenden Anwendungen verwendet,
wie z. B. bei OEM-Geräten.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten

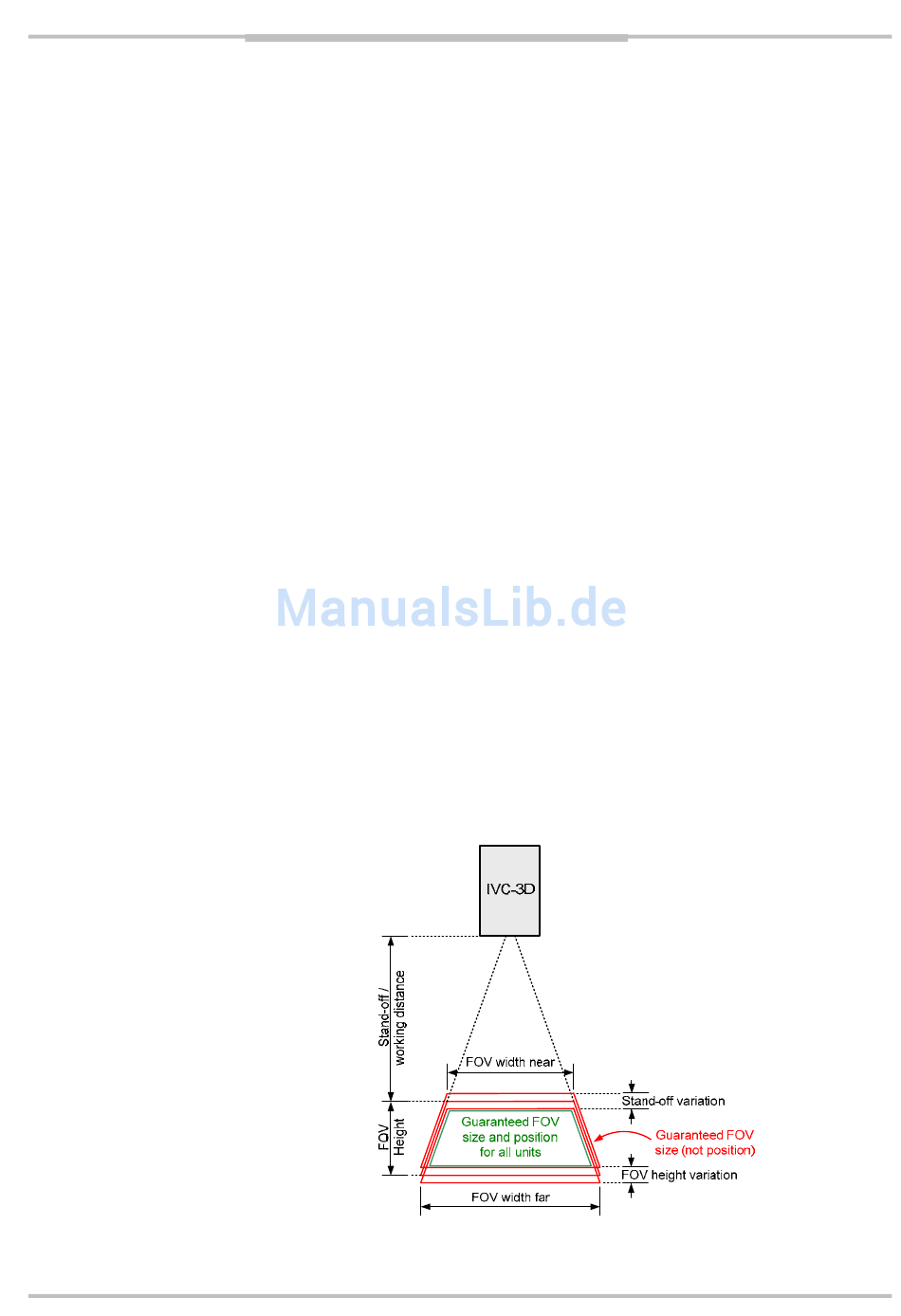

Abbildung 5.1 IVC-3D FOV
Chapter 5
41
