IVC-3D
2
Installationsanleitung
8011207/ZMC8
Installationsanleitung
2.1
IVC-System vorbereiten
Das IVC-System besteht aus einem oder mehreren Geräten und der Entwicklungsumge-
bung IVC Studio. Vergewissern Sie sich, dass der Lieferumfang vollständig ist.
Für ein funktionierendes System muss folgendes vorhanden sein:
Ein Gerät, in diesem Fall eine Kamera
Entwicklungsumgebung IVC Studio
Ein Stromkabel
Ein Ethernetkabel
2.1.1
Stromkabel vorbereiten
Bitte bereiten Sie den Anschluss gemäß dem Anschlussplan auf Seite 35 vor. Schließen
Sie das Kabel jedoch noch nicht an eine Spannungsquelle an.
2.1.2
Gerät vorbereiten

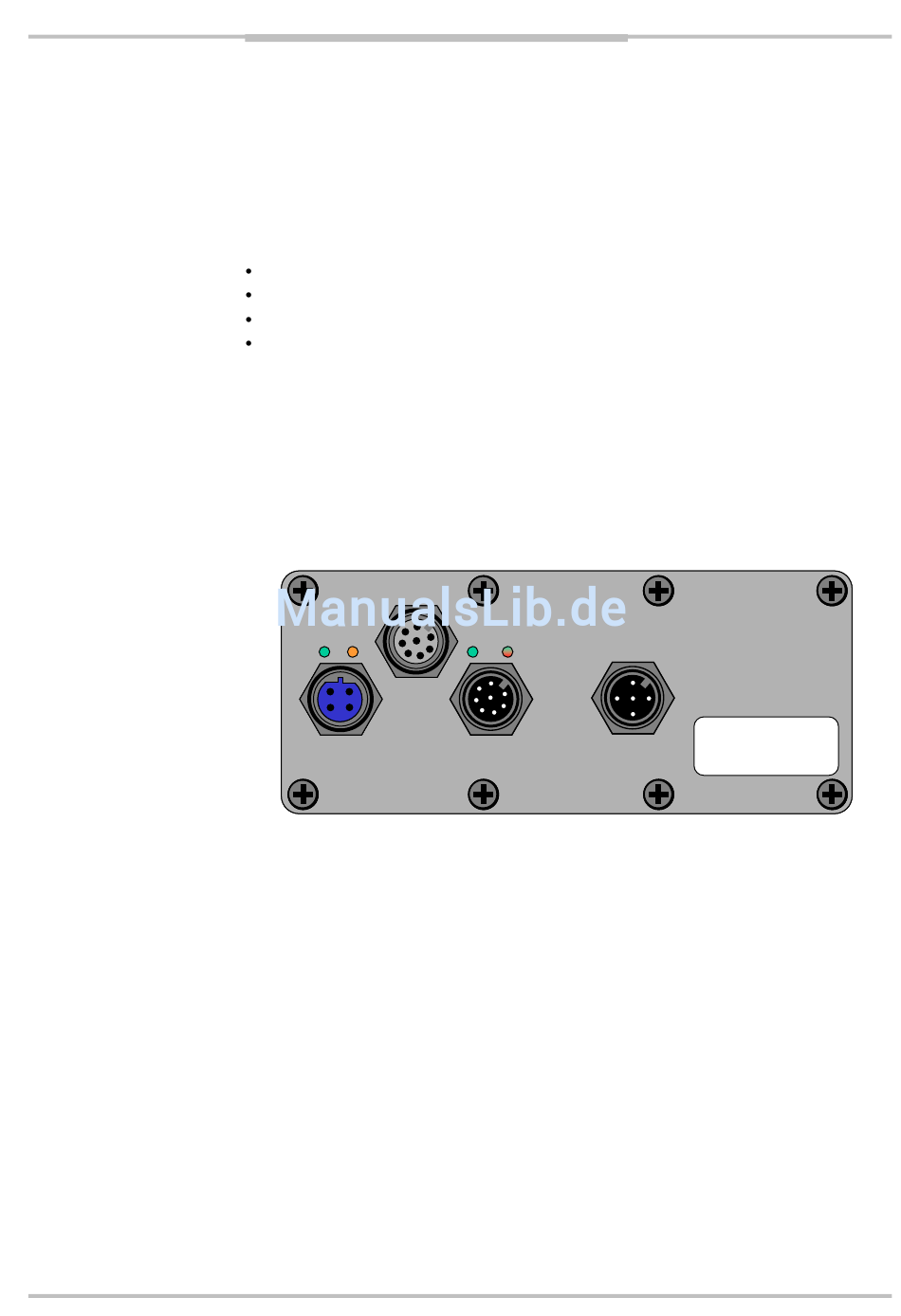

Die untenstehende Abbildung zeigt die Position der Anschlüsse auf der Rückseite des
Geräts.
link data
link data
RS485
RS485
Ethernet
Ethernet
Mit den folgenden Schritten bereiten Sie das Gerät für den Betrieb vor.
1. Entfernen Sie die Schutzkappen, die diejenigen Anschlüsse abdecken, die Sie benut-
zen wollen.
2. Verbinden Sie das Ethernetkabel mit der mit „Ethernet" markierten Buchse am Gerät.
3. Verbinden Sie das Stromkabel mit der mit „Power" markierten Buchse am Gerät.
4. Wenn Sie einen Encoder mit der Kamera verwenden wollen, verbinden Sie das Enco-
derkabel mit der mit „Encoder" markierten Buchse am Gerät.
©
