Bedienungsanleitung
IVC-3D
8011207/ZMC8
Hardwarebeschreibung
Tabelle 5.3 - Höhenauflösung.
IVC-3D 30
Typ
IVC-3D31111
IVC-3D31112
Höhen-
0.015 mm
(1)
auflösung
(1) Ist von der Anwendung abhängig, wie z. B. der Oberflächenreflektivität des Objekts.
5.3
Edelstahlgehäuse
Das Edelstahlgehäuse (Schutzart: IP 67) wurde von ECOLAB getestet (siehe Abschnitt zu
Reinigungsempfehlungen). Die Rückwand ist abnehmbar und kann durch den Schutz-
schlauch ersetzt werden.

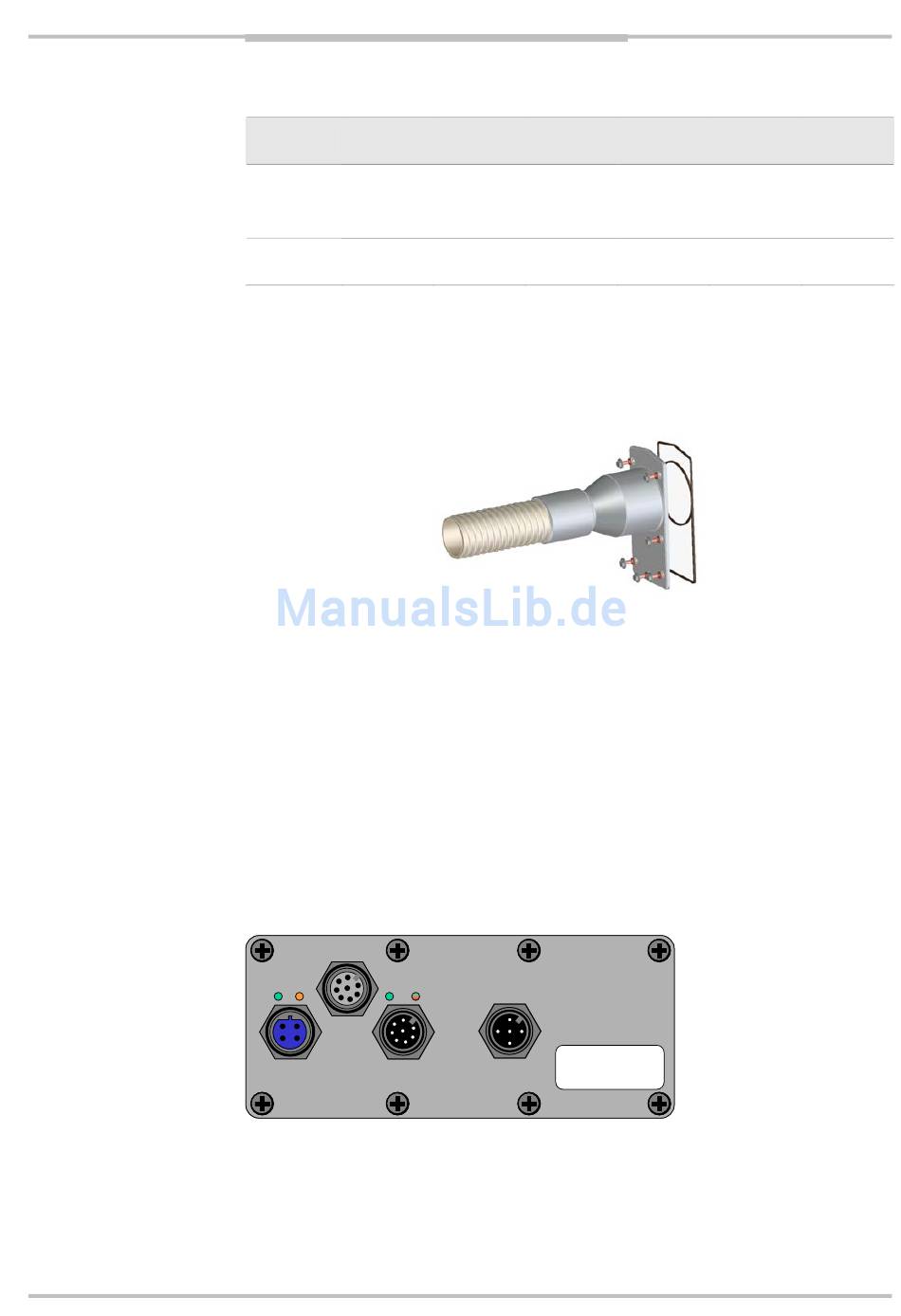

Abbildung 5.2 – Schutzschlauch
Die Etiketten mit der Seriennummer und der Typenkennung befinden sich innen an der
Rückwand, um ein Abwaschen zu vermeiden.
Temperaturwechsel, wie sie bei einigen Waschprozessen typisch sind, können einen
Pumpeffekt hervorrufen, bei dem Feuchtigkeit in das Gerät eindringt. Um die Kondensat-
bildung zu verhindern, ist jedes Gerät mit einem permanent befestigten Antikondensati-
onsbeutel (60 g) im Inneren des Gehäuses und einer auswechselbaren Antikondensati-
onskartusche (14 g) an der Innenseite der abnehmbaren Rückwand ausgestattet. Die
Antikondensationskartusche verfügt über eine Farbanzeige, die von Blau auf Pink wech-
selt, sobald ein Feuchtigkeitsgehalt von 80% erreicht wird.
5.4
Elektrische Anschlüsse
Alle elektrischen Anschlüsse erfolgen über M12-Anschlüsse. Es gibt vier Buchsen/Stecker
auf der Seite der IVC-3D:
link data
link data
ON function
ON function
RS485
RS485
Ethernet
Ethernet
power
power
Abbildung 5.3 – Seitenplatte der IVC-3D mit M12-Buchsen/Steckern und LEDs
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
IVC-3D 40
IVC-3D 50
IVC-3D61111
IVC-3D21111
IVC-3D21112
IVC-3D21113
0.02 mm
0.04 mm
encoder
encoder
IVC-3D 100
IVC-3D 200
IVC-3D51111
IVC-3D11111
IVC-3D51112
IVC-3D11112
IVC-3D51113
IVC-3D11113
IVC-3D51121
0.05 mm
0.2 mm
Chapter 5
IVC-3D 300
IVC-3D41111
IVC-3D41112
IVC-3D41113
1.2 mm
43
