Bedienungsanleitung
IVC-3D
8011207/ZMC8
Installationsanleitung
14. Speichern Sie die Einstellungen, und schließen Sie alle Dialogfenster.
15. Wählen Sie Optionen
der
Geräteliste angezeigt wird.
Dadurch wird das Netzwerk nach verfügbaren Geräten durchsucht.
16. Klicken Sie mit der rechten Maustaste auf das Gerät im rechten Bereich, und wählen
Sie Programm auswählen. Wählen Sie das Programm Empty im Dialogfenster, und kli-
cken Sie auf OK.
17. Klicken Sie mit der rechten Maustaste auf das Gerät im rechten Bereich, und wählen
Sie Tabelle auswählen. Wählen Sie EmptyTable im Dialogfenster, und klicken Sie auf
OK.
18. Klicken Sie auf Programme im linken Bereich des Hauptfensters, und wählen Sie das
Programm Empty.
Die Programmliste, die Bildspeicher und die Werkzeugleiste Werkzeuge werden im
rechten Bereich angezeigt.
19. Klicken Sie auf das Werkzeug Aufnahmeeinstellungen (aus der Kategorie Bild in der
Werkzeugleiste).
Das Werkzeug Aufnahmeeinstellungen wird zur Programmliste hinzugefügt.

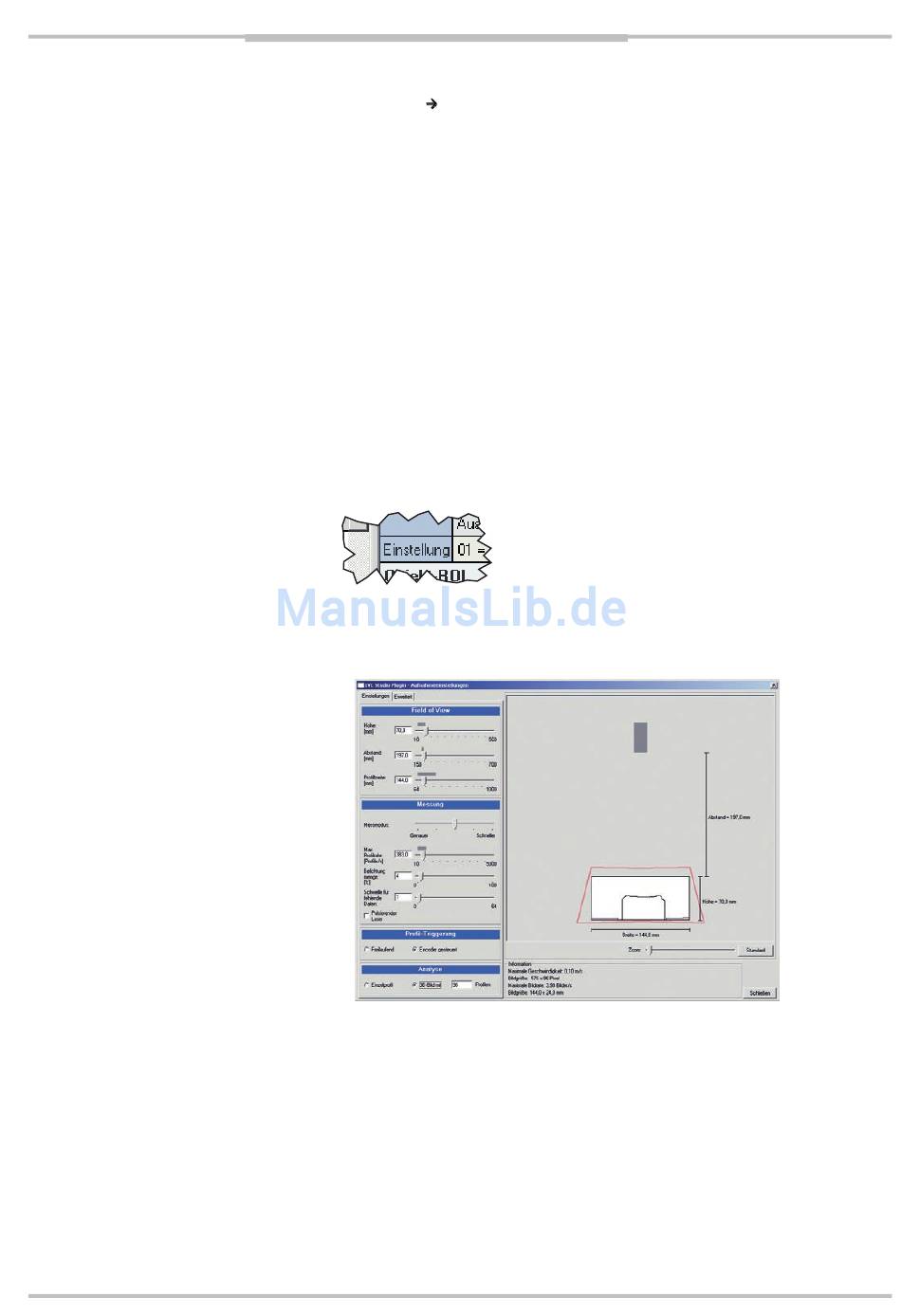

20. Klicken Sie doppelt auf die Schaltfläche Einstellung im Programmschritt in der Pro-
grammliste.
Das Dialogfenster Aufnahmeeinstellungen wird angezeigt.
21. Richten Sie das Gerät auf ein geeignetes Ziel für eine erste Aufnahme. Stellen Sie das
Field-of-View ein, bis Sie das Profil des Objekts in der Vorschau sehen können.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten
Konfiguration, oder drücken Sie Strg (Ctrl)-F5, bis das Gerät in
Chapter 2
13
