Erster Einstieg
In diesem Kapitel werden die Grundlagen von IVC Studio vorgestellt, und Sie lernen:
ein Produkt in IVC Studio zu erzeugen, in dem Sie das Programm schreiben
ein Programm zu schreiben, das heißt Programmschritte hinzuzufügen und Parameter
einzustellen
das Programm zu testen und zu überprüfen
Als Beispiel generieren Sie ein einfaches Programm, das einen Brotlaib in eine Reihe von
Scheiben mit gleichem Volumen (oder auch Gewicht unter der Annahme, dass die Dichte
konstant ist) schneidet. Ein Weg, dies zu erreichen, ist:
Ein 3D-Bild vom Laib aufnehmen
Das Gesamtvolumen des Laibs berechnen und durch die gewünschte Anzahl Scheiben
teilen, um das Volumen jeder Scheibe zu erhalten.
Entlang des 3D-Bilds von einem Ende zum anderen bewegen, während das akkumulier-
te Volumen des bereits abgetasteten Teils vom Laib berechnet wird
Schnitte
Wenn das akkumulierte Volumen gleich (oder größer als) das gewünschte Volumen einer
Scheibe ist, wird die aktuelle Position gespeichert und das akkumulierte Volumen zurück-
gesetzt. In einer realen Produktionsumgebung könnte die Kamera ein Messer steuern,
welches die Scheibe an den richtigen Stellen schneidet.
Es wird angenommen, dass die Kamera und IVC Studio installiert sind und korrekt funktio-
nieren. Wie Sie die Kamera und IVC Studio installieren, ist in der Installationsanleitung
beschrieben. Um 3D-Bilder aufzunehmen, benötigen Sie außerdem einen Vorschub und
einen Trigger zum Auslösen der 3D-Bild-Aufnahme. Es wird außerdem dringend die Ver-
wendung eines Encoders empfohlen, um genaue 3D-Bilder aufzunehmen.
4.1
Ein Produkt erzeugen
Bevor Sie beginnen können, das Programm zu schreiben, benötigen Sie folgendes:
Ein Produkt zum Bearbeiten
Ein Gerät zum Benutzen mit dem Produkt (in diesem Fall eine Kamera)
Ein Programm, geschrieben für das Gerät
Eine Tabelle, verwendet für das Programm im Gerät
Ein Produkt in IVC Studio ist eine Sammlung von Geräten (normalerweise Kameras), die
zur Durchführung einer Prüfung verwendet wird, zum Beispiel für Brotlaibe in einer Produk-
tionslinie. Jedes Gerät enthält ein oder mehrere Programme, die das Gerät instruieren, wie
die Prüfung auszuführen ist.
©
SICK AG • Advanced Industrial Sensors • www.sick.com • Alle Rechte vorbehalten

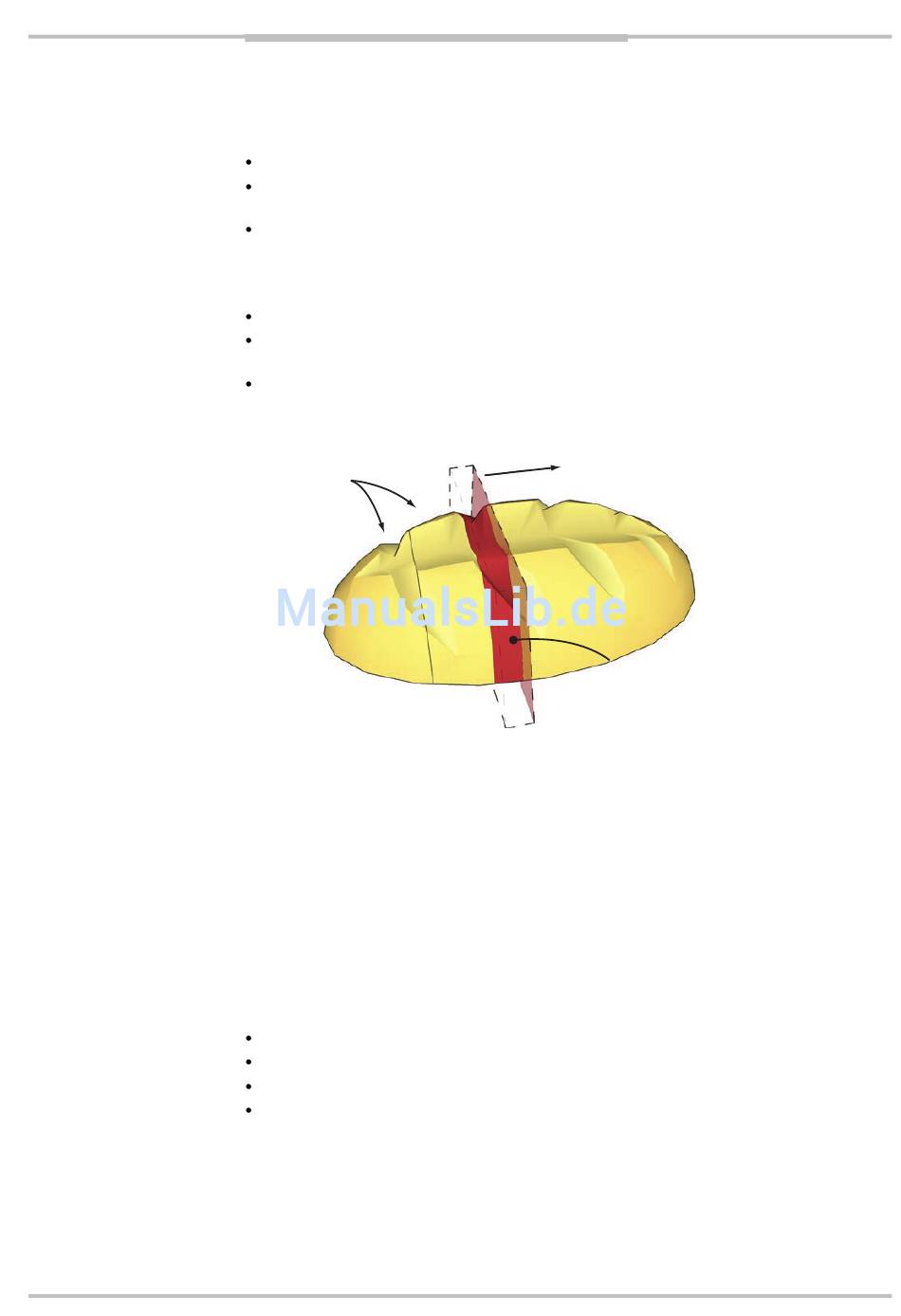

Abtastrichtung
Kumuliertes Volumen
Chapter 4
