ANSCHLÜSSE

Anschluss von Video-Komponenten

I Audio-Signalbuchsen
Achten Sie darauf, den rechten Kanal (R), den linken Kanal (L), den Eingang (IN) und den Ausgang (OUT) richtig
anzuschließen.
I Video-Signalbuchsen
Achten Sie darauf, den Eingang (IN) und den Ausgang (OUT) richtig anzuschließen.
I Videomonitor mit einem 21-poligen Anschlussstecker
Nehmen Sie einen Anschluss, wie auf Seite 15 gezeigt, mit einem im Fachhandel erhältlichen SCART-Steckeranschlusskabel
vor.

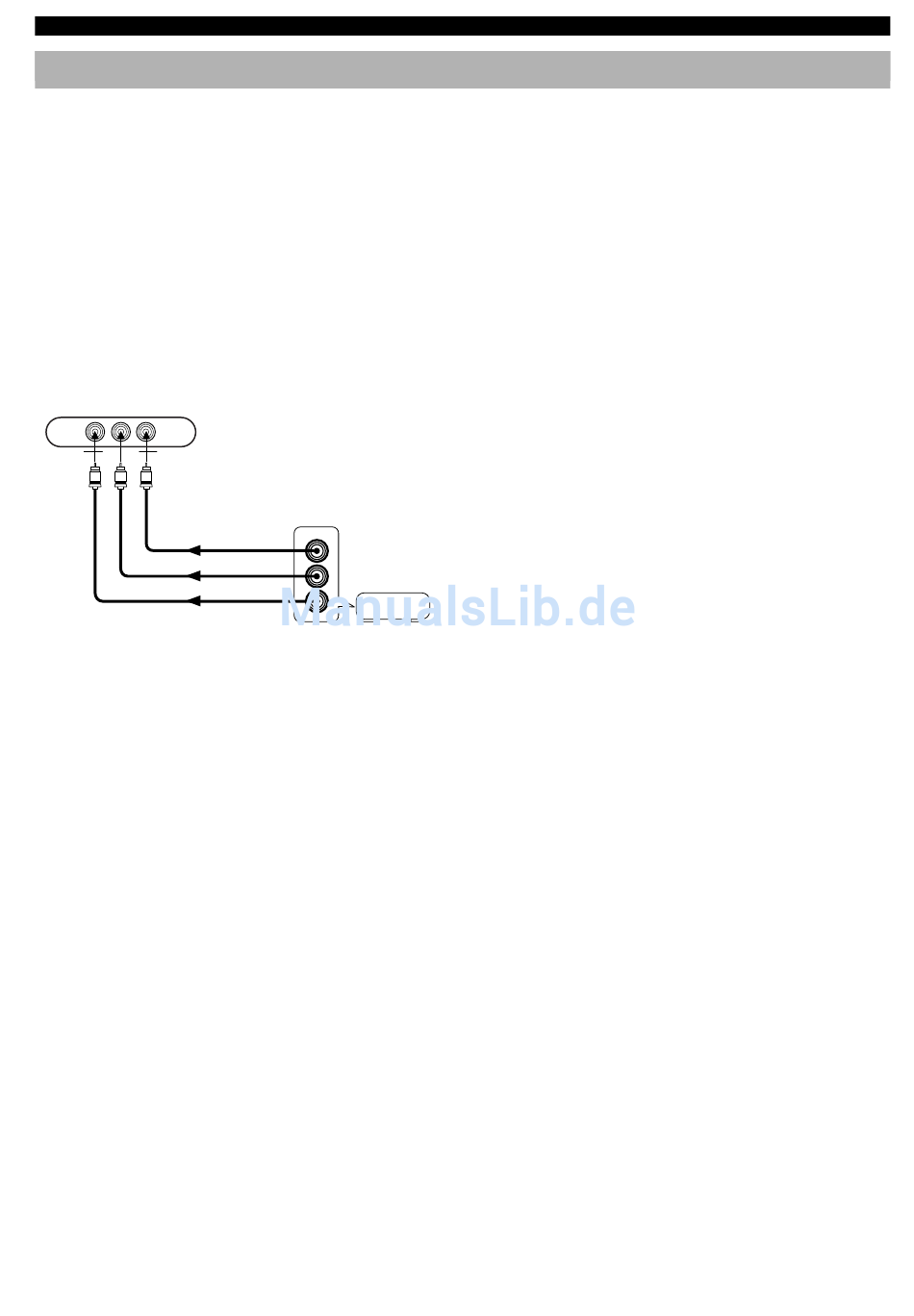

I VIDEO AUX-Buchsen (an der Fronttafel)
VIDEO L AUDIO R
VIDEO AUX
V R
L
14
AUDIO OUT R
AUDIO OUT L
Spielgerät
VIDEO OUT
Diese Buchsen werden verwendet, um eine beliebige
Videoeingangsquelle, wie z. B. ein Spielgerät, an dieses
Gerät anzuschließen.
