COLLEGAMENTI

Collegamento di componenti video

I Prese del segnale audio
Assicurarsi di collegare correttamente il canale destro (R), il canale sinistro (L), l'ingresso (IN) e l'uscita (OUT).
I Prese del segnale video
Assicurarsi di collegare correttamente l'ingresso (IN) e l'uscita (OUT).
I Monitor video con un connettore a 21 pin
Realizzare un collegamento come illustrato a pagina 15 usando un cavo con connettore per presa SCART disponibile in
commercio.

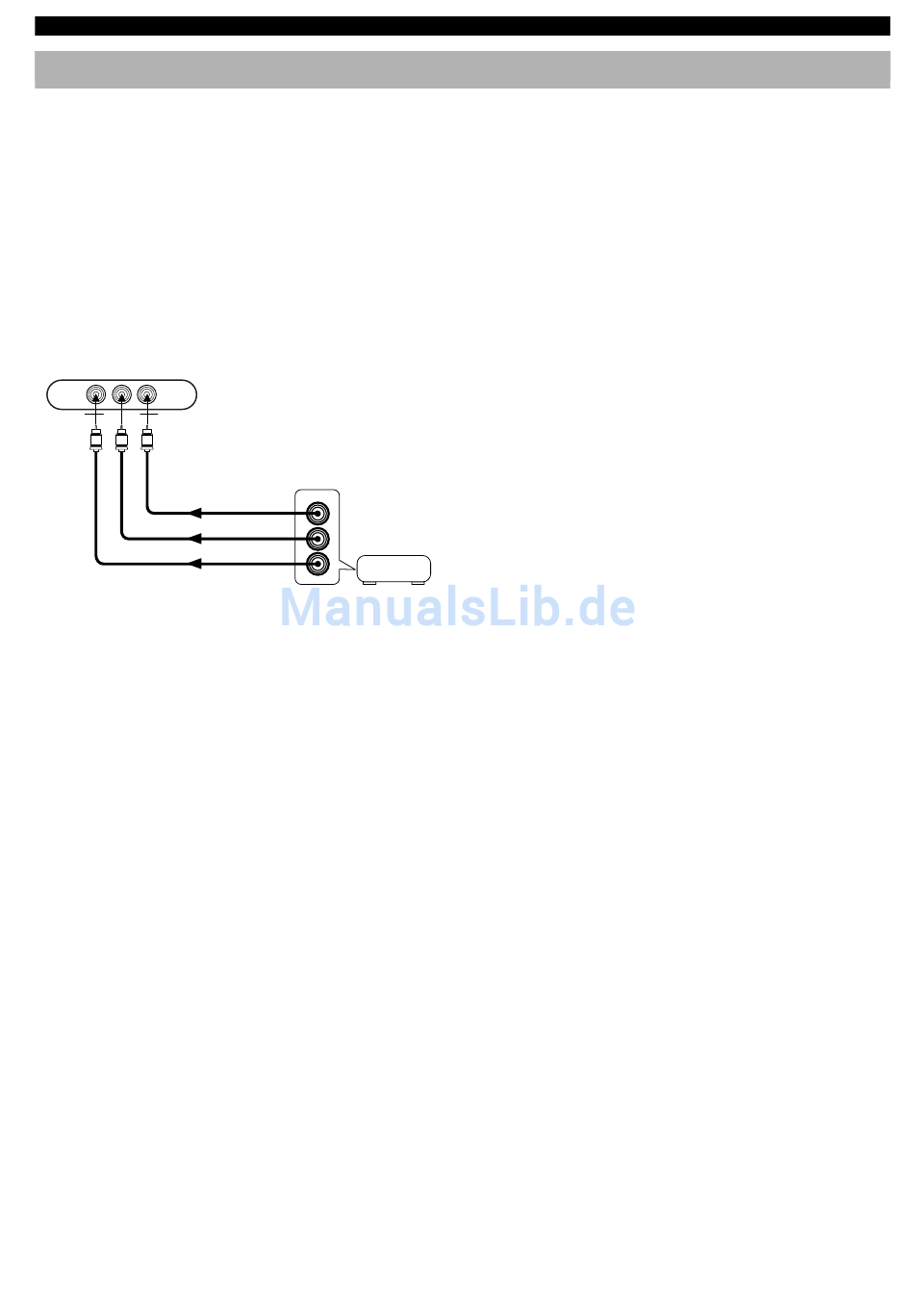

I Prese VIDEO AUX (sul pannello anteriore)
VIDEO L AUDIO R
VIDEO AUX
V R
L
14
AUDIO OUT R
Console di un
AUDIO OUT L
videogioco
VIDEO OUT
Queste prese sono usate per il collegamento a questa unità
di una qualsiasi sorgente d'ingresso video, quale la console
di un videogioco.
