Wilo Varios PICO Einbau- Und Betriebsanleitung Seite 12

n
¹/min
max
min
0 5 85 88 93
n
¹/min
max
min
0 7 12 15 95 100
Entlüftung
12

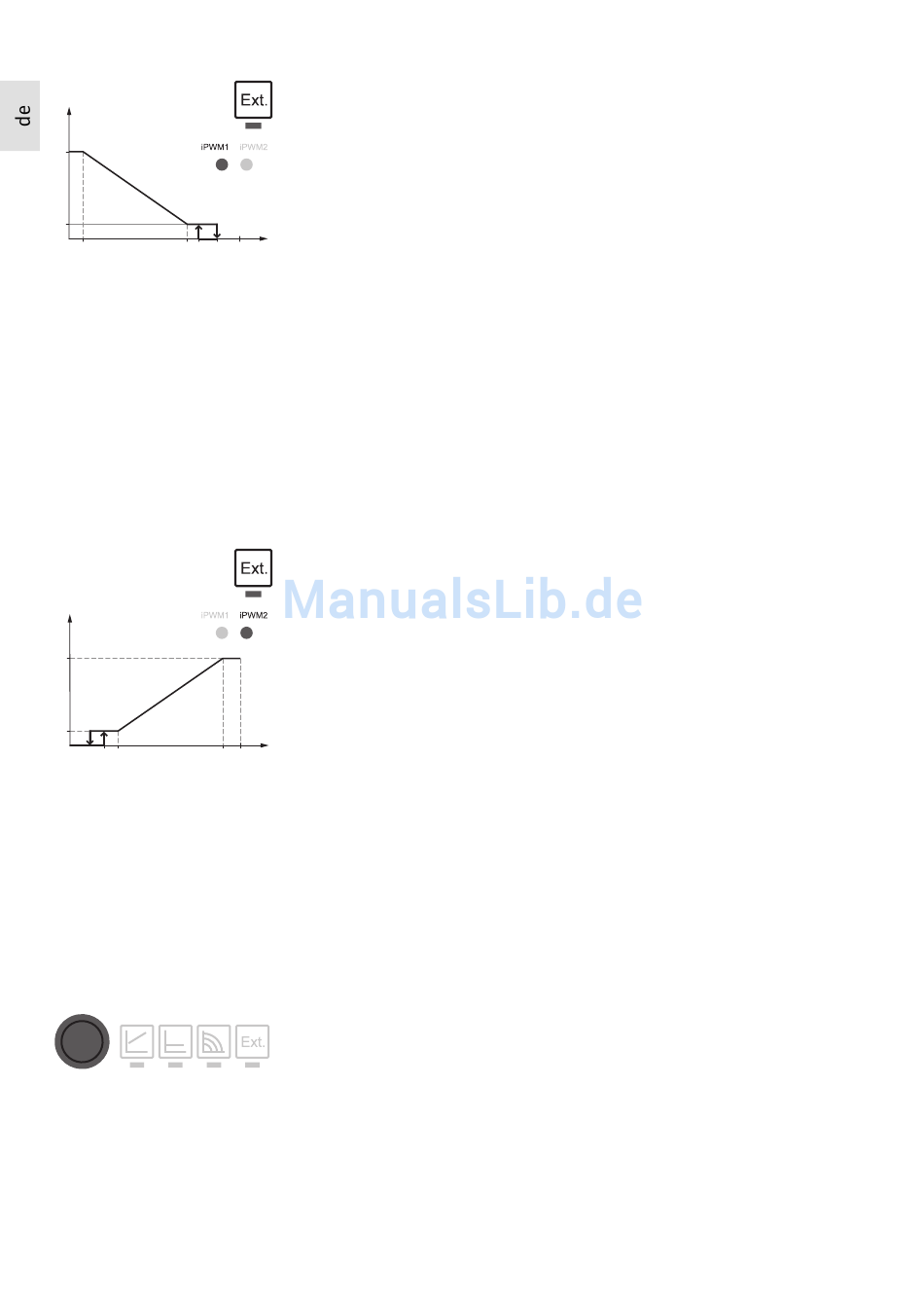

PWM 1 Modus:
Im PWM 1 Modus, wird die Pumpendrehzahl in
Abhängigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, beschleunigt die Pumpe auf maximale
PWM
100
%
Drehzahl.
PWM Signaleingang [%]
< 5: Pumpe läuft bei maximaler Drehzahl
5-85: Die Drehzahl der Pumpe sinkt linear von n
nach n
85-93: Pumpe läuft bei minimaler Drehzahl (Betrieb)
85-88: Pumpe läuft bei minimaler Drehzahl (Anlauf)
93-100: Pumpe stoppt (Bereitschaft)
PWM 2 Modus:
Im PWM 2 Modus, wird die Pumpendrehzahl in
Abhängigkeit vom PWM Eingangssignal geregelt.
Verhalten bei Kabelbruch:
Wird das Signalkabel von der Pumpe getrennt, z.B. durch
Kabelbruch, bleibt die Pumpe stehen.
PWM Signaleingang [%]
PWM
%
0-7: Pumpe stoppt (Bereitschaft)
7-15: Pumpe läuft bei minimaler Drehzahl (Betrieb)
12-15: Pumpe läuft bei minimaler Drehzahl (Anlauf)
15-95: Die Drehzahl der Pumpe steigt linear von n
nach n
> 95: Pumpe läuft bei maximaler Drehzahl
Die Entlüftungsfunktion wird durch langes Drücken der
oberen Bedientaste aktiviert und entlüftet die Pumpe
automatisch.
Das Heizungssystem wird dabei nicht entlüftet.
min
max
max
min
WILO SE 11/2017
