Allgemeiner Teil / General Section

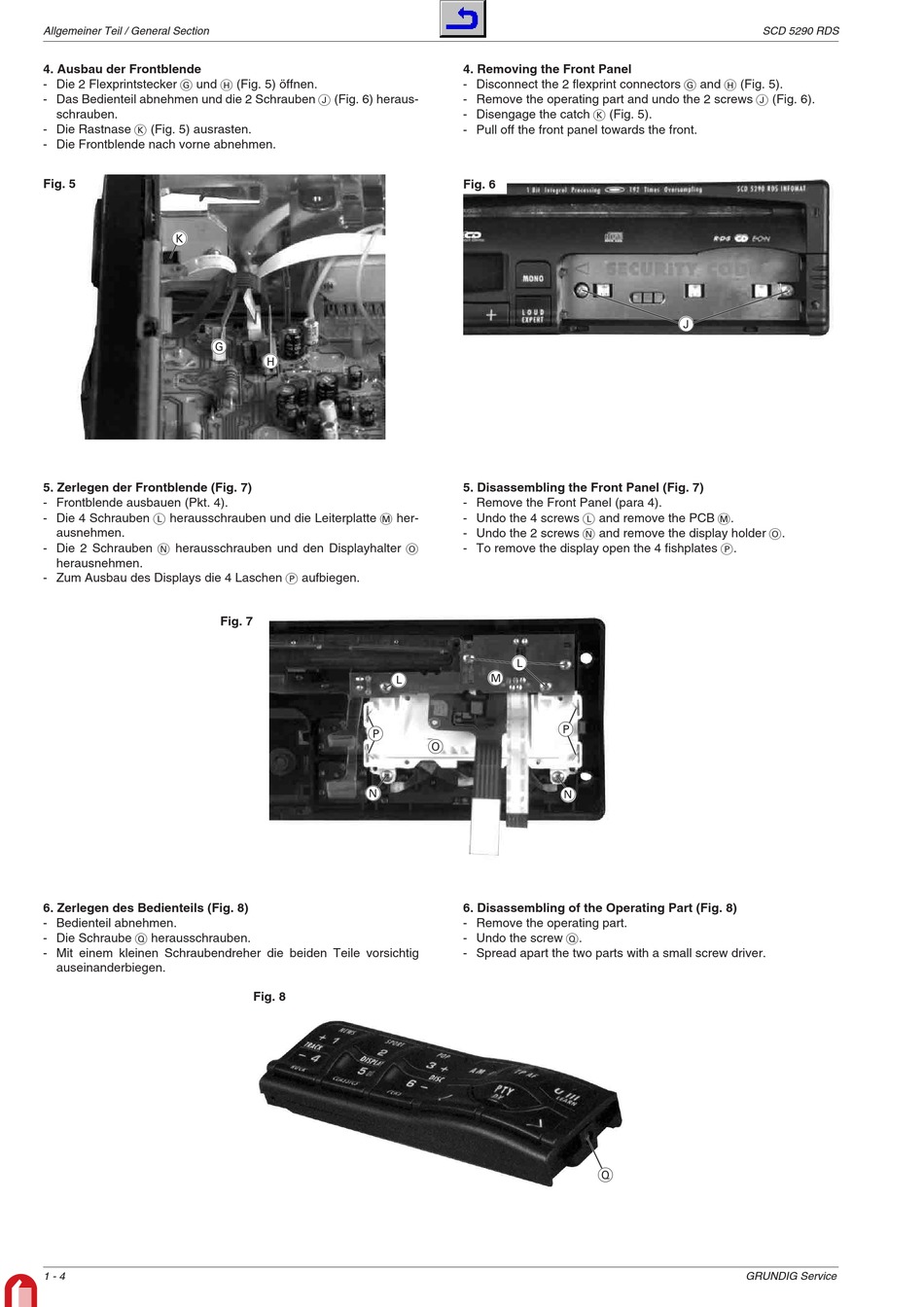

4. Ausbau der Frontblende
- Die 2 Flexprintstecker G und H (Fig. 5) öffnen.
- Das Bedienteil abnehmen und die 2 Schrauben J (Fig. 6) heraus-
schrauben.
- Die Rastnase K (Fig. 5) ausrasten.
- Die Frontblende nach vorne abnehmen.
Fig. 5
K
G
5. Zerlegen der Frontblende (Fig. 7)
- Frontblende ausbauen (Pkt. 4).
- Die 4 Schrauben L herausschrauben und die Leiterplatte M her-
ausnehmen.
- Die 2 Schrauben N herausschrauben und den Displayhalter O
herausnehmen.
- Zum Ausbau des Displays die 4 Laschen P aufbiegen.
6. Zerlegen des Bedienteils (Fig. 8)
- Bedienteil abnehmen.
- Die Schraube Q herausschrauben.
- Mit einem kleinen Schraubendreher die beiden Teile vorsichtig
auseinanderbiegen.
1 - 4
H
Fig. 7
L
P
N
Fig. 8
4. Removing the Front Panel
- Disconnect the 2 flexprint connectors G and H (Fig. 5).
- Remove the operating part and undo the 2 screws J (Fig. 6).
- Disengage the catch K (Fig. 5).
- Pull off the front panel towards the front.
Fig. 6
5. Disassembling the Front Panel (Fig. 7)
- Remove the Front Panel (para 4).
- Undo the 4 screws L and remove the PCB M.
- Undo the 2 screws N and remove the display holder O.
- To remove the display open the 4 fishplates P.
L
M
P
O
N
6. Disassembling of the Operating Part (Fig. 8)
- Remove the operating part.
- Undo the screw Q.
- Spread apart the two parts with a small screw driver.
Q
SCD 5290 RDS
J
GRUNDIG Service
