Festplatteneinschübe

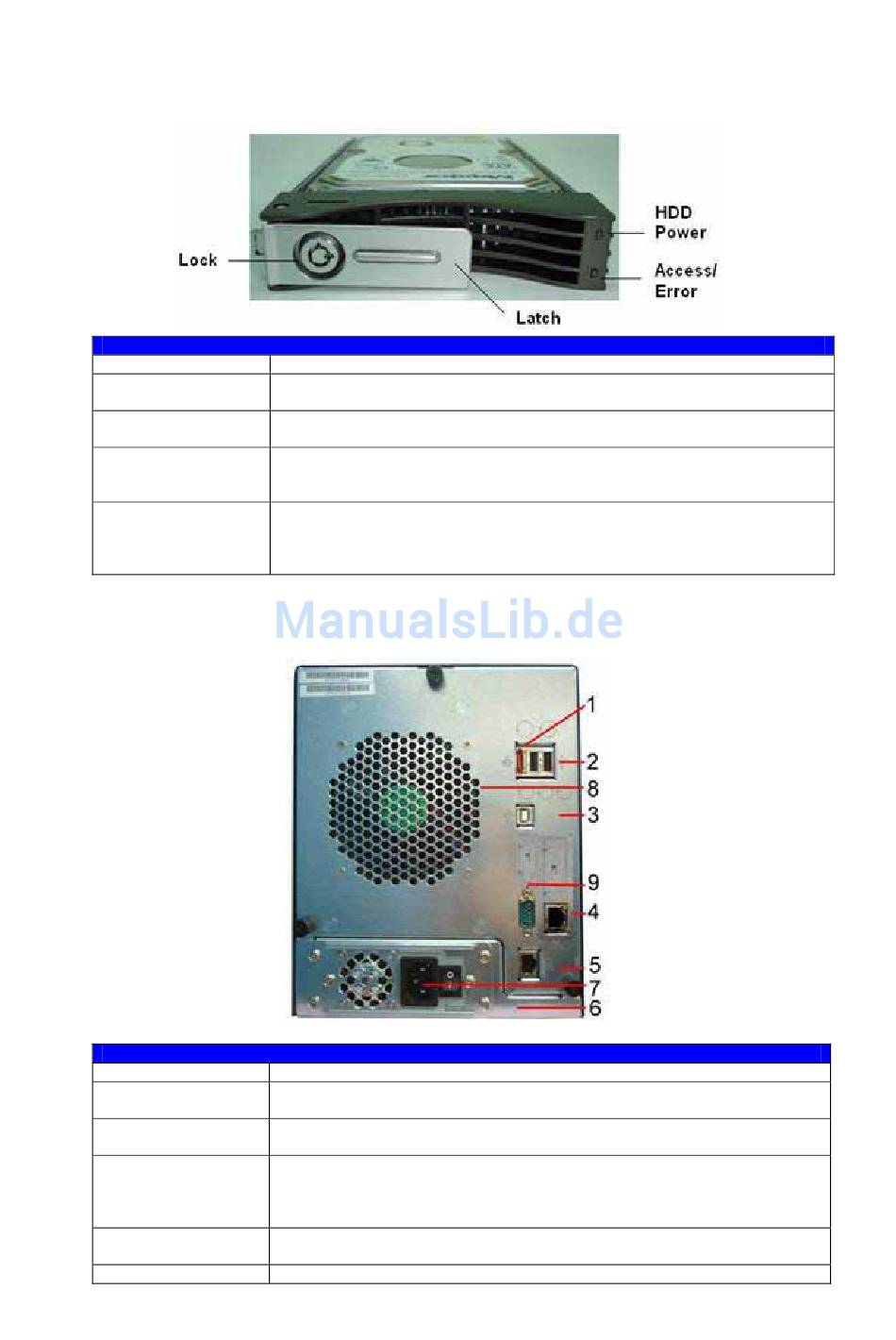

Jeder einzelne Festplatteneinschub des N5200PRO ist mit einem Schloss, einem
Verschluss und zwei LED-Anzeigen ausgestattet:
Festplatteneinschübe
Element
Lock (Schloss)
Latch (Verschluss)
HDD Power LED
(Festplatten-
Betriebsanzeige)
HDD Access/Error
LED
(Festplattenzugriff-
/Fehleranzeige)
Rückseite (N5200B PRO)
Die Anschlüsse und Stecker auf der Rückseite des Thecus N5200B PRO.
Rückseite des N5200B PRO
Element
1. eSATA Port
(eSATA-Anschluss)
2. USB Port
(USB-Anschluss)
3. USB
Port(target)
(USB-Anschluss
(Vorgabe))
4. LAN Port
(LAN-Anschluss)
5. WAN Port
Beschreibung
• Über das Schloss wird die Festplatte physisch an das Gerät
befestigt
• Hiermit öffnen und entfernen oder schließen und sichern Sie den
Einschub
• Solid blue (Blau leuchtend): Festplatte ist eingeschaltet
• Blinking green (Grün blinkend): System greift auf Daten auf
der Festplatte zu
Beschreibung
• eSATA-Anschluss für Hochgeschwindigkeits-Speichererweiterung
• USB 2.0-Anschluss für kompatible USB-Geräte, z.B. USB-
Festplatten und USB-Drucker
• Für den Anschluss des N5200PRO an Ihren PC als
Massenspeichergerät
• LAN-Anschluss, der für Verbindungsfreigabe verwendet werden
kann
• WAN-Anschluss für die Verbindung mit einem Ethernet-Netzwerk
