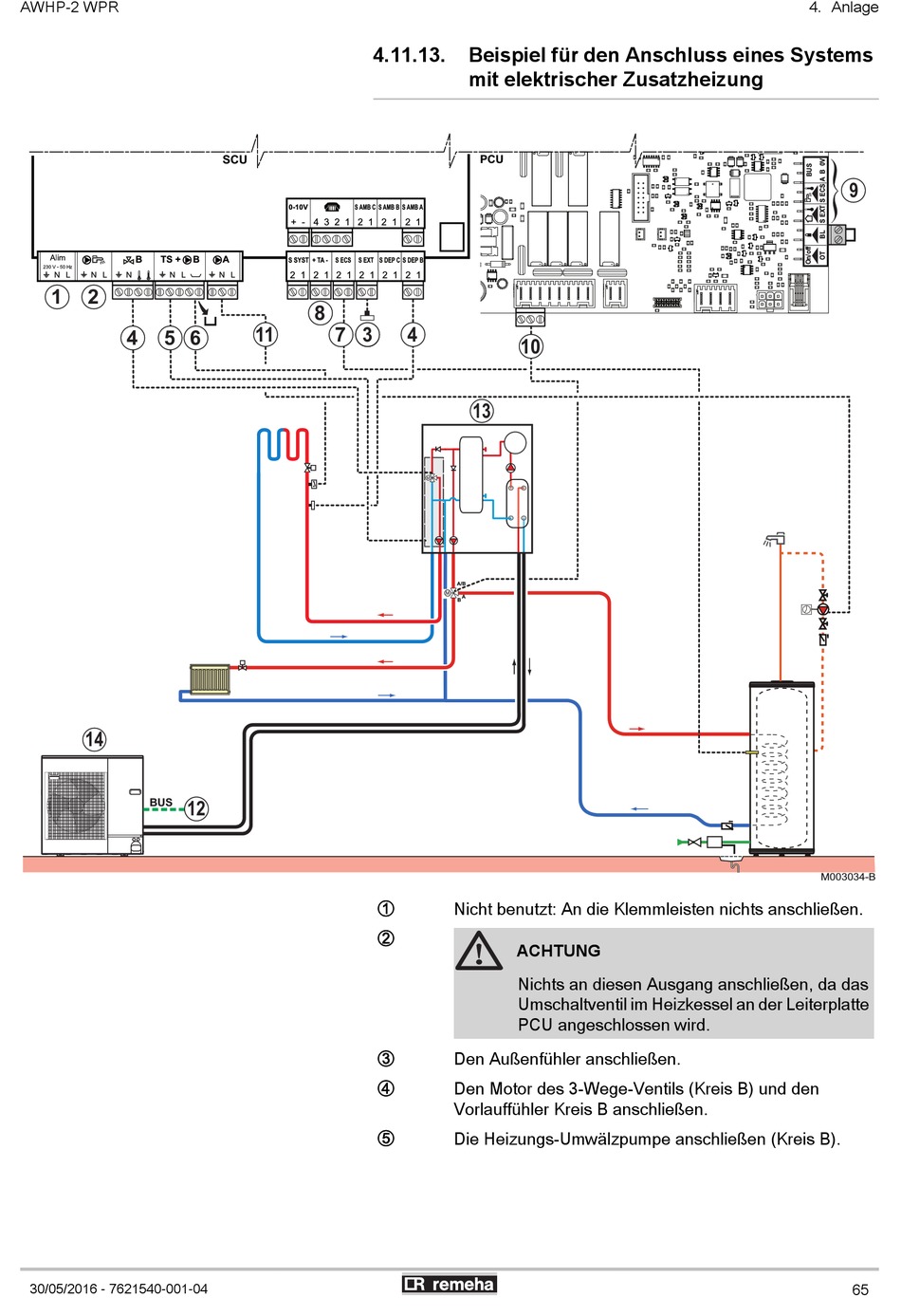

Beispiel für den Anschluss eines Systems
mit elektrischer Zusatzheizung
PCU
S AMB B
S AMB A
2 1
2 1
S DEP B
2 1
2 1
4
10
13
A/B
A
B
Nicht benutzt: An die Klemmleisten nichts anschließen.
A
Z
ACHTUNG
Nichts an diesen Ausgang anschließen, da das
Umschaltventil im Heizkessel an der Leiterplatte
PCU angeschlossen wird.
Den Außenfühler anschließen.
E
Den Motor des 3-Wege-Ventils (Kreis B) und den
R
Vorlauffühler Kreis B anschließen.
Die Heizungs-Umwälzpumpe anschließen (Kreis B).
T
4. Anlage
9
M003034-B
