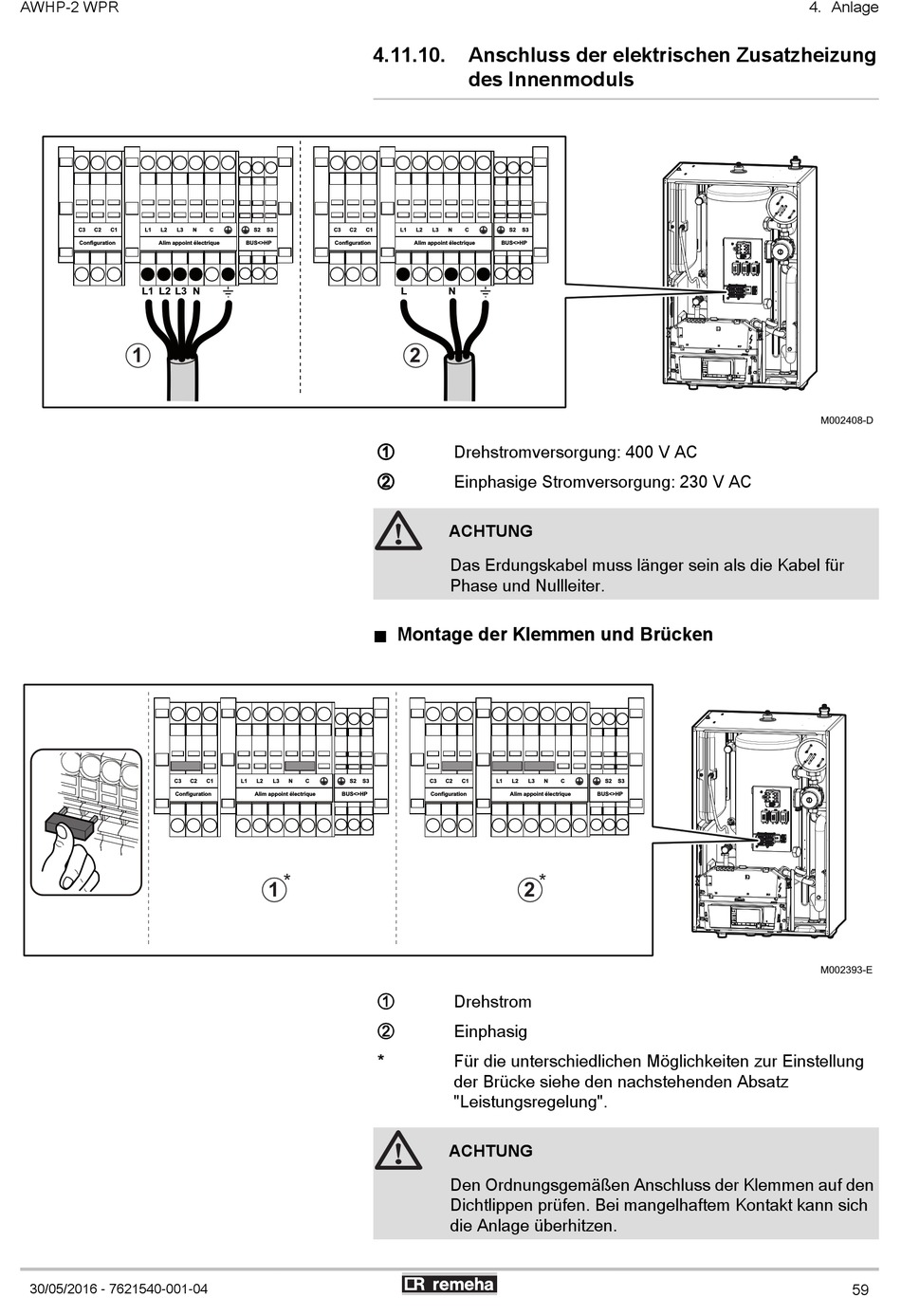

4.11.10. Anschluss der elektrischen Zusatzheizung
des Innenmoduls
C1 L1 L2 L3 N C S2 S3
Alim appoint électrique Alim appoint électrique BUS<>HP BUS<>HP
L N
2
Drehstromversorgung: 400 V AC
A
Einphasige Stromversorgung: 230 V AC
Z
ACHTUNG
Das Erdungskabel muss länger sein als die Kabel für
Phase und Nullleiter.
n Montage der Klemmen und Brücken
C3 C2 C1 L1 L2 L3
Configuration Alim appoint électrique Alim appoint électrique
2
Drehstrom
A
Einphasig
Z
Für die unterschiedlichen Möglichkeiten zur Einstellung
*
der Brücke siehe den nachstehenden Absatz
"Leistungsregelung".
ACHTUNG
Den Ordnungsgemäßen Anschluss der Klemmen auf den
Dichtlippen prüfen. Bei mangelhaftem Kontakt kann sich
die Anlage überhitzen.
N C S2 S3
BUS<>HP BUS<>HP
*
4. Anlage
M002408-D
M002393-E
