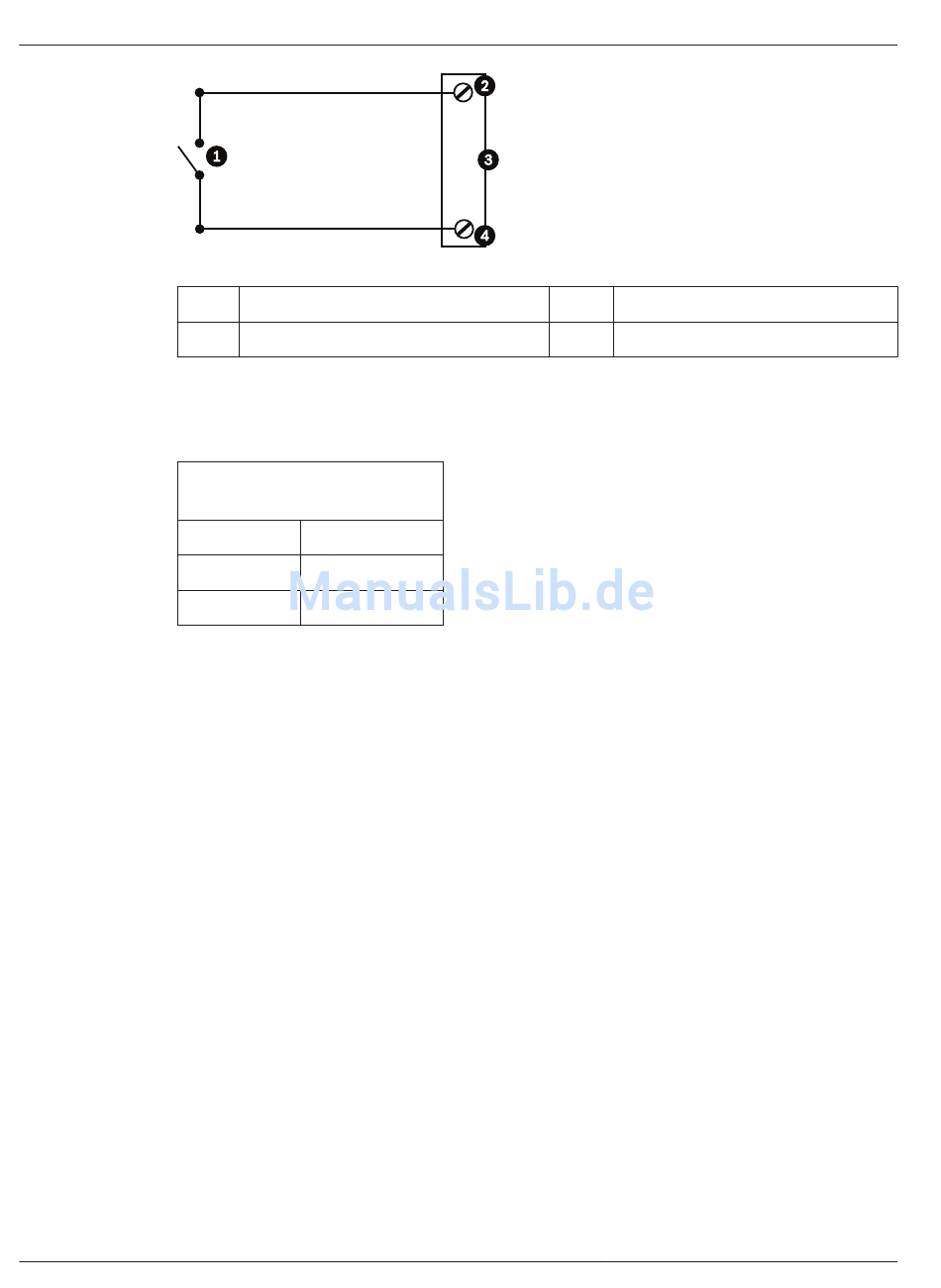

Bild 11.5: N.C. (Öffner) Anschlüsse für nicht überwachten Öffneralarm
1
2
2.
AutoDome Programmierung für
Öffner
Stromkreis
Öffnen
Geschlossen
Alarmausgänge
Die Kamera unterstützt zwei (2) Typen von Alarmausgängen: ein Trockenkontaktrelais und drei
(3) Open-Collector- bzw. Transistorausgänge.
Konfigurieren eines Trockenkontaktrelais
Das Trockenkontaktrelais fungiert als Ein-/Ausschalter. Die maximale Spannung beträgt
30 VDC bei 2 A.
1.
2.
Konfigurieren eines Open Collector-Ausgangs
Die Ausgänge 1, 2 und 3 sind Open Collector-Ausgänge. Diese Ausgänge müssen an eine
positive Spannung zwischen 5 und 32 V angeschlossen werden, um den Stromkreis zu
schließen. Die maximale Spannung beträgt 32 VDC bei 150 mA.
1.
2.
11.6
Audioanschlüsse (optional)
Die Kamera kann über den Line-Eingang Audiosignale empfangen und diese über ein Netzwerk
übertragen. Sie kann aus demselben Netzwerk auch Audiosignale empfangen und sie über den
Audioausgang der Kamera ausgeben. Das eingehende Audiosignal wird synchron mit den
Videosignalen übertragen. Deshalb kann am Kamerastandort z. B. auch eine Türsprechanlage
angeschlossen werden.
