64
de | Montieren der Dachbrüstungs- und Rohrhalterung

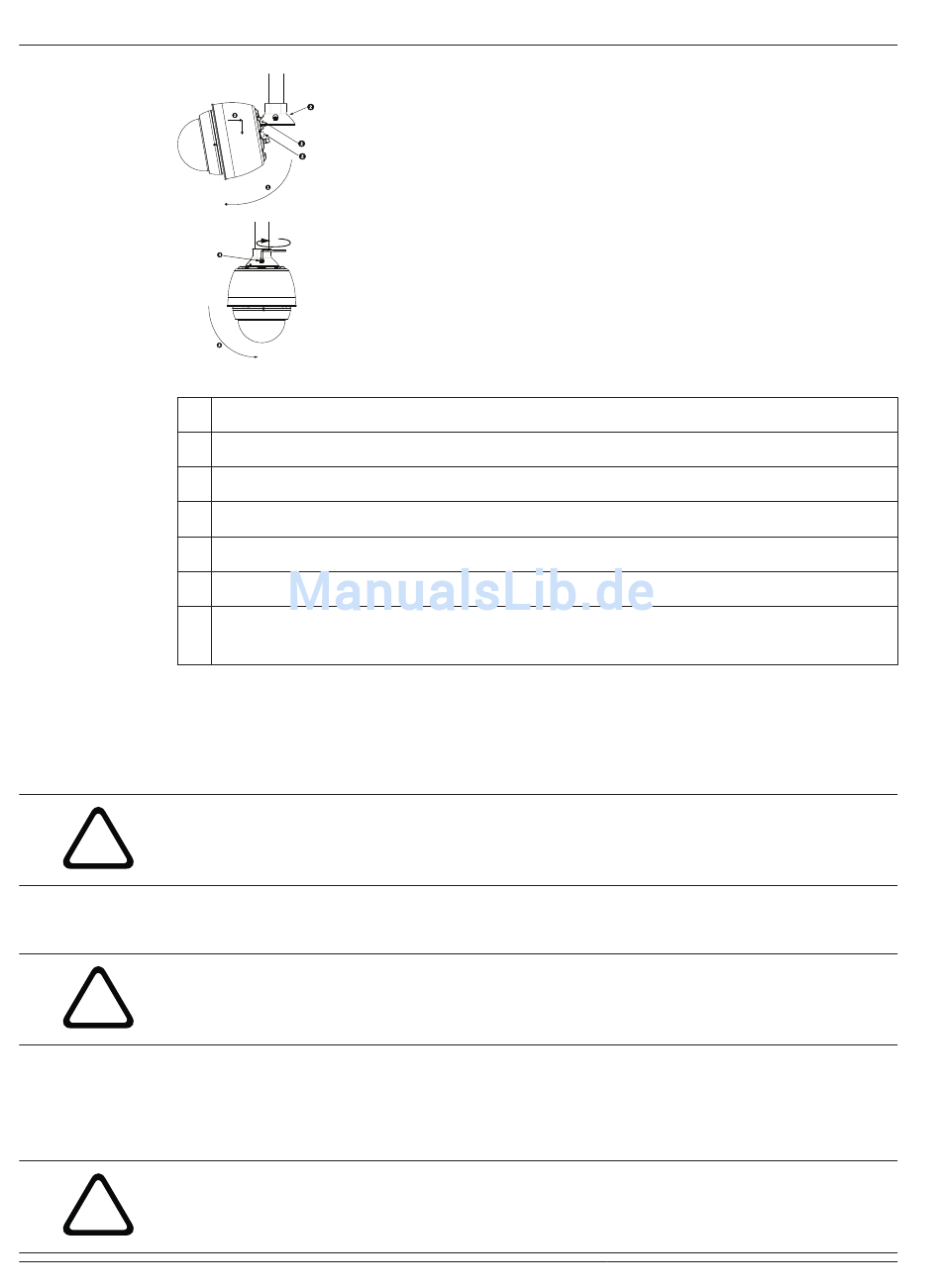

Bild 8.14: Montieren des Hängegehäuses an Dachbrüstungs-/Rohrhalterung
1
2
2a Dome-Kappe
2b Stift des eingelassenen Scharniers
2c Dome-Anschluss
3
4
3.
4.
Vorsicht!
Wenn Sie einen Widerstand beim Drehen des Dome-Gehäuses oder beim Einrasten des An-
!
schlusses spüren, brechen Sie den Vorgang sofort ab, und beginnen Sie von vorn.
5.
Vorsicht!
Sie müssen die beiden Befestigungsschrauben mit einem Drehmoment von mindestens
!
10-12 Nm festziehen, um eine sichere Dichtung zwischen Arm und Gehäuse zu erzielen.
6.
7.
Vorsicht!
Ziehen Sie die Schrauben nicht zu fest an. Das maximale Drehmoment beträgt 34 Nm.
!
2013. 04 | 1.0 |
a
b
c
Dome neigen
Einhaken und nach unten einrasten
Nach unten drehen und Dome-Anschluss einrasten
Die zwei (2) Befestigungsschrauben mit einem Drehmoment von mindestens 10-12 Nm
festziehen.
Drücken Sie das Hängegehäuse geringfügig nach unten, um den Dome-Haken am Stift der
Dome-Kappe so einzuhängen, dass der Dome um den Scharnierstift gedreht werden kann.
Drehen Sie das Dome-Gehäuse nach unten in eine vertikale Stellung, und drücken Sie es
sanft nach oben, um den Anschluss auf der Oberseite des Dome-Gehäuses einrasten zu
lassen.
Halten Sie das Gehäuse fest in dieser Position, und ziehen Sie abwechselnd die beiden
(2) 5-mm-Innensechskantschrauben von oben mit einem Drehmoment von 10-12 Nm fest.
Wenn Sie eine Dachbrüstungshalterung installieren, drehen Sie den Arm, um die Kamera
über den Dachrand in ihre Arbeitsposition zu schwenken.
Ziehen Sie die drei (3) 10-mm-Edelstahl-Sechskantschrauben an der Halterung fest, um
den Brüstungsarm zu fixieren.
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
Bosch Security Systems
