Inhaltszusammenfassung für Bosch AUTODOME IP 5000 IR

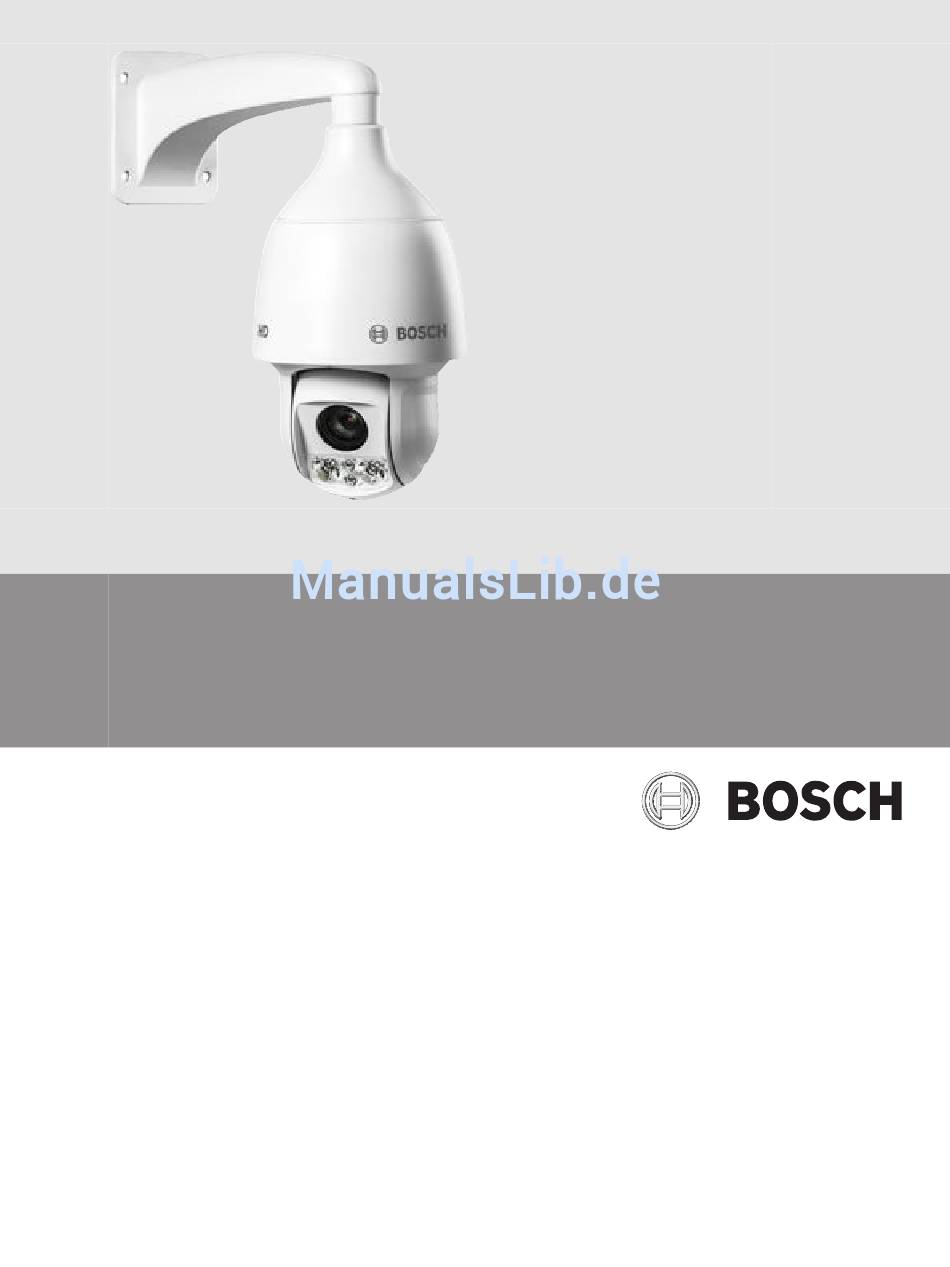

- Seite 1 AUTODOME IP 5000 IR NEZ-5x30-IRxx4...
- Seite 2 Installation Manual...
-
Seite 3: Inhaltsverzeichnis
AUTODOME IP 5000 IR | de Inhaltsverzeichnis Sicherheit Sicherheitsvorkehrungen Wichtige Sicherheitshinweise Anschluss in Anwendungen Wichtige Hinweise – Beleuchtungssicherheit Wichtige Hinweise Kundendienst und Wartung Zu diesem Handbuch Gesetzliche Informationen Auspacken Teileliste Zusätzliche Werkzeuge Produktbeschreibung Überblick über die Montage MicroSD-Karte installieren (optional) -
Seite 4: Sicherheit
| Sicherheit AUTODOME IP 5000 IR Sicherheit Sicherheitsvorkehrungen In diesem Handbuch werden die folgenden Symbole und Bezeichnungen verwendet, um auf spezielle Situationen hinzuweisen: Gefahr! Große Gefahr: Dieses Symbol zeigt eine unmittelbare Gefahrensituation an, wie z. B. eine gefährliche Spannung im Inneren des Produkts. Falls die Gefahr nicht vermieden wird, führt dies zu elektrischem Schlag, schweren Verletzungen oder zum Tod. -
Seite 5: Wichtige Sicherheitshinweise
(NEC)), dem Canadian ® Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein... -
Seite 6: Anschluss In Anwendungen
Stromleitungen, Stromkreisen oder Beleuchtungskörpern in Berührung kommen kann. Videosignalverlust - Videoverlust ist bei digitalen Videoaufzeichnungen nicht auszuschließen. Daher übernimmt Bosch Security Systems keine Haftung für Schäden, die aus verloren gegangenen Videodaten entstehen. Zur Minimierung des Verlustrisikos von digitalen Daten empfiehlt Bosch Security Systems den Einsatz mehrerer redundanter Aufzeichnungssysteme sowie ein Verfahren zur Sicherung aller analogen und digitalen Daten. -
Seite 7: Wichtige Hinweise
AUTODOME IP 5000 IR Sicherheit | de Diese Werte wurden in der folgenden Tabelle zusammengefasst: Grenzwerte der freien Gruppe Gefährdung t, Dauer d, Abstand Gefährdung der Hornhaut/ 1000 s 200 mm 2,19 Linse Gefährdungs- 279 mm durch Infrarotlicht abstand Wichtige Hinweise Hinweis! Dieses Gerät ist nur zum Gebrauch in der Öffentlichkeit vorgesehen. - Seite 8 | Sicherheit AUTODOME IP 5000 IR Änderungen jeglicher Art, die nicht mit der verantwortlichen Prüfstelle abgestimmt sind, dürfen nicht vorgenommen werden. Durch solche Veränderungen kann der Benutzer das Recht zur Verwendung des Geräts verwirken. Gegebenenfalls muss der Benutzer den Händler oder einen erfahrenen Radio-/Fernsehtechniker kontaktieren, um mögliche Fehler zu beheben.
-
Seite 9: Kundendienst Und Wartung
Bitte wenden Sie sich an Ihren örtlichen Händler oder an die Vertriebsniederlassung von Bosch. Verwenden Sie diesen Link: http://www.boschsecurity.com/startpage/html/asia_pacific.htm Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Bosch Security Systems Vertreter sowie auf unserer Website: www.bosch-sicherheitsprodukte.de. Zu diesem Handbuch Dieses Handbuch wurde sorgfältig zusammengestellt, und die darin enthaltenen Informationen wurden eingehend geprüft. - Seite 10 | Sicherheit AUTODOME IP 5000 IR Eingetragene Marken Alle in diesem Handbuch verwendeten Hardware- und Softwareproduktnamen können eingetragene Marken sein und müssen entsprechend behandelt werden. 2015.07 | 1.1 | Installation Manual Bosch Security Systems...
-
Seite 11: Auspacken
Security Systems Vertretung oder den Kundendienst. – Falls Komponenten beschädigt erscheinen, darf das Gerät nicht verwendet werden. Bitte setzen Sie sich bei Beschädigungen mit Bosch Security Systems in Verbindung. – Der Originalkarton ist die sicherste Verpackung zum Transport des Geräts. Sollte das Gerät zu Reparaturzwecken eingesendet werden müssen, ist daher für den Transport... -
Seite 12: Produktbeschreibung

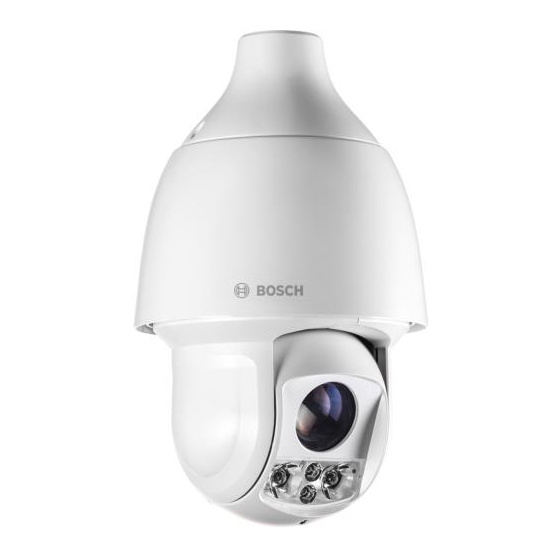

AUTODOME IP 5000 IR Produktbeschreibung Mit den vielen Funktionen der AUTODOME IP 5000 IR Kameras von Bosch mit integrierter IR- Technologie behalten Sie Ihre Sicherheit im Fokus. Die Kamera wurde sorgfältig darauf abgestimmt, detailreiche 720p25/30 oder 1080p25/30 HD-Bilder bei Sonnenlicht zu liefern. -
Seite 13: Überblick Über Die Montage
® Electrical Code, Teil I (auch als CE-Code oder CSA C22.1 bezeichnet) sowie allen örtlich geltenden Vorschriften entsprechen. Bosch Security Systems haftet nicht für Schäden oder Verluste, die auf falsche oder nicht ordnungsgemäße Installation zurückzuführen sind. 1. Auswählen des Montageorts Wählen Sie für das Gerät einen sicheren Montageort mit geeigneter Ausrichtung. -
Seite 14: Microsd-Karte Installieren (Optional)
| MicroSD-Karte installieren (optional) AUTODOME IP 5000 IR MicroSD-Karte installieren (optional) Lösen Sie die 2 Sechskantschrauben an der Rückseite des Kameragehäuses. Bild 7.1: Schrauben lösen Nehmen Sie die Gehäuseabdeckung ab. Bild 7.2: Gehäuseabdeckung abnehmen Setzen Sie die Karte in den Steckplatz ein. - Seite 15 AUTODOME IP 5000 IR MicroSD-Karte installieren (optional) | de Bild 7.4: Gehäuseabdeckung aufsetzen Ziehen Sie die Schrauben an der Gehäuseabdeckung fest. Bild 7.5: Schrauben festziehen Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
-
Seite 16: Montage Einer Kamera Mit Wandhalterung
| Montage einer Kamera mit Wandhalterung AUTODOME IP 5000 IR Montage einer Kamera mit Wandhalterung Teileliste Die Wandhalterung (VEZ-A5-WMB) beinhaltet die folgenden Teile: Anzahl Element Wandhalterung mit Sicherheitsbefestigung Teflonband-Rolle, 1,9 x 660 cm 5-Gramm-Behälter Silikonfett M10x25L Kreuzschlitzschrauben Gummidichtung Montagehandbuch... - Seite 17 AUTODOME IP 5000 IR Montage einer Kamera mit Wandhalterung | de Wandhalterungssockel Sicherheitsbefestigung Unterlegscheiben (4 Stück) Adapter/Befestigungskappe M10x25L Kreuzschlitzschrauben (4 Stück) Kamera Nehmen Sie die Befestigungskappe vom Ende der Kamera mit einem T15 Torx- Schraubendreher ab. Befestigen Sie einen Masseanschluss mit einer M5-Schraube (beides nicht im Lieferumfang enthalten) am Abstandhalter auf der Innenseite der Befestigungskappe mit dem Erdungssymbol in einem Kreis.
- Seite 18 | Montage einer Kamera mit Wandhalterung AUTODOME IP 5000 IR Bild 8.1: Teflonband und Fett am Gewinde des Wandhalterungssockels Montieren Sie die Befestigungskappe am Ende der Wandhalterung. Bild 8.2: Befestigungskappe an Wandhalterung Führen Sie alle Verbindungskabel durch die Wandhalterung.
- Seite 19 AUTODOME IP 5000 IR Montage einer Kamera mit Wandhalterung | de Erdungsleiter Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera um ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt (Element 1 der folgenden Abbildung).
-
Seite 20: Montage Einer Kamera Mit Rohrhalterung
| Montage einer Kamera mit Rohrhalterung AUTODOME IP 5000 IR Montage einer Kamera mit Rohrhalterung Teileliste Die Rohrhalterung (VEZ-A5-PP) beinhaltet die folgenden Teile: Anzahl Element Rohrhalterung mit Sicherheitsbefestigung 300 mm Rohrverlängerung 200 mm Rohrverlängerung M38-zu-M38-Verbindungsring M38-zu-M33-Verbindungsring Teflonband-Rolle, 1,9 x 660 cm 5-Gramm-Behälter Silikonfett... - Seite 21 AUTODOME IP 5000 IR Montage einer Kamera mit Rohrhalterung | de Rohrhalterungssockel M38-zu-M33-Rohranschluss M10x25L Kreuzschlitzschrauben (4 Sicherheitsbefestigung Stück) Rohrverlängerung, 300 mm Adapter/Befestigungskappe M38-zu-M38-Rohranschluss Kamera Rohrverlängerung, 200 mm Nehmen Sie die Befestigungskappe vom Ende der Kamera mit einem T15 Torx- Schraubendreher ab.
- Seite 22 | Montage einer Kamera mit Rohrhalterung AUTODOME IP 5000 IR Platzieren Sie die Gummidichtung zwischen dem Rohrhalterungssockel (1) und der Decke. Schrauben Sie den Rohrhalterungssockel und die Gummidichtung mit den vier (4) M10x25L Schrauben und Unterlegscheiben an der Decke oder der Montagestruktur fest.
- Seite 23 AUTODOME IP 5000 IR Montage einer Kamera mit Rohrhalterung | de Erdungsleiter Platzieren Sie die Oberseite der Kamera in der Befestigungskappe. Drehen Sie die Kamera um ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt (Element 1 der folgenden Abbildung).
-
Seite 24: Anschluss
Wenn die Stromversorgung der Kamera über PoE+ oder ein Midspan-Device erfolgt, muss ein zusätzlicher Überspannungsschutz installiert werden. Warnung! Die Version von High PoE von Bosch: Wenn die Stromversorgung der Kamera über HPoE oder ein Midspan-Device erfolgt, muss ein zusätzlicher Überspannungsschutz installiert werden. - Seite 25 AUTODOME IP 5000 IR Anschluss | de Bild 10.1: AUTODOME IP Systemkonfiguration 1 AUTODOME Kamera 2 IP-Verbindung (Ethernet/Cat5/Cat6) (max. 100 m) 3 Netzwerk-Switch 4 Netzwerkgerät (Computer mit Monitor, DVR/NVR etc.) Verbinden Sie bei Bedarf die Alarm‑ und/oder Audiokabel wie in der folgenden Tabelle dargestellt.
-
Seite 26: Problembehandlung
| Problembehandlung AUTODOME IP 5000 IR Problembehandlung Wenn beim Betrieb der AUTODOME Kamera Probleme auftreten, versuchen Sie, diese mithilfe der nachfolgenden Tabelle zu beheben. Wenn Sie das Problem mit den Handlungsanweisungen nicht lösen können, wenden Sie sich an einen Fachmann. - Seite 27 - Wählen Sie im Feld Base frame rate (Basisbildfrequenz) den Wert 25 ips oder 30 ips aus. – Überprüfen Sie alle Steckverbindungen und Anschlussstellen des Ethernet- Kabels. Wenn dies OK ist: – Wenden Sie sich an den Technischen Kundendienst von Bosch. Bosch Security Systems Installation Manual 2015.07 | 1.1 |...
- Seite 28 Privatzonen „Special Functions“ (Spezialfunktionen), um die Maske wieder an der ursprünglichen Position auszurichten. – IntuiKey Keyboard (wenn das Keyboard an BVC oder Bosch VMS angeschlossen ist) – Erteilen Sie einen SetScene 110-Befehl, um die Maske wieder an der ursprünglichen Position auszurichten.
-
Seite 29: Wartung
Kuppeln äußerst vorsichtig angefasst und gereinigt werden. Hinweis! Um zu verhindern, dass das Gehäuseinnere zu feucht wird, darf die Kuppel nicht zu lange vom Gehäuse getrennt sein. Bosch empfiehlt, die Kuppel nicht länger als fünf (5) Minuten vom Gehäuse zu entfernen. Handhabung der Kuppel Die Kuppel ist ggf. -
Seite 30: Außerbetriebnahme
| Außerbetriebnahme AUTODOME IP 5000 IR Außerbetriebnahme 13.1 Weitergabe Geben Sie das Gerät nur zusammen mit diesem Installations- und Bedienungshandbuch weiter. 13.2 Entsorgung Alte Elektro- und Elektronikgeräte Elektro- oder Elektronikgeräte, die nicht mehr funktionstüchtig sind, müssen separat gesammelt und dem umweltfreundlichen Recycling zugeführt werden (gemäß der europäischen Richtlinie zur Entsorgung von Elektro- und Elektronikgeräten). - Seite 32 Bosch Security Systems, Inc. Bosch Sicherheitssysteme GmbH 1706 Hempstead Road Robert-Bosch-Ring 5 Lancaster, PA, 17601 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Security Systems, Inc., 2015...
