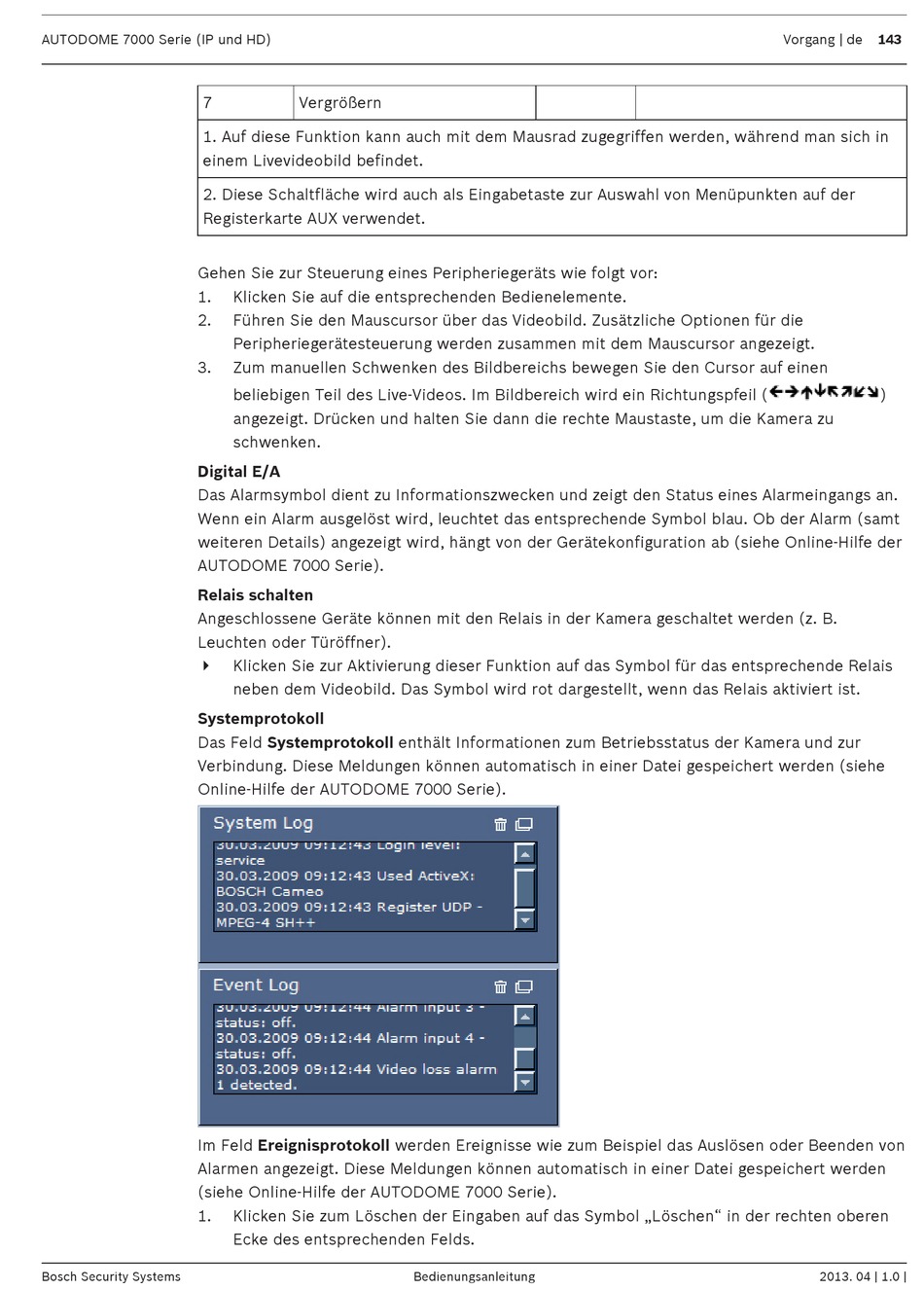

AUTODOME 7000 Serie (IP und HD)
7
1. Auf diese Funktion kann auch mit dem Mausrad zugegriffen werden, während man sich in
einem Livevideobild befindet.
2. Diese Schaltfläche wird auch als Eingabetaste zur Auswahl von Menüpunkten auf der
Registerkarte AUX verwendet.
Gehen Sie zur Steuerung eines Peripheriegeräts wie folgt vor:
1.
2.
3.
Digital E/A
Das Alarmsymbol dient zu Informationszwecken und zeigt den Status eines Alarmeingangs an.
Wenn ein Alarm ausgelöst wird, leuchtet das entsprechende Symbol blau. Ob der Alarm (samt
weiteren Details) angezeigt wird, hängt von der Gerätekonfiguration ab (siehe Online-Hilfe der
AUTODOME 7000 Serie).
Relais schalten
Angeschlossene Geräte können mit den Relais in der Kamera geschaltet werden (z. B.
Leuchten oder Türöffner).
4
Systemprotokoll
Das Feld Systemprotokoll enthält Informationen zum Betriebsstatus der Kamera und zur
Verbindung. Diese Meldungen können automatisch in einer Datei gespeichert werden (siehe
Online-Hilfe der AUTODOME 7000 Serie).
Im Feld Ereignisprotokoll werden Ereignisse wie zum Beispiel das Auslösen oder Beenden von
Alarmen angezeigt. Diese Meldungen können automatisch in einer Datei gespeichert werden
(siehe Online-Hilfe der AUTODOME 7000 Serie).
1.
Bosch Security Systems
Vergrößern
Klicken Sie auf die entsprechenden Bedienelemente.
Führen Sie den Mauscursor über das Videobild. Zusätzliche Optionen für die
Peripheriegerätesteuerung werden zusammen mit dem Mauscursor angezeigt.
Zum manuellen Schwenken des Bildbereichs bewegen Sie den Cursor auf einen
beliebigen Teil des Live-Videos. Im Bildbereich wird ein Richtungspfeil (
angezeigt. Drücken und halten Sie dann die rechte Maustaste, um die Kamera zu
schwenken.
Klicken Sie zur Aktivierung dieser Funktion auf das Symbol für das entsprechende Relais
neben dem Videobild. Das Symbol wird rot dargestellt, wenn das Relais aktiviert ist.
Klicken Sie zum Löschen der Eingaben auf das Symbol „Löschen" in der rechten oberen
Ecke des entsprechenden Felds.
Bedienungsanleitung
Vorgang | de
143
)
2013. 04 | 1.0 |
