AUTODOME 7000 Serie (IP und HD)
4
7.4
Montieren des Hängearms am Netzteilkasten
Der Stift des unteren Hängearmscharniers ist mit einer Scharnierstiftarretierung versehen, um
das Scharnier geöffnet zu halten, während der Hängearm am Netzteilkasten montiert wird.
1.

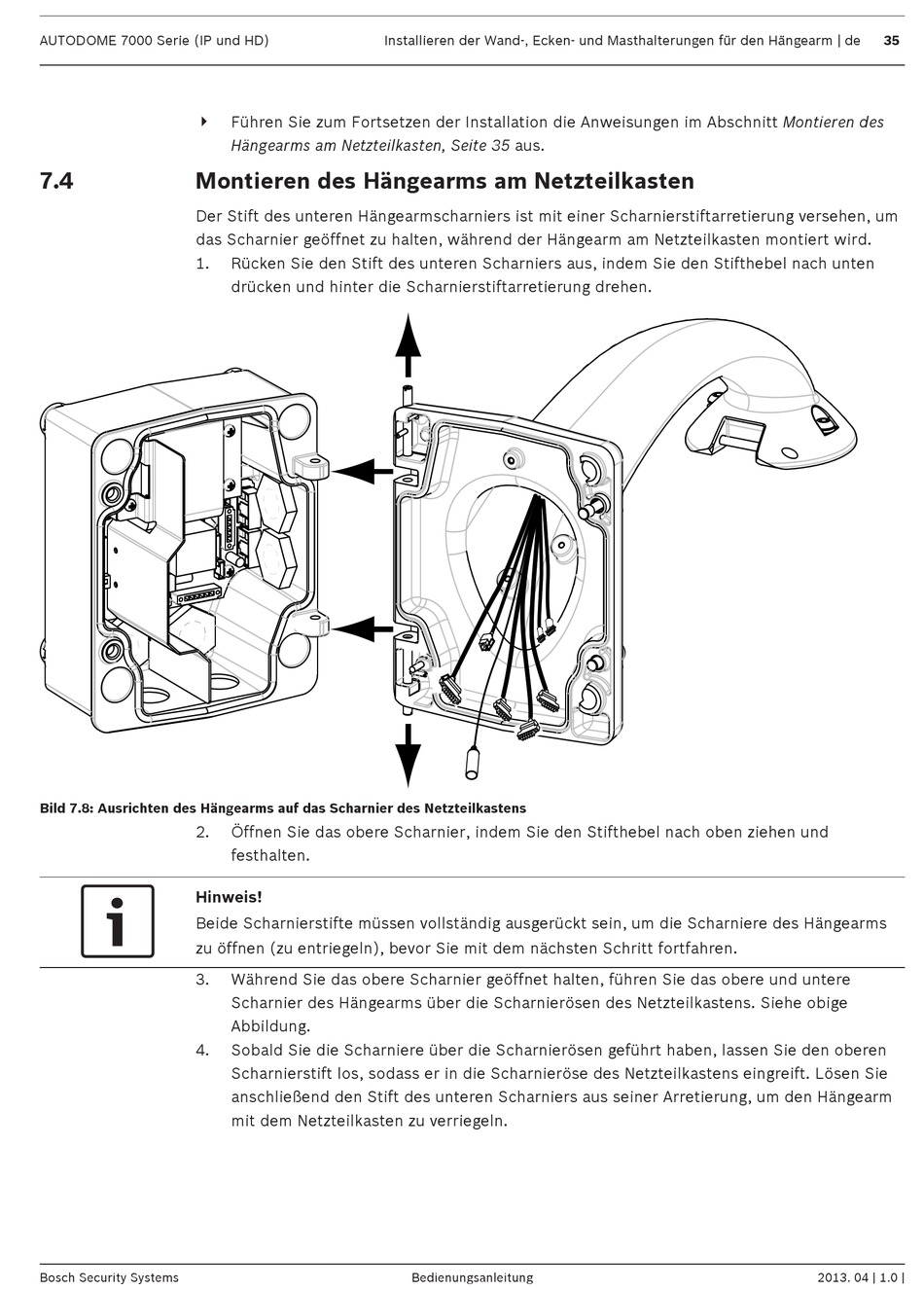

Bild 7.8: Ausrichten des Hängearms auf das Scharnier des Netzteilkastens
2.
Hinweis!
Beide Scharnierstifte müssen vollständig ausgerückt sein, um die Scharniere des Hängearms
zu öffnen (zu entriegeln), bevor Sie mit dem nächsten Schritt fortfahren.
3.
4.
Bosch Security Systems
Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm | de
Führen Sie zum Fortsetzen der Installation die Anweisungen im Abschnitt Montieren des
Hängearms am Netzteilkasten, Seite 35 aus.
Rücken Sie den Stift des unteren Scharniers aus, indem Sie den Stifthebel nach unten
drücken und hinter die Scharnierstiftarretierung drehen.
Öffnen Sie das obere Scharnier, indem Sie den Stifthebel nach oben ziehen und
festhalten.
Während Sie das obere Scharnier geöffnet halten, führen Sie das obere und untere
Scharnier des Hängearms über die Scharnierösen des Netzteilkastens. Siehe obige
Abbildung.
Sobald Sie die Scharniere über die Scharnierösen geführt haben, lassen Sie den oberen
Scharnierstift los, sodass er in die Scharnieröse des Netzteilkastens eingreift. Lösen Sie
anschließend den Stift des unteren Scharniers aus seiner Arretierung, um den Hängearm
mit dem Netzteilkasten zu verriegeln.
Bedienungsanleitung
35
2013. 04 | 1.0 |
