AUTODOME 7000 Serie (IP und HD)
3.

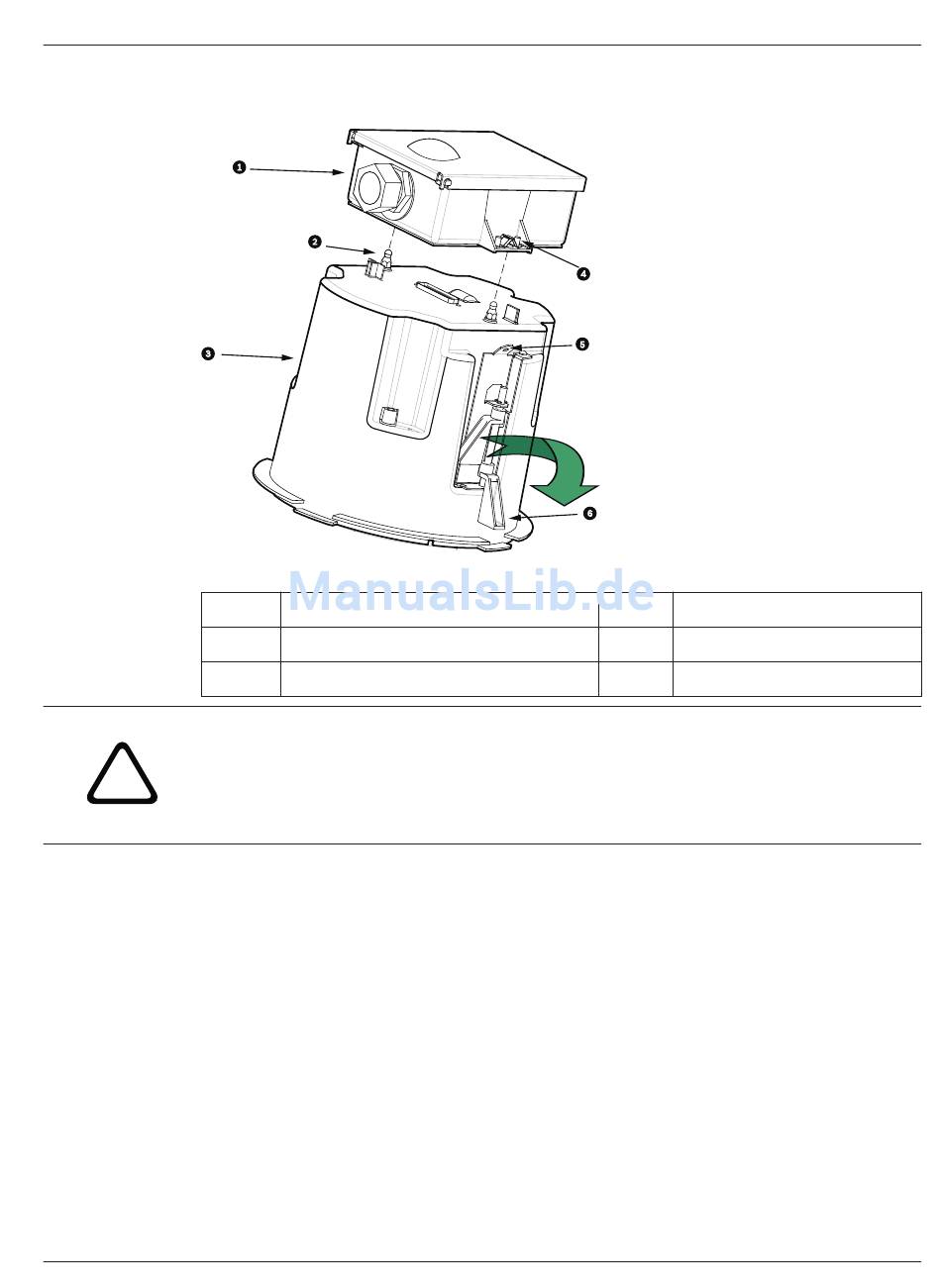

Bild 9.10: Deckeneinbaugehäuse und Interface-Box
1
2
3
Vorsicht!
Das Dome-Deckeneinbausystem ist auf beiden Seiten des Gehäuses mit Befestigungspunkten
!
ausgestattet. Verbinden Sie zur Vermeidung von Verletzungen einen Befestigungspunkt am
Dome-Gehäuse über einen Sicherheitsdraht mit einem sicheren Ankerpunkt über der Decke
(siehe Abbildung unten).
9.8
Sichern des Gehäuses an der Decke
Das Deckeneinbaugehäuse wird mithilfe von zwei (2) Schraubklammern an der Decke
gesichert.
1.
2.
Bosch Security Systems
Ziehen Sie die beiden (2) Flügelschrauben fest, um die Interface-Box am Gehäuse zu
sichern.
Interface-Box
Kugelzapfen
Deckeneinbaugehäuse
Führen Sie die Deckeneinbauhalterung durch das Loch in der Decke ein.
Ziehen Sie beide Klammern mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 fest, um
das Gehäuse an der Decke zu sichern.
Bedienungsanleitung
Montieren der Deckeneinbauhalterung | de
4
Flügelschraube
5
Befestigungspunkt
6
Deckenklammer
73
2013. 04 | 1.0 |
