de | Installieren der Wand-, Ecken- und Masthalterungen für den Hängearm
Warnung!
Wenn die Scharnierstifte des Hängearms nicht vollständig durch die Scharnierösen des Netz-
!
teilkastens greifen, um ihn mit dem Hängearm zu verriegeln, kann dies zu schweren Verletzun-
gen oder Verletzungen mit Todesfolge führen. Gehen Sie vorsichtig vor, bevor Sie den Hänge-
arm loslassen.
7.5
Herstellen von Verbindungen im Netzteilkasten
1 2 3

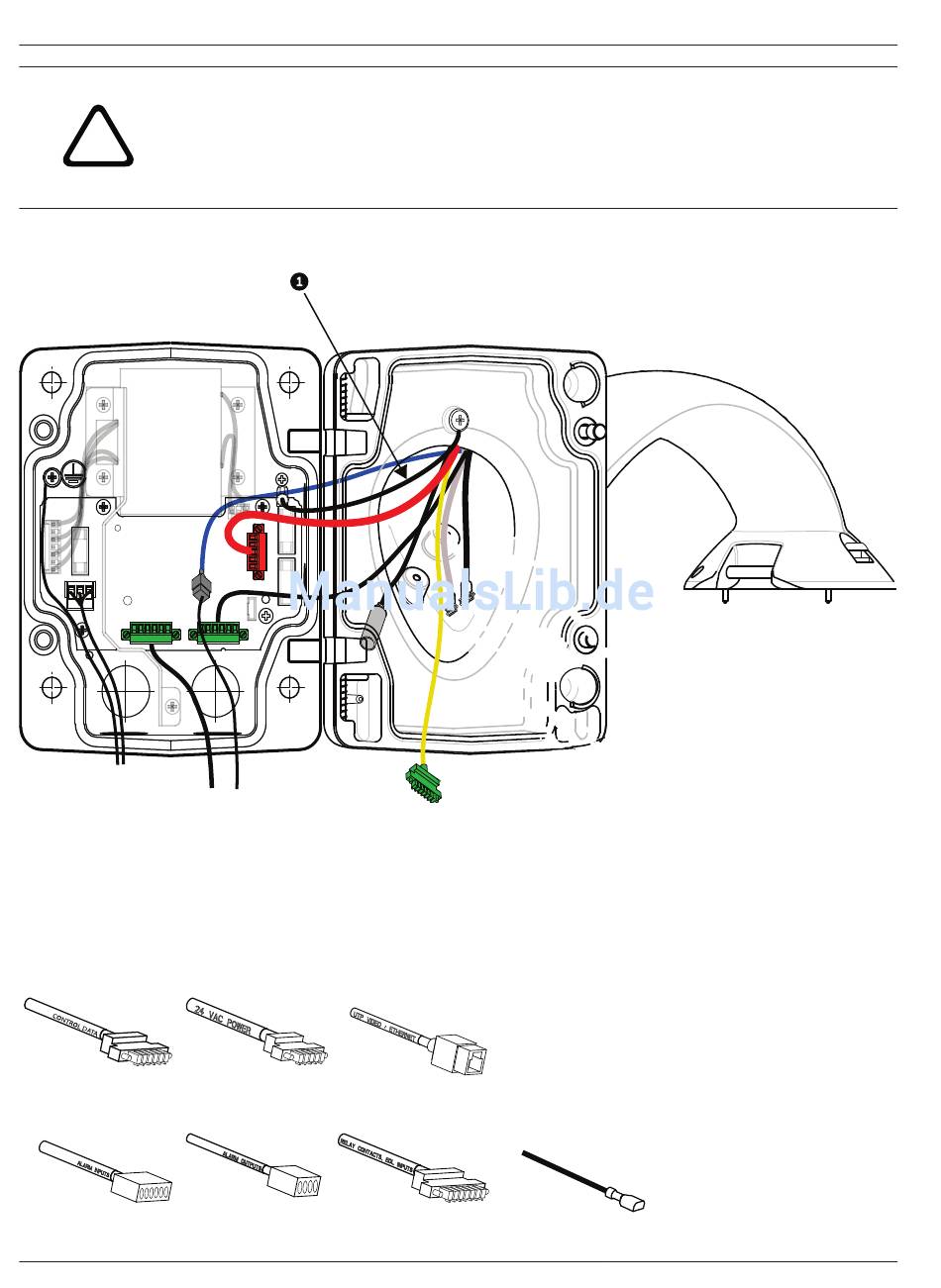

Bild 7.9: Anschließen der Hängearmleiter an den Netzteilkasten
1.
2.
3.
24-VAC-
Steuerdaten
Versorgung
Alarmausgänge
Alarmeingänge
2013. 04 | 1.0 |
Schließen Sie den Erdungsleiter (Element 1 in der obigen Abbildung) an die
Erdungsschraube auf der linken Seite des Netzteilkastens an.
Verbinden Sie den zuvor installierten 6-poligen Steuerdaten-E/A-Stecker mit dem
zugehörigen Anschluss P106 im Netzteilkasten.
Verbinden Sie den 6-poligen Steckverbinder des Dome-Steuerungskabels vom
Hängearmkabelbaum mit der zugehörigen Stiftleiste P105 im Netzteilkasten.
Ethernet
Relais
Antistatik-Band
Bedienungsanleitung
AUTODOME 7000 Serie (IP und HD)
