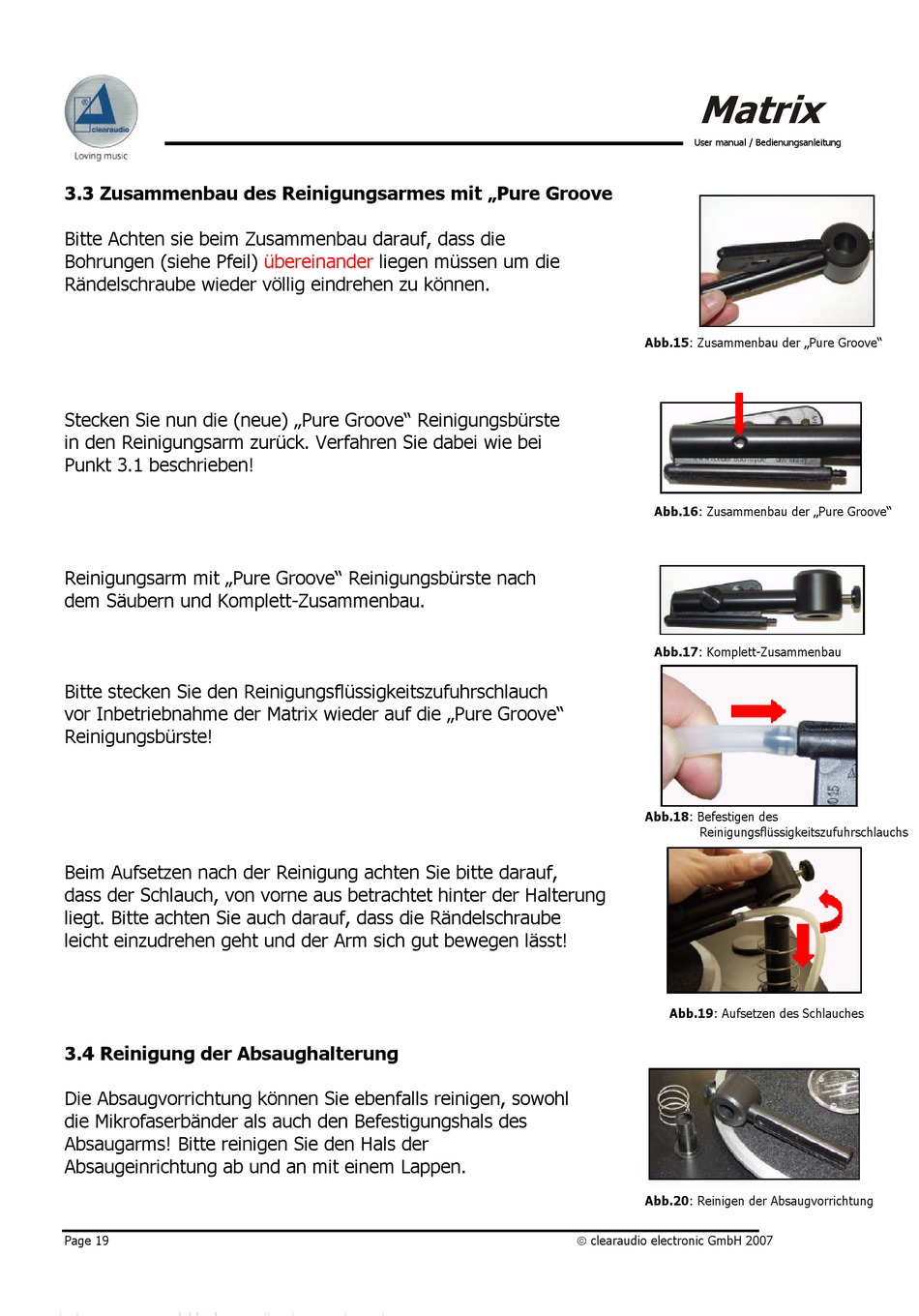

3.3 Zusammenbau des Reinigungsarmes mit „Pure Groove
Bitte Achten sie beim Zusammenbau darauf, dass die
Bohrungen (siehe Pfeil)
Rändelschraube wieder völlig eindrehen zu können.
Stecken Sie nun die (neue) „Pure Groove" Reinigungsbürste
in den Reinigungsarm zurück. Verfahren Sie dabei wie bei
Punkt 3.1 beschrieben!
Reinigungsarm mit „Pure Groove" Reinigungsbürste nach
dem Säubern und Komplett-Zusammenbau.
Bitte stecken Sie den Reinigungsflüssigkeitszufuhrschlauch
vor Inbetriebnahme der Matrix wieder auf die „Pure Groove"
Reinigungsbürste!
Beim Aufsetzen nach der Reinigung achten Sie bitte darauf,
dass der Schlauch, von vorne aus betrachtet hinter der Halterung
liegt. Bitte achten Sie auch darauf, dass die Rändelschraube
leicht einzudrehen geht und der Arm sich gut bewegen lässt!

3.4 Reinigung der Absaughalterung

Die Absaugvorrichtung können Sie ebenfalls reinigen, sowohl
die Mikrofaserbänder als auch den Befestigungshals des
Absaugarms! Bitte reinigen Sie den Hals der
Absaugeinrichtung ab und an mit einem Lappen.
Page 19
übereinander liegen müssen um die
Matrix
User manual / Bedienungsanleitung
Abb.15: Zusammenbau der „Pure Groove"
Abb.16: Zusammenbau der „Pure Groove"
Abb.17: Komplett-Zusammenbau
Abb.18: Befestigen des
Reinigungsflüssigkeitszufuhrschlauchs
Abb.19: Aufsetzen des Schlauches
Abb.20: Reinigen der Absaugvorrichtung
