Messgerät öffnen
Ein Sicherungs-. und Batteriewechsel ist aus Sicherheitsgründen nur möglich, wenn alle Messleitungen
vom Messgerät entfernt wurden. Das Batterie- und Sicherungsfach (17) lässt sich bei eingesteckten
Messleitungen nicht öffnen.
Zusätzlich werden beim Öffnen alle Messbuchsen mechanisch verriegelt, um das nachträgliche Ein-
stecken der Messleitungen bei geöffnetem Gehäuse zu verhindern. Die Verriegelung wird automatisch
aufgehoben, wenn das Batterie- und Sicherungsfach wieder verschlossen ist.
Das Gehäusedesign lässt selbst bei geöffnetem Batterie- und Sicherungsfach nur den Zugriff auf Batte-
rie und Sicherungen zu.
Diese Maßnahmen erhöhen die Sicherheit und Bedienungsfreundlichkeit für den Anwender.

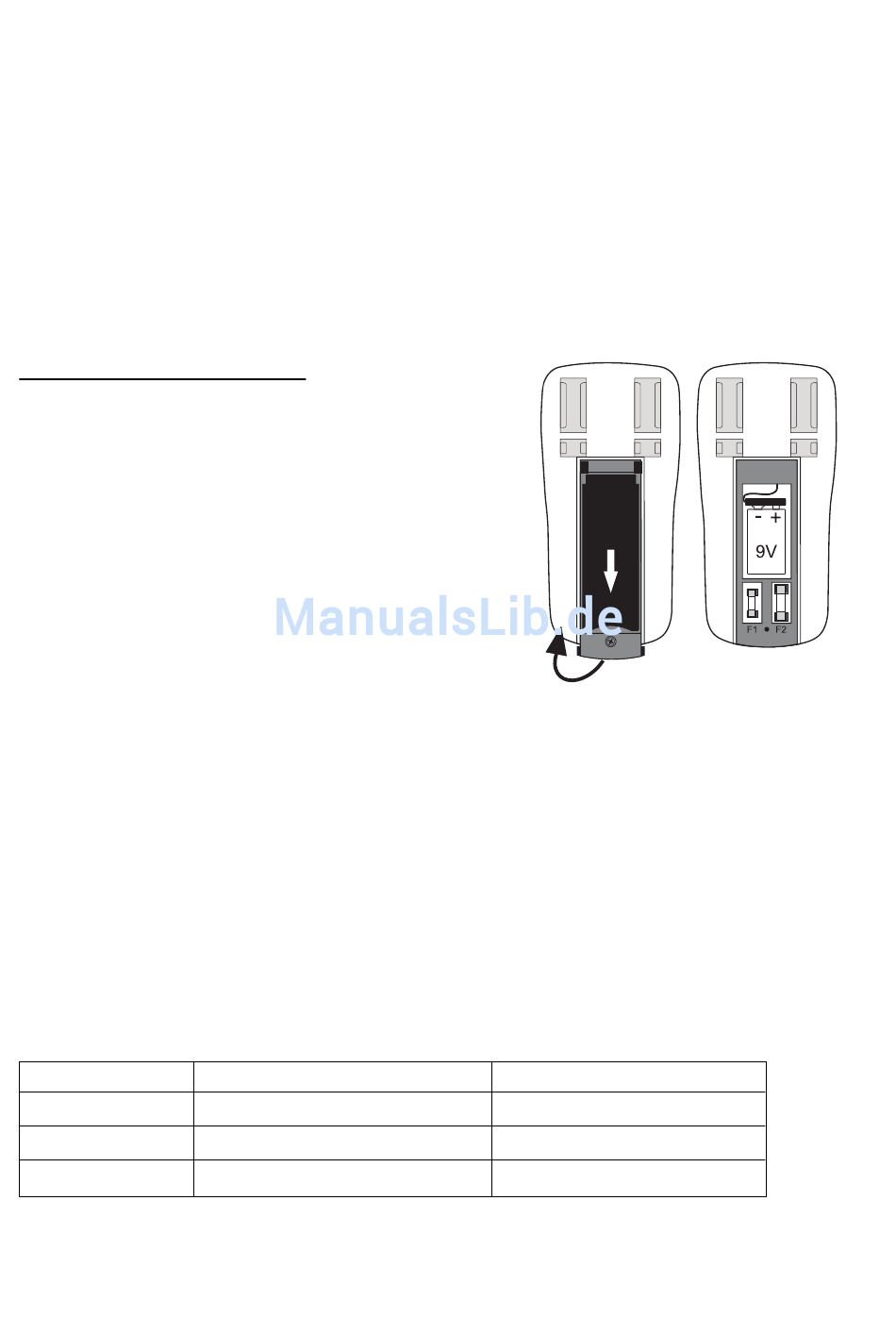

Zum Öffnen gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät und
schalten es aus.
- Lösen und entfernen Sie die rückseitige Batteriefach-
schraube (14).
- Ziehen Sie die Batterie- und Sicherungsabdeckung (13)
ca. 5 mm nach unten vom Messgerät. Die Abdeckung wird
entriegelt. Heben Sie die Abdeckung nach oben weg.
- Die Sicherungen und das Batteriefach sind jetzt zugänglich.
- Verschließen Sie das Gehäuse in umgekehrter Reihen-
folge und verschrauben Sie das Batterie- und Siche-
rungsfach.
- Das Messgerät ist wieder einsatzbereit.

Sicherungswechsel

Die Strommessbereiche sind mit Hochleistungssicherungen abgesichert. Ist keine Messung in diesem
Bereich mehr möglich, muss die Sicherung ausgewechselt werden.
Zum Auswechseln gehen Sie wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen" beschrieben.
- Ersetzen Sie die defekte Sicherung gegen eine neue des selben Typs und Nennstromstärke. Die
Sicherungen haben folgende Werte:
Sicherung
Wert
Abmessung
Typ, Keramik
- Verschließen Sie das Gehäuse wieder sorgfältig.
F1
FF 200 mA H 660V
20 x 5 mm
SIBA 7018040 oder baugleiche
F2
F10A H 600V
25,4 x 6,3 mm
TDC600 oder baugleiche
