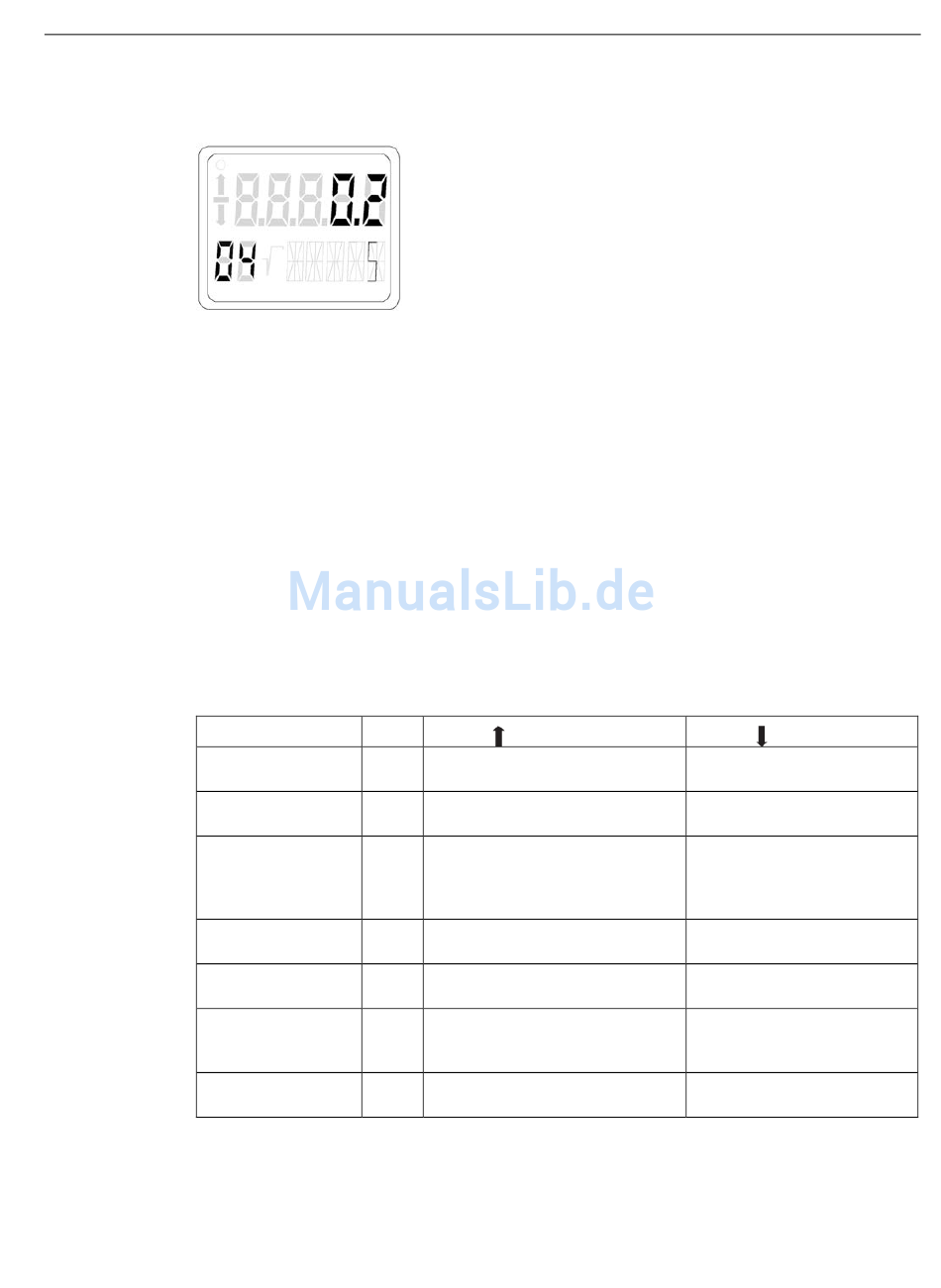

Bild 6-4
Im Beispiel wurde im Modus 4 eine Dämpfung von 0,2 Sekunden eingestellt.
6.4.5
Statusanzeige
Beschreibung
Die Pfeile der Statusanzeige haben je nach Moduseinstellung eine andere Bedeutung. Was
die Pfeile in der jeweiligen Funktion bedeuten, zeigt Ihnen die folgende Tabelle.
Bedeutung
Tabelle 6- 3 Bedeutung der Pfeilanzeigen
Funktion
Messanfang einstel-
len
Messende einstellen
Dämpfung einstellen
Messanfang blind
einstellen
Messende blind ein-
stellen
Lagekorrektur
Wurzeleinsatzpunkt
SITRANS P DS III/P410 mit HART
Betriebsanleitung, 05/2015, A5E00047090-10
Beispiel für Modusanzeige
Modus Anzeige
2
bei Überschreiten des oberen
Stromgrenzwerts
3
bei Überschreiten des oberen
Stromgrenzwerts
4
bei Überschreiten des oberen
Dämpfungswerts
nur für Geräteausführung Druck
5
bei Überschreiten des oberen Sen-
sorlimits
6
bei Überschreiten des oberen Sen-
sorlimits
7
bei Überschreiten der max. Spanne
um mehr als 5 %, bei Überschrei-
ten des oberen Stromlimits
12
bei Überschreiten des Wurzelein-
satzpunkts von 15 %
Bedienen
6.4 Display
Anzeige
bei Unterschreiten des unteren
Stromgrenzwerts
bei Unterschreiten des unteren
Stromgrenzwerts
bei Unterschreiten des unteren
Dämpfungswerts
nur für Geräteausführung
Druck
bei Unterschreiten des unteren
Sensorlimits
bei Unterschreiten des unteren
Sensorlimits
bei Unterschreiten des unteren
Stromlimits
bei Unterschreiten des Wur-
zeleinsatzpunkts von 5 %
