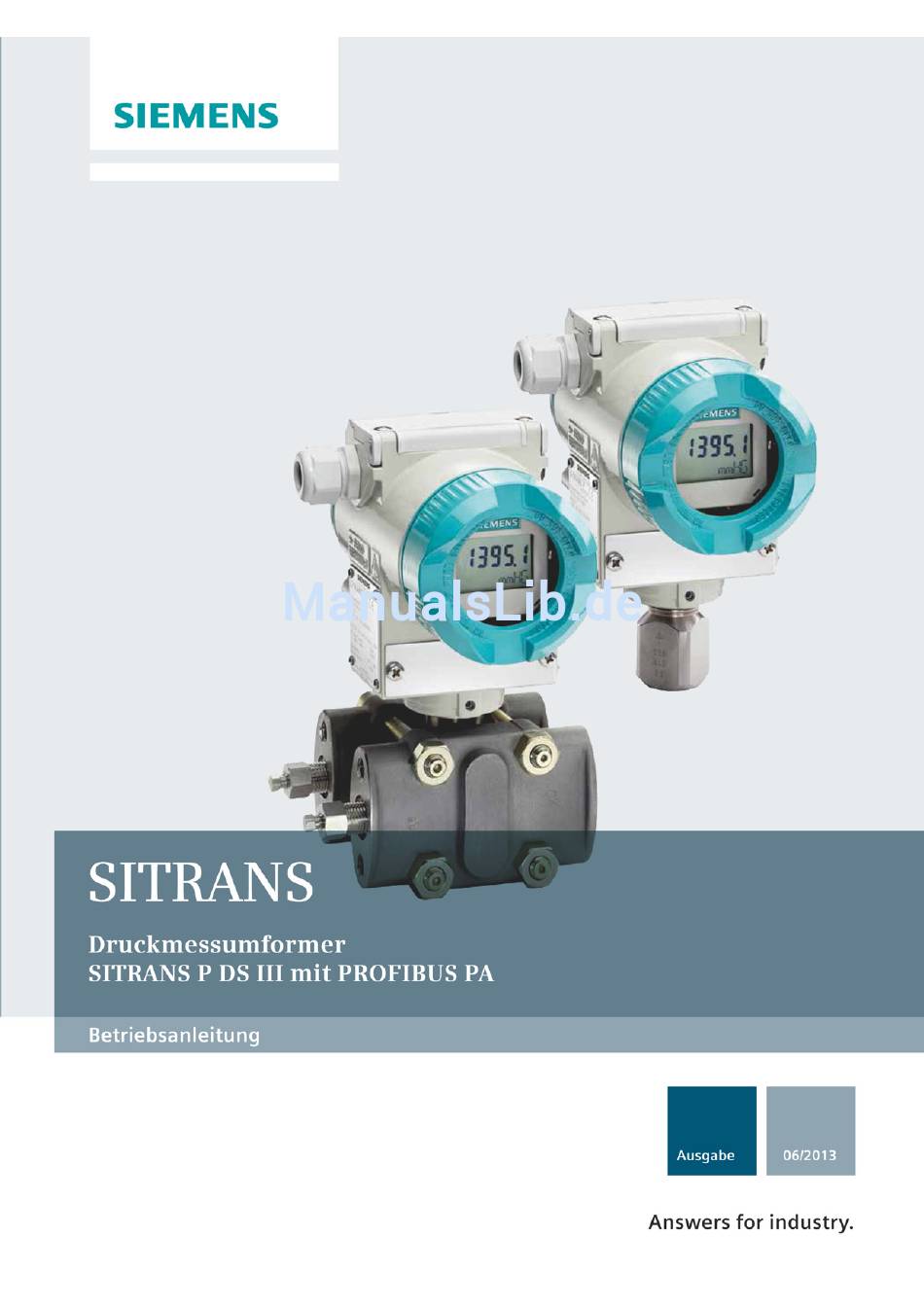

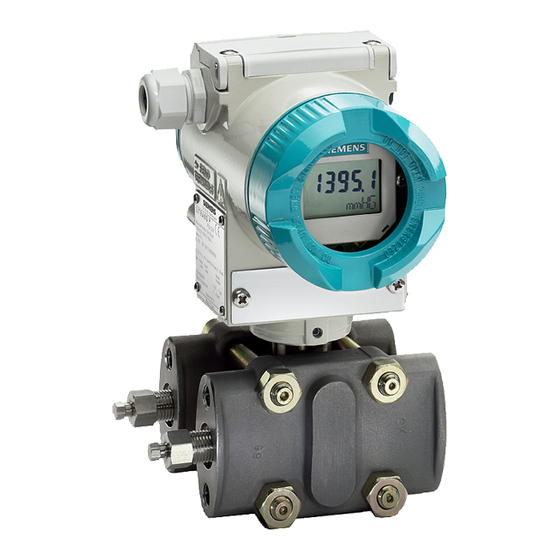

Seite 3: Sitrans P Ds Iii Mit Profibus Pa
___________________ SITRANS P DS III mit PROFIBUS PA Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung SITRANS ___________________ Einbauen/Anbauen Druckmessumformer ___________________ SITRANS P DS III mit PROFIBUS Anschließen ___________________ Bedienen Betriebsanleitung ___________________ Bedienfunktionen über PROFIBUS ___________________ Funktionale Sicherheit ___________________ Konfigurieren/Projektieren ___________________ Inbetriebnehmen ___________________...
Seite 4: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
Messzelle für Absolutdruck aus Baureihe Relativdruck ............... 34 3.6.3.6 Messzelle für Relativdruck, frontbündige Membran..............34 3.6.3.7 Messzelle für Absolutdruck, frontbündige Membran..............35 Druckmittler ..........................36 SIMATIC PDM ..........................36 PROFIBUS ........................... 37 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 6 Bedienelemente vor Ort ......................76 6.5.2 Bedienen über Tasten ......................... 79 6.5.3 Elektrische Dämpfung setzen/einstellen ..................80 6.5.4 Nullpunkt abgleichen ........................81 6.5.5 Tasten- und Funktionssperre ...................... 82 6.5.6 Messwertanzeige ........................82 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 7 Simulation ..........................124 7.10.1 Übersicht Simulation ........................124 7.10.2 Ausgang simulieren ........................124 7.10.3 Eingang simulieren ........................124 7.10.4 Drucksensor simulieren ......................125 7.10.5 Sensor- und Elektroniktemperatur simulieren ................126 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 8 Vor-Ort Bedienung ........................158 8.7.9.2 Konfiguration mit Host-System ....................159 Konfigurieren/Projektieren ........................161 Zyklische Datenübertragung ..................... 161 Konfigurieren ..........................161 9.2.1 Übersicht Konfigurieren ......................161 9.2.2 Konfigurieren der Nutzdaten ..................... 162 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 9 Messgenauigkeit ........................204 13.5 Einsatzbedingungen ........................210 13.6 Konstruktiver Aufbau ........................214 13.7 Anzeige, Tastatur und Hilfsenergie .................... 219 13.8 Zertifikate und Zulassungen ....................... 220 13.9 Kommunikation PROFIBUS ....................... 222 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 10 Inhaltsverzeichnis Maßbilder ............................225 14.1 SITRANS P DS III für Relativdruck und Absolutdruck aus Baureihe Relativdruck ....225 14.2 SITRANS P DS III für Differenzdruck, Durchfluss und Absolutdruck aus Baureihe Differenzdruck ........................... 227 14.3 SITRANS P DS III für Füllstand ....................230 14.4...
Seite 11: Einleitung
Auf der CD finden Sie außerdem den Katalogauszug mit den Bestelldaten, das Software Device Install für SIMATIC PDM zum Nachinstallieren und die benötigte Software. Siehe auch Katalog Prozessinstrumentierung (http://www.siemens.de/prozessinstrumentierung/kataloge) Produktinformation SITRANS P im Internet (http://www.siemens.de/sitransp) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 12: Historie
7MF4234 Absolutdruck aus Baureihe Relativdruck 7MF4334 Absolutdruck aus Baureihe Differenzdruck 7MF4434 Differenzdruck und Durchfluss, PN 32/160 (MAWP 464/2320 psi) 7MF4534 Differenzdruck und Durchfluss, PN 420 (MAWP 6092 psi) 7MF4634 Füllstand SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 13: Überprüfung Der Lieferung
● Senden Sie Geräte und Ersatzteile in der Originalverpackung zurück. ● Wenn die Originalverpackung nicht mehr vorhanden ist, sorgen Sie dafür, dass alle Sendungen durch die Ersatzverpackung während des Transports ausreichend geschützt sind. Für zusätzliche Kosten aufgrund von Transportschäden haftet Siemens nicht. VORSICHT Unzureichender Schutz bei Lagerung Die Verpackung bietet nur eingeschränkten Schutz gegen Feuchtigkeit und Infiltration.
Seite 14: Hinweise Zur Gewährleistung
Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält.
Seite 15: Sicherheitshinweise
● National Electrical Code (NEC - NFPA 70) (USA) ● Canadian Electrical Code (CEC) (Canada) Weitere Bestimmungen für Anwendungen in explosionsgefährdeten Bereichen sind z. B.: ● IEC 60079-14 (international) ● EN 60079-14 (EG) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 16: Konformität Mit Europäischen Richtlinien
Bereichen, können Gefahren für Personal, Anlage und Umwelt entstehen. • Ändern oder reparieren Sie das Gerät nur wie in der Anleitung zum Gerät beschrieben. Bei Nichtbeachtung werden die Herstellergarantie und die Produktzulassungen unwirksam. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 17: Anforderungen An Besondere Einsatzfälle
Fall der Inbetriebnahme, des Betriebs, der Wartung oder des Betriebs in Anlagen berücksichtigen. Sollten Sie weitere Informationen wünschen, die in dieser Anleitung nicht enthalten sind, wenden Sie sich bitte an die örtliche Siemens-Niederlassung oder Ihren Siemens-Ansprechpartner. Hinweis Einsatz unter besonderen Umgebungsbedingungen Insbesondere wird empfohlen, sich vor dem Einsatz des Geräts unter besonderen...
Seite 18 Tastenabdeckung während des Betriebs geschlossen und die Schrauben müssen festgedreht sein. Ein vorübergehendes Öffnen der Tastenabdeckung zu Zwecken der Bedienung des Messumformers ist jederzeit auch während des Betriebs möglich; danach sind die Schrauben wieder festzudrehen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 19 • Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf einer Baugruppe mit EGB- Hinweis zur Versorgung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 20 Sicherheitshinweise 2.4 Einsatz in explosionsgefährdeten Bereichen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 21: Beschreibung
Die Maintenance Station hilft dem Instandhalter eine hohe Anlagenverfügbarkeit zu gewährleisten, diese langfristig durch Optimierungsmaßnahmen abzusichern und die Instandhaltungsmaßnahmen mit minimalem Ressourceneinsatz an Personal, Material, Energie, Kosten, etc. durchzuführen. Die Einbindung der Feldgeräte erfolgt über PROFIBUS PA mit: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 22: Anwendungsbereich
● Relativdruck ● Absolutdruck ● Differenzdruck Mit entsprechender Parametrierung und den dazu notwendigen Anbauteilen (z. B. Durchflussblenden und Druckmittler) können Sie den Messumformer auch für folgende zusätzliche Messarten einsetzen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 23 ● Relativdruck, gut geeignet für kleine positive oder negative Drücke ● Zusammen mit einem Drosselgerät: Durchfluss q ~ Der kleinste Messbereich beträgt 20 mbar (8.03 inH O), der größte 30 bar (435 psi). SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 24: Aufbau
Typschild (allgemeine Informationen) Bild 3-2 Geräteansicht des Messumformers: Links: Vorderansicht, Rechts: Rückansicht ● Das Elektronikgehäuse besteht aus Aluminiumdruckguss oder Edelstahlfeinguss. ● Das Gehäuse besitzt vorne und hinten jeweils einen abschraubbaren, runden Deckel. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 25: Aufbau Typschilder
Aufbau Typschild mit allgemeinen Informationen Seitlich am Gehäuse befindet sich das Typschild mit der Bestellnummer und weiteren wichtigen Angaben, wie Konstruktionsdetails oder Technische Daten. ① ② Bestellnummer (MLFB-Nummer) Fabrikationsnummer Bild 3-3 Beispiel für Typschild SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 26: Aufbau Typschild Mit Informationen Zu Zulassungen
(Temperaturklasse) ② ⑥ Kategorie für den Einsatzbereich Geräteschutzniveau ③ ⑦ Zündschutzart Firmwarekennung ④ ⑧ Gruppe (Gas, Staub) Hardwarekennung Bild 3-4 Beispiel für Typschild Aufbau Messstellenschild Bild 3-5 Beispiel für Messstellenschild SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 27: Arbeitsweise
Dieses Kapitel beschreibt, wie der Messumformer arbeitet. Zuerst wird die Elektronik beschrieben und danach das physikalische Prinzip der Sensoren, die bei den verschiedenen Geräteausführungen für die einzelnen Messarten eingesetzt werden. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 28: Arbeitsweise Der Elektronik
● Das digitale Signal wird in einem Mikrocontroller ausgewertet und bezüglich Linearität und Temperaturverhalten korrigiert. ⑦ ● Das Signal wird über eine potenzialgetrennte PA-Schnittstelle am PROFIBUS PA zur Verfügung gestellt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 29: Bedienung
Die zu messende Prozessgröße heißt in den folgenden Abschnitten allgemein Eingangsdruck. Übersicht Folgende Arbeitsweisen werden beschrieben: ● Relativdruck ● Absolutdruck ● Differenzdruck und Durchfluss ● Füllstand Folgende Prozessanschlüsse sind z. B. verfügbar: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 30: Messzelle Für Relativdruck
ändert den Widerstandswert der vier Piezowiderstände (Brückenschaltung) des Relativdrucksensors. Die Widerstandsänderung bewirkt eine dem Eingangsdruck proportionale Brückenausgangsspannung. Die Messumformer mit Messspannen ≤ 63 bar messen den Eingangsdruck gegen Atmosphäre, jene mit Messspannen ≥ 160 bar gegen Vakuum. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 31: Messzelle Für Differenzdruck Und Durchfluss
⑧ ● Durch den Differenzdruck wird die Trennmembran ausgelenkt. Die Auslenkung ändert den Widerstandswert der vier Piezowiderstände (Brückenschaltung) des Differenzdrucksensors. ● Die Widerstandsänderung bewirkt eine dem Differenzdruck proportionale Brückenausgangsspannung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 32: Messzelle Für Füllstand
Überlastung. ⑥ ● Durch den Differenzdruck wird die Trennmembran ausgelenkt. Die Auslenkung ändert den Widerstandswert der vier dotierten Piezowiderstände in Brückenschaltung. ● Die Widerstandsänderung bewirkt eine dem Differenzdruck proportionale Brückenausgangsspannung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 33: Messzelle Für Absolutdruck Aus Baureihe Differenzdruck
② Minus-Seite der Messzelle lenkt die Trennmembran aus. Die Auslenkung ändert den Widerstandswert der vier Piezowiderstände (Brückenschaltung) des Absolutdrucksensors. ● Die Widerstandsänderung bewirkt eine dem Absolutdruck proportionale Brückenausgangsspannung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 34: Messzelle Für Absolutdruck Aus Baureihe Relativdruck
Absolutdrucksensors. Die Widerstandsänderung bewirkt eine dem Eingangsdruck proportionale Brückenausgangsspannung. 3.6.3.6 Messzelle für Relativdruck, frontbündige Membran ① ⑤ Referenzdrucköffnung Füllflüssigkeit ② ⑥ Messzelle Relativdrucksensor ③ Prozessanschluss Eingangsdruck ④ Trennmembran Bild 3-12 Funktionsplan Messzelle für Relativdruck, frontbündige Membran SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 35: Messzelle Für Absolutdruck, Frontbündige Membran
Füllflüssigkeit auf den ⑤ Absolutdrucksensor übertragen und lenkt dessen Messmembran aus. Die Auslenkung ändert den Widerstandswert der vier Piezowiderstände (Brückenschaltung) des Absolutdrucksensors. Die Widerstandsänderung bewirkt eine dem Eingangsdruck proportionale Brückenausgangsspannung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 36: Druckmittler
SIMATIC PDM bietet eine einfache Beobachtung der Prozesswerte, Alarme und Zustandsinformationen des Messumformers. Mit SIMATIC PDM können Sie Prozessgerätedaten: ● Anzeigen ● Einstellen ● Ändern ● Abspeichern ● Diagnostizieren ● Auf Plausibilität prüfen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 37: Profibus
Koppeleinheiten mit dem schnellen PROFIBUS DP verbunden. An diesem ist auch das Prozessleitsystem angeschlossen. Beide Bussysteme nutzen eine einheitliche Protokollschicht. Damit ist der PROFIBUS PA eine "kommunikationskompatible" Verlängerung des PROFIBUS DP ins Feld. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 38: Eigenschaften
Geräten abgeholt werden oder Einstellungen in den Geräten vorgenommen werden. 3.9.3 Eigenschaften Der PROFIBUS PA ermöglicht eine bidirektionale Kommunikation eines Busmasters mit den Feldgeräten. Gleichzeitig versorgt die geschirmte Zweidrahtleitung die Zweileiter-Feldgeräte mit der Hilfsenergie. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 39: Einbauen/Anbauen
Werkstoffverträglichkeit Siemens kann Sie bei der Auswahl der messstoffbenetzten Komponenten des Sensors unterstützen. Die Verantwortung für die Auswahl liegt jedoch vollständig bei Ihnen. Siemens übernimmt keine Haftung für Fehler oder Versagen aufgrund von Werkstoffunverträglichkeit. SITRANS P DS III mit PROFIBUS PA...
Seite 40 • Montieren Sie bei einem Conduit-System eine Zündsperre in definiertem Abstand zum Geräteeingang. Beachten Sie die in den einschlägigen Zulassungen erwähnten nationalen Vorschriften und Anforderungen. Siehe auch Technische Daten (Seite 195) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 41 Zünddurchschlagssicherer Spalt WARNUNG Verlust des Explosionsschutzes Explosionsgefahr in explosionsgefährdeten Bereichen durch geöffnetes oder nicht ordnungsgemäß geschlossenes Gerät. • Schließen Sie das Gerät wie in Kapitel "PROFIBUS Montagerichtlinie (Seite 66)" beschrieben. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 42 "Technische Daten (Seite 195)". VORSICHT Äußere Lasten Geräteschaden durch starke äußere Lasten (z. B. Wärmeausdehnung oder Rohrspannungen). Messstoff kann freigesetzt werden. • Vermeiden Sie, dass starke äußere Lasten auf das Gerät einwirken. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 43: Anforderungen An Den Einbauort
Dichtungen und Kabelverschraubungen verwendet werden. • Montieren Sie das Gerät mit geeignetem Werkzeug. Beachten Sie die Angaben im Kapitel "Technische Daten (Seite 195)", z. B. die Drehmomente für die Installation. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 44: Demontage
• Wenn das Gerät gefährliche Messstoffe enthält, müssen Sie das Gerät vor der Demontage entleeren. Achten Sie darauf, dass keine umweltgefährdenden Messstoffe freigesetzt werden. • Sichern Sie verbleibende Anschlüsse so, dass bei versehentlichem Prozessstart kein Schaden als Folge der Demontage entstehen kann. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 45: Montage (Außer Füllstand)
Installieren Sie den Messumformer oberhalb der Druckentnahmestelle. Verlegen Sie die Druckleitung mit stetigem Gefälle zur Druckentnahmestelle, damit entstehendes Kondensat in die Hauptleitung ablaufen kann und der Messwert nicht verfälscht wird. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 46: Montieren (Außer Füllstand)
● An einer Wand oder einem Montagegestell mit zwei Schrauben ● Mit einem Rohrbügel an einem waagrecht oder senkrecht verlaufenden Montagerohr (Ø 50 bis 60 mm) Der Messumformer wird mit zwei beiliegenden Schrauben am Montagewinkel befestigt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 47 Einbauen/Anbauen 4.3 Montage (außer Füllstand) Bild 4-1 Befestigung des Messumformers mit Montagewinkel Bild 4-2 Befestigung des Messumformers mit Montagewinkel am Beispiel Differenzdruck bei waagrechten Wirkdruckleitungen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 48: Montage "Füllstand
Montage "Füllstand" 4.4.1 Hinweise zur Montage für Füllstand Voraussetzungen Hinweis Vergleichen Sie die gewünschten Betriebsdaten mit den Daten auf dem Typschild. Beachten Sie bei Druckmittleranbau ergänzend die Angaben auf dem Druckmittler. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 49: Montieren Für Füllstand
Achten Sie darauf, dass die Dichtung zentrisch liegt und dass sie an keiner Stelle die Beweglichkeit der Trennmembran des Flansches einschränkt, da sonst die Dichtigkeit des Prozessanschlusses nicht gewährleistet ist. 2. Schrauben Sie den Flansch des Messumformers an. 3. Beachten Sie die Einbaulage. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 50: Anschluss Der Minusdruckleitung
= ρ · g · h Messende: p = ρ · g · h Messanordnung am offenen Behälter Untere Füllhöhe Δp Messanfang Obere Füllhöhe Δp Messende Druck ρ Dichte des Messstoffs im Behälter Erdbeschleunigung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 51: Montage Am Geschlossenen Behälter
Bei Messung am geschlossenen Behälter mit starker Kondensatbildung muss die Minusdruckleitung gefüllt (meist mit dem Messstoffkondensat) und ein Abgleichgefäß eingebaut sein. Sie können das Gerät z. B. durch den Zweifach-Ventilblock 7MF9001-2 absperren. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 52: Messanordnung Am Geschlossenen Behälter (Starke Kondensatbildung)
Der Prozessanschluss auf der Minus-Seite ist ein Innengewinde -18 NPT oder ein Ovalflansch. Stellen Sie die Leitung für den Minusdruck z. B. aus nahtlosem Stahlrohr 12 mm x 1,5 mm her. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 53: Montage "Druckmittler
Fittings- und Flanschbauteile durch die Wahl des Werkstoffs und der Druckstufe. Die auf dem Druckmittler angegebene Druckstufe gilt für Referenzbedingungen gemäß IEC 60770. • Entnehmen Sie den maximal zulässigen Druck bei höheren Temperaturen der Norm, die auf dem Druckmittler angegeben ist. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 54: Montage Für Druckmittler Mit Kapillarleitung
– Wenn Halocarbonöl als Füllflüssigkeit eingesetzt wird, ist dieser maximale Höhenunterschied nur H = 4 m, siehe hierzu Montageart A und Montageart B. 1max. Wenn bei der Messung negativer Überdruck auftritt, verringern Sie den zulässigen Höhenunterschied entsprechend. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 55 Dichte des Füllöls in der Kapillarleitung zum Druckmittler Öl Erdbeschleunigung Untere Füllhöhe Obere Füllhöhe Abstand Behälterflansch zu Druckmessumformer Bei Absolutdruckmessungen (Vakuum) montieren Sie das Messgerät mindestens auf gleicher Höhe mit dem Druckmittler oder unterhalb (siehe Montagearten C). SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 56: Montagearten Für Absolutdruckmessungen (Geschlossene Behälter)
Druckmessumformer für Absolutdruck stets unterhalb der Messstelle: H ≥ 200 mm (7.9 inch) Legende Messanfang Messende Anfangsdruck Anfang Enddruck Ende ρ Dichte des Füllöls in der Kapillarleitung zum Druckmittler Öl Erdbeschleunigung Abstand Behälterflansch zu Druckmessumformer SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 57: Montageart Für Differenzdruck- Und Durchflussmessungen
Anfang Öl Messende: - ρ * g * H Ende Öl Legende Messanfang Messende Anfangsdruck Anfang Enddruck Ende ρ Dichte des Füllöls in der Kapillarleitung zum Druckmittler Öl Erdbeschleunigung Stutzenabstand SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 58: Montagearten Für Füllstandmessungen (Geschlossene Behälter)
* g * H Öl Legende Messanfang Messende ρ Dichte des Messstoffs im Behälter ρ Dichte des Füllöls in der Kapillarleitung zum Druckmittler Öl Erdbeschleunigung Untere Füllhöhe Obere Füllhöhe Stutzenabstand SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 59 * g * H - ρ * g * H Öl Messende: = ρ * g * H - ρ * g * H Öl Zwischen den Messstellen, kein Vakuum SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 60: Messzelle Gegenüber Gehäuse Verdrehen
Bild 4-4 Beispiel: Drehbereich bei Messumformern für Druck und Absolutdruck aus Baureihe Relativdruck Der Drehbereich bei Messumformern für Differenzdruck und Durchfluss, Absolutdruck aus Baureihe Differenzdruck und Füllstand ist ähnlich gekennzeichnet. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 61: Display Drehen
Lagen wieder verschrauben. Eine Drehung um ±90° oder ±180° ist dabei möglich. 3. Schrauben Sie die Deckel bis zum Anschlag ein. 4. Sichern Sie die Deckel mit der Deckelsicherung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 62 Einbauen/Anbauen 4.7 Display drehen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 63: Anschließen
• Schließen Sie das Gerät entsprechend den vorgeschriebenen Versorgungs- und Signalstromkreisen an. Die betreffenden Vorschriften finden Sie in den Zertifikaten, im Kapitel "Technische Daten (Seite 195)" bzw. auf dem Typschild. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 64 Explosionsgefahr durch Ausgleichsströme zwischen dem explosionsgefährdeten Bereich und dem nicht explosionsgefährdeten Bereich. • Erden Sie geschirmte Leitungen, die in den explosionsgefährdeten Bereich führen, nur auf einer Seite. • Bei beidseitiger Erdung müssen Sie einen Potenzialausgleichsleiter verlegen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 65: Ausnahmen
Es ist nicht zulässig, das Gerät über den "+" Anschluss zu erden. Es kann zu Fehlfunktionen mit dauerhafter Schädigung des Geräts kommen. • Wenn erforderlich, erden Sie das Gerät über den "-" Anschluss. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 66: Gerät Anschließen
Mehr Informationen zu PROFIBUS und PROFINET finden Sie im Internet "PI PROFIBUS - PROFINET (http://www.profibus.com/community/regional-pi-associations/germany/)" > DOWNLOADS unter "Installations-Richtlinien". Gerät öffnen 1. Schrauben Sie den Deckel des elektrischen Anschlussraums ab. Das Gehäuse ist an der Seite mit "FIELD TERMINAL" gekennzeichnet. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 67: Vorgehensweise
PROFIBUS PA/FOUNDATION™ Fieldbus FF ② Kabeleinführung für Hilfsenergie/Analogausgang ③ Anschlussklemmen ④ Teststecker für Gleichstrommessgerät oder Anschlussmöglichkeit für externe Anzeige ⑤ Deckelsicherung ⑥ Schutzleiteranschluss/Potenzialausgleichklemme ⑦ Prozessanschluss ⑧ Erdungsklemme Bild 5-1 Elektrischer Anschluss, Stromversorgung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 68: Gerät Schließen
Deckelsicherung bei Edelstahlgehäuse Bild 5-2 Geräteansicht des Messumformers: Links: Rückansicht, Rechts: Vorderansicht Siehe auch Aufbau (Seite 24) Stecker M12 anschließen Vorgehensweise VORSICHT Es darf keine leitende Verbindung zwischen Schirm und Steckergehäuse bestehen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 69 7. Befestigen Sie die Teile der Leitungsbuchse, wie vom Steckerhersteller beschrieben. Bild 5-3 Anschlusskabel vorbereiten ① ③ Bezugskante für das Abisolieren Isolierschlauch über Schirm ② ④ Bezugskante für Maßangabe bei Schrumpfschlauch Kabelmontage SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 70 5.3 Stecker M12 anschließen Belegung Belegungsplan Stecker M12 Belegungsplan Buchse M12 ① ① Gewinde M12x1 Positioniernut ② Positioniernase Nicht angeschlossen Nicht angeschlossen Schirm Schirm Mittlerer Kontakt der Buchse nicht bestückt SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 71: Bedienen
Gerät mit Display bedienen können. Tabelle 6- 1 Bedienfunktionen Funktion Über Tasten Über PROFIBUS Elektrische Dämpfung Nullpunktabgleich (Lagekorrektur) Tastensperre und Schreibschutz Messwertanzeige Einheit Busadresse Gerätebetriebsart Dezimalpunkt Nullpunktverstellung Abgleich LO Abgleich HI Anwenderspezifische Kennlinie Nein SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 72: Grundlegende Sicherheitshinweise
Wenn seit der letzten Tastenbetätigung mehr als 2 Minuten verstrichen sind, wird die Einstellung gespeichert und automatisch zur Messwertanzeige zurückgekehrt. Wenn das Gerät mit Blinddeckel ausgeliefert ist, gelten die Bedienhinweise im Kapitel "Vor- Ort-Bedienung (Seite 76)". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 73: Display
Unterer Grenzwert unterschritten Oberer Grenzwert überschritten Die Anzeigen werden auch Status genannt, da sie von den Einstellungen abhängige Bedeutungen haben. ⑧ Wenn die Kommunikationsanzeige blinkt, zeigt dies eine aktive Kommunikation an. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 74: Einheitenanzeige
Messwertanzeige die Meldung "Error". In der unteren Zeile des Displays erscheint ein Statuscode, welcher die Art des Fehlers angibt. Zusätzlich steht diese Diagnoseinformation über PROFIBUS zur Verfügung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 75: Modusanzeige
Im Beispiel wurde im Modus 4 eine Dämpfung von 0,2 Sekunden eingestellt. 6.4.5 Statusanzeige Beschreibung Die Pfeile der Statusanzeige haben je nach Moduseinstellung eine andere Bedeutung. Was die Pfeile in der jeweiligen Funktion bedeuten, zeigt Ihnen die folgende Tabelle. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 76: Bedeutung
Sie bedienen den Messumformer vor Ort mit den Tasten. Über einstellbare Modi können Sie die in der Tabelle beschriebenen Funktionen anwählen und ausführen. Bei einem Gerät ohne Display ist keine Bedienung über Tasten möglich. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 77: Bedienelemente
Wenn Sie sich im Messmodus befinden und nicht "L", "LA" oder "LL" in der Modusanzeige erscheint, ist die Vor-Ort-Bedienung möglich. Bei gesperrter Bedienung ist das Lesen der Parameter möglich. Wenn Sie versuchen, Parameter zu ändern, erhalten Sie eine Fehlermeldung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 78 Erweiterungen • (Seite 89) Altgerät SITRANS P/PA • profilkonform 1 AI, 1 TOT • Dezimalpunkt nach nach Position des Dezimalpunkts in der Anzeige links rechts Nullpunkt-Verstellung Anzeige des aktuellen Messbereichs SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 79: Bedienen Über Tasten
Damit speichern Sie die Werte und das Gerät springt in den nächsten Modus. 5. Schließen Sie die Tastenabdeckung mit beiden Schrauben. Hinweis Wenn seit der letzten Tastenbetätigung mehr als 2 Minuten verstrichen sind, wird die Einstellung gespeichert und automatisch zur Messwertanzeige zurückgekehrt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 80: Elektrische Dämpfung Setzen/Einstellen
Um die elektrische Dämpfung einzustellen, gehen Sie folgendermaßen vor: 1. Stellen Sie Modus 4 ein. 2. Stellen Sie die gewünschte Dämpfung ein. 3. Speichern Sie mit der Taste [M]. Ergebnis Elektrische Dämpfung ist auf gewünschte Zeitkonstante eingestellt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 81: Nullpunkt Abgleichen
Um den Nullpunkt abzugleichen, gehen Sie folgendermaßen vor: 1. Legen Sie den Referenzdruck an. 2. Stellen Sie Modus 7 ein. 3. Stellen Sie den Referenzdruck auf dem Display ein. 4. Speichern Sie mit der Taste [M]. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 82: Tasten- Und Funktionssperre
In Modus 13 wählen Sie eine Variable, welche die Quelle der Messwertanzeige repräsentiert. Die Variable richtet sich nach der Messart, die im Werk oder über den Bus eingestellt wurde. Die Messart kann nicht vor Ort eingestellt werden. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 83 Tabelle 6- 6 Messart "Durchfluss" Quelle der Messwertanzeige Variable Verfügbare Einheit Aus Funktionsblock Analogeingang: [0] : Ausgang Füllstand Benutzerspezifisch Aus Messblock für Druck: [1] : Sekundärvariable 1 SEC 1 Druck SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 84 Volumen [3] : Sensortemperatur TMP S Temperatur [4] : Elektroniktemperatur TMP E Temperatur Siehe auch Blockmodell für Messwerterfassung und Verarbeitung (Seite 95) Messblock für Druck (Transducer Block 1) (Seite 98) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 85: Einheit
Tabelle 6- 9 Einheit für Druck (P) Einheit Anzeige Einheit Anzeige g/cm² G/cm2 kg/cm² KGcm2 inH2O INH2O inH2O(4°C) INH2O mmH2O mmH2O mbar mbar mmH2O(4°C) mmH2O torr Torr ftH2O FTH2O inHg IN HG mmHg mm HG SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 86 Liter / Tag Britisch Barrel liquid / bbl/M Minute Millionen Liter / Tag ml/ D Britisch Barrel liquid / bbl/H Stunde / Sekunde FT3/S Britisch Barrel liquid / bbl/D / Minute FT3/M SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 87 Tabelle 6- 14 Einheit für Masse (M) Einheit Anzeige Einheit Anzeige STon STon LTon LTon Tabelle 6- 15 Einheit für Temperatur (T) Einheit Anzeige Einheit Anzeige °F °F °C °C °R °R SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 88: Busadresse
1. Stellen Sie Modus 15 ein. In der Messwertanzeige erscheint die aktuell eingestellte Busadresse des Geräts. 2. Wählen Sie die Busadresse im Rahmen des zulässigen Bereichs. 3. Speichern Sie mit der Taste [M]. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 89: Gerätebetriebsart
Voller Funktionsumfang des SITRANS P mit: Funktionsblock Analogeingang • Zählwerk • Austauschbar gegen das Vorgängergerät SITRANS P/PA [128] Profilkonform: Austauschbar gegen Messumformer nach PROFIBUS PA-Profil 3.0 mit: Funktionsblock Analogeingang • Zählwerk. • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 90: Position Des Dezimalpunkts
Siehe auch Fehler (Seite 192) 6.5.10 Position des Dezimalpunkts Einleitung In Modus 17 stellen Sie die Position des Dezimalpunkts ein. Das Gerät kann Messwerte mit bis zu vier Nachkommastellen darstellen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 91: Anzeige Der Nullpunkt-Verstellung
Nullpunktabgleich in Modus 7 oder durch den Abgleichvorgang in Modus 19 und Vorgehensweise Um die aktuelle Nullpunkt-Verstellung anzuzeigen, gehen Sie folgendermaßen vor: 1. Modus 18 einstellen. Im Display steht die aktuelle Nullpunkt-Verstellung. 2. Schließen Sie mit der Taste [M]. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 92: Abgleich Lo
Falls Sie in die Messwertanzeige wechseln, ohne eine ausreichend große Abgleichspanne zu berücksichtigen, wird der Status des Drucks "Schlecht" B_004 angezeigt. Die Ausfall-Logik des Funktionsblocks wird aktiv. Der Ausgang führt den Status "Unsicher" U_0xx, je nach Einstellung. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 93: Abgleich Hi
Um HI abzugleichen, gehen Sie folgendermaßen vor: 1. Stellen Sie Modus 20 ein. Im Display steht der Wert des letzten Abgleichvorgangs mit der zugehörigen Einheit. 2. Legen Sie den Referenzdruck an. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 94: Abgleich Hi Einsehen
Im Display steht der Wert des letzten Abgleichvorgangs mit der zugehörigen Einheit. 2. Verlassen Sie den Modus mit der Taste [M]. Siehe auch Fehler (Seite 192) Sensor abgleichen (Seite 127) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 95: Bedienfunktionen Über Profibus
Blockmodell für Messwerterfassung und Verarbeitung Die Gerätefunktionen sind in Blöcke unterschiedlicher Aufgabenbereiche gegliedert. Parametrieren lassen sie sich in der azyklischen Datenübertragung. Druck Sensor Temperatur Bild 7-1 Blockschaltbild der Messwerterfassung und -verarbeitung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 96 Der Ausgang dieses Blocks gibt die summierten Werte und die zugehörigen Statusinformationen weiter an den PROFIBUS. Vor-Ort-Bedienung und Display Das Display stellt den gewünschten Messwert mit seiner physikalischen Einheit dar. Über die Vor-Ort-Bedienung können Sie verschiedene Funktionen einstellen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 97: Verbindung Zwischen Den Blöcken Über Parameter
Sekundärvariable 2 Messwert (Primärvariable) Sekundärvariable 3 Druckrohwert Messblock für Elektroniktemperatur Elektroniktemperatur Funktionsblock Analogeingang Ausgang Funktionsblock Zählwerk Zählwerkausgang Siehe auch Messwertanzeige (Seite 82) Zyklische Datenübertragung (Seite 161) Azyklische Datenübertragung (Seite 167) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 98: Messblock Für Druck
Ausgangsbereich usw., sind über azyklische Zugriffe veränderbar. Druck SEC 1 Sekundärvariable 1 Sensor SEC 2 Sekundärvariable 2 Temperatur PRIM Primärvariable SEC 3 Sekundärvariable 3 Bild 7-2 Funktionsgruppen des Messblocks für Druck SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 99 Über eine Multiplikation mit der Dichte lässt sich aus einem Volumen die Masse berechnen. Er wird in der SEC 3 abgelegt. Der Temperaturwert des Drucksensors ist im Parameter "Temperatur" verfügbar. Siehe auch Azyklische Datenübertragung (Seite 167) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 100: Funktionsgruppe Linearisierungsart
Keine Linearisierung Füllstand: Höhe Linear Keine Linearisierung Füllstand: Benutzer Linearisierung von Behälterkennlinien. Volumen definiert Der Zusammenhang zwischen (Tabelle) Füllhöhe und Volumen wird durch max. 31 Stützstellen mit beliebigen Abständen beschrieben. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 101 Das Gerät prüft, zwischen welchen beiden Stützstellen der Druck (Sekundärvariable 1) bezogen auf den Messbereich liegt. Um den Druck auf den Messwert (Primärvariable) abzubilden, interpoliert das Gerät zwischen den Stützstellen durch eine Gerade. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 102: Einheiten Des Messblocks Für Druck
Im Messblock für Druck haben Sie an vier verschiedenen Stellen die Möglichkeit, Einheiten zu wählen. Je nach Messart sind Einheiten aus folgenden Messfunktionen erlaubt: Tabelle 7- 5 Übersicht der verfügbaren Einheiten Variable Messart Druck Füllstand Volumen Volumenfluss Massefluss Druckrohwert Sekundärvariable 1 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 103: Messblock Für Elektroniktemperatur
Status "UNCERTAIN – Value not accurate – high/low-limit". Begleitet wird dieser Vorgang von einer PROFIBUS-Diagnosemeldung "Elektroniktemperatur zu hoch". Weiterhin stehen Schleppzeiger für Maximal- und Minimalwerte zur Verfügung. Siehe auch Schleppzeiger (Seite 123) Status (Seite 164) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 104: Funktionsblock Analogeingang
Grenzwerte überprüft. Dabei steht jeweils eine obere und untere Warn- und Alarmgrenze zur Verfügung. Wenn der Messwert den Status "Schlecht" hat, kann die Ausfalllogik einen Sicherheits- Vorgabewert ausgeben: Das kann wahlweise der letzte brauchbare Messwert oder ein vorgegebener Ersatzwert sein. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 105: Funktionsblock Zählwerk
Funktionsblock wird bei der Durchflussmessung verwendet. Das folgende Bild zeigt die Verarbeitung der Messwerte bis zu den Ausgangswerten. Eingehender Messwert aus dem Messblock für Druck Manuell Out of Service Ausgang (Wert, Status) AUTO Automatisch Bild 7-6 Funktionsgruppen des Funktionsblocks Zählwerk SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 106: Übersicht Bedienfunktionen
Im Messbetrieb werden Messwerte wie Druck, Füllstand oder Durchfluss über die PROFIBUS-PA-Schnittstelle bereitgestellt. Die PROFIBUS-PA-Kommunikation wird mit dem Kommunikationszeichen "o" im Display signalisiert. Siehe auch Elemente des Displays (Seite 73) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 107: Einstellungen
Die aktuellen Einstellungen werden aus dem Gerät geladen. 2. Kontrollieren Sie die aktuellen Einstellungen. 3. Ändern Sie erforderliche Einstellungen. 4. Laden Sie die Parametereinstellungen ins Gerät. 5. Speichern Sie die Parametereinstellungen auch offline. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 108: Druckmessung
> > Arbeitsbereich Einheit: Längeneinheit [m, cm, mm, ft, in, yd] Anfangswert Endwert ● Stellen Sie eine Zuordnung zwischen dem Füllstandmesswert und dem Ausgangswert her, indem Sie diese Parameter einstellen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 109 Volumen, können Sie zusätzlich eine Kennlinie angeben: > Eingang > > Transducer Block 1 Messumformertyp: Volumen > > > Kennlinie Kennlinientyp: Benutzerdefinierte Tabelle > > > Stützstellen Neue Anzahl max. 31 Stützstellen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 110: Massemessung
, l ...] Anfangswert Endwert ● Besteht bei Ihrem Behälter kein linearer Zusammenhang zwischen Füllstandhöhe und Volumen, können Sie zusätzlich eine Kennlinie angeben: > Eingang > > Transducer Block 1 Messumformertyp: Volumen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 111: Durchflussmessung
Messart Ausgang Aktueller Durchfluss/Zeit Zählwerkausgang Geflossenes Volumen oder geflossene Masse über einen Zeitbereich Ausgang, Zählwerkausgang Aktueller Durchfluss/Zeit, geflossenes Volumen oder geflossene Masse über einen Zeitbereich, Zählwerkausgang rücksetzen (mit SIMATIC PDM) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 112 ● Zur Erfassung des aktuellen Durchflusses verwenden Sie den "Function Block 1 – Analog Input". Stellen Sie eine Zuordnung zwischen dem Durchflussmesswert und dem Ausgangswert her, indem Sie die folgenden Parameter einstellen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 113: Einsatzpunkt Der Wurzelfunktion, Schleichmengenunterdrückung
Funktion übergeht. ● Die Schleichmengenunterdrückung setzt die gemessene Durchflussmenge auf 0, wenn die vorgegebene Grenze unterschritten wird. Geben Sie hierzu jeweils den Einsatzpunkt in % des Arbeitsbereichs (Volumenfluss) ein. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 114: Korrektur Der Durchflussmessung
Wenn der gemessene Druck oder der Füllstand jedoch nur indirekt, aber linear mit der Prozessgröße in Verbindung steht, ordnen Sie Anfangs- und Endwert des Eingangsbereichs jeweils Anfangs- und Endwert des Ausgangsbereichs zu. Beachten Sie zur Erläuterung die folgenden Beispielen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 115 1. Stellen Sie die Messart "Volumen" ein. 2. Stellen Sie folgende Parameter ein: > Messblock für Druck Einheit des Messwerts (Primärvariable): > Funktionsblock Analogeingang Eingang Anfangswert: Eingang Endwert: 400,0 Ausgang Anfangswert: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 116: Elektrische Dämpfung (Filterzeitkonstante)
Schreibverriegelung Schreibverriegelung für die Parametrierung SIMATIC PDM über SIMATIC PDM. Lokale Bedienung ist möglich. Für PROFIsafe Geräte kann ein Passwortschutz für Parameteränderung über Bus gesetzt werden. Siehe Schreibschutz (Seite 146). SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 117: Warn- Und Alarmgrenzen
Sie eine Hysterese an. In den Funktionsblöcken Analogeingang stellen Sie folgende Parameter nach den Prozessbedingungen ein: ● Grenzwert-Hysterese ● Warngrenze oben ● Alarmgrenze oben ● Warngrenze unten ● Alarmgrenze unten SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 118 Beim Überschreiten von Grenzen wird der Ausgang von einem Status begleitet, den Sie in Ihrem Anwenderprogramm auswerten: Tabelle 7- 9 Grenzen und Statusanzeigen Status Status Überschreitung Display G_137 Untere Warngrenze G_138 Obere Warngrenze G_141 Untere Alarmgrenze G_142 Obere Alarmgrenze SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 119 7.7 Warn- und Alarmgrenzen Beispiel G_137 Untere Warngrenze Alarm oben G_138 Obere Warngrenze Alarm unten G_141 Untere Alarmgrenze Warnung oben G_142 Obere Alarmgrenze Warnung unten Hysterese Zeit Messwert Bild 7-8 Warn- und Alarmgrenzen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 120: Ausfallverhalten
Der Zählvorgang wird mit dem letzten U_072 Eingangswert fortgesetzt, der vor dem Ausfall von einem Status "Gut" begleitet wurde. Betrieb Der schlechte Messwert wird von dem Status B_0xx begleitet, den der Messblock zuteilte. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 121: Diagnosefunktionen
Messzelle und ihrer Anschlüsse aufmerksam macht. Die Intervalldauer ist wählbar. Die Zeitgeber können zweistufig überwachen und zuerst eine Warnung, dann einen Alarm ausgeben. Zeitgeberwert Zeit Alarm Warnung Bild 7-9 Kalibrier- und Serviceintervalle SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 122: Vorgehensweise
Um einen Alarm zu quittieren, gehen Sie folgendermaßen vor: 1. Quittieren Sie den Alarm. Die Diagnosemeldung wird gelöscht und der Status auf "Gut" zurückgesetzt. 2. Führen Sie Kalibrierung oder Service durch. 3. Setzen Sie den Zeitgeber zurück. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 123: Schleppzeiger
Werte auch nach einem Wiederanlauf des Geräts verfügbar. Die Schleppzeiger werden auch während einer Simulation aktualisiert. Druck Zeit Bild 7-10 Prinzipielle Darstellung von Schleppzeigern Siehe auch Drucksensor simulieren (Seite 125) Sensor- und Elektroniktemperatur simulieren (Seite 126) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 124: Simulation
Eingang simulieren Mit der Simulation des Eingangs können Sie folgende Funktionen überprüfen: ● Anpassung des Messwerts auf die gewünschte Prozessgröße ● Überwachung auf ihre vorgegebenen Prozessgrenzen ● Elektrische Dämpfung ● Ausfallverhalten SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 125: Drucksensor Simulieren
Simulationswert fährt dann von einem Startwert (v ) in einer Treppenfunktion zu einem Endwert (v ) und verweilt dabei für die vorgegebene Schrittdauer (t ) auf jeder Stufe. Am Endwert kehrt sich die Richtung um. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 126: Sensor- Und Elektroniktemperatur Simulieren
Um danach in den Normalbetrieb zurückzukehren, müssen Sie die Simulation ausschalten. 7.10.5 Sensor- und Elektroniktemperatur simulieren Mit der Simulation der Sensor- und der Elektroniktemperatur können Sie zum Beispiel den Einfluss einer zu hohen Temperatur auf die Messergebnisse überprüfen: SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 127: 7.11 Sensor Abgleichen
3. Geben Sie den Wert des Referenzdrucks im Feld "unterer Abgleichpunkt" ein. 4. Klicken Sie auf "Übertragen". Im Feld "Druck bereinigter Rohwert" beobachten Sie die Auswirkung des Abgleichs. Sie erkennen im Feld "unterer Abgleichpunkt", ob der neue Abgleichpunkt übernommen wurde. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 128: Lagefehler Abgleichen
Lagefehler abgleichen nicht möglich Vorgehensweise Um einen Lagefehler abzugleichen, gehen Sie folgendermaßen vor: 1. Rufen Sie den Dialog "Lagefehlerabgleich" auf. 2. Stellen Sie einen Druckausgleich her. 3. Klicken Sie auf "Übertragen". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 129: Rücksetzen
Master die PROFIBUS-Adresse geändert wurde. Dieser Wiederanlauf wird von der Diagnosemeldung "Wiederanlauf durchgeführt" angezeigt. Das Automatisierungs- bzw. Leitsystem liest den Status "Unsicher, Initialwert, Wert konstant" ein, solange noch kein Messwertergebnis zur Verfügung steht. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 130: Rücksetzen Der Profibus-Adresse
Wenn Sie einen Messumformer aus dem PROFIBUS-Strang entfernen, setzen Sie seine Adresse auf 126 zurück. Damit können Sie den Messumformer nach Bedarf in dieses oder ein anderes System wieder einbinden. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 131: Funktionale Sicherheit
Funktionale Sicherheit Sicherheitsfunktion Die Sicherheitsfunktion bei SITRANS P DS III mit PROFIsafe Protokoll (Bestelloption -Z C21) ist das Messen von Drücken. Der Druck wird in einen digitalen Messwert umgewandelt und per PROFIsafe- Kommunikation übertragen. Der vom Messumformer an das Automatisierungssystem übertragene Messwert kann vom physikalischen Wert abweichen, daher ist eine...
Seite 132: Safety Integrity Level (Sil)
Messwert. Bei Unterschreiten oder Überschreiten des Grenzwerts erzeugt das Automatisierungssystem ein Abschaltsignal für den angeschlossenen Aktor, der das zugehörige Ventil in die vorgegebene Sicherheitsstellung bringt. Für den einkanaligen Betrieb für SIL 2 ist nur ein SITRANS P DS III Gerät erforderlich. Siehe auch Zertifikate (http://www.siemens.de/prozessinstrumentierung/zertifikate)
Seite 133 SIL 1 SIL 2 SIL 3 90 bis 99 % SIL 2 SIL 3 SIL 4 > 99 % SIL 3 SIL 4 SIL 4 Betriebsbewährung nach IEC 61511-1, Abschnitt 11.4.4 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 134: Einstellungen
Einbaulage wie in der Anlage montiert wird. Voraussetzung Tastensperre und Schreibschutz (Seite 116) sind aufgehoben. Wir empfehlen: ● Kontrollieren Sie den Status auf Warnungen und Fehlermeldungen. ● Kontrollieren Sie die Messwertgrenzen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 135: Sicherheitstechnische Kenndaten
● Die Berechnung der Fehlerrate basiert auf einer mittleren Dauer zur Wiederherstellung (MTTR) von 8 Stunden (Bestelloption C21). ● Für den einkanaligen Betrieb nach SIL 2 ist nur ein SITRANS P DS III-Gerät erforderlich. ● Die sichere Datenübertragung ist nur gewährleistet bei Verwendung eines PROFIsafe Masters.
Seite 136: Wartung/Überprüfung
• Beachten Sie die Angaben im Kapitel "Technische Daten (Seite 195)". • Stellen Sie sicher, dass die Anbauteile hinsichtlich der Werkstoffe, der Messstofftemperatur und des Drucks für die entsprechende Anwendung geeignet sind. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 137: Überprüfung Des Geräts Mit Angebautem Ventilblock
C21) zu. Alle anderen Kapitel beziehen sich auf beide Geräteausführungen, PROFIBUS und PROFIsafe. PROFIsafe ermöglicht die sichere Kommunikation durch Erkennung und Meldung sämtlicher Kommunikationsfehler. Die Datensicherheit wird dabei laufend am PROFIBUS überwacht. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 138: Technische Vorteile Von Profisafe
Sicherheitsanwendungen geeignet sein. Im folgenden Beispiel sehen Sie, dass PROFIsafe- und PROFIBUS-Geräte parallel an einem PROFIBUS-Netzwerk betrieben werden können. Bild 8-3 Beispiel Kommunikation PROFIsafe Siehe auch PI PROFIBUS - PROFINET (http://www.profibus.com/community/regional-pi- associations/germany/) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 139: Weitere Informationen
Weitere Hinweise zur Sicherheitstechnik und Installation von PROFIsafe finden Sie im Dokument "Sicherheitstechnik in SIMATIC S7". Siehe auch Funktionale Sicherheit allgemein (http://www.siemens.de/safety) Funktionale Sicherheit in der Prozessinstrumentierung (http://www.siemens.de/SIL) Produktinformation SITRANS P im Internet (http://www.siemens.de/sitransp) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 140: Voraussetzungen
Das PROFIsafe-Gerät wird aus Sicherheitsgründen mit Standardeinstellungen geliefert. Das heißt, PROFIsafe ist deaktiviert. Sie aktivieren PROFIsafe mit der PROFIsafe Inbetriebnahme. Technische Voraussetzungen für PROFIsafe: ● SIMATIC PDM HF1 ● EDD ab 01.02.01 ● Firmware ab 301.02.01 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 141: Profisafe Projektierung
1. Doppelklick auf die CPU. 2. Sie befinden sich im Dialog "Eigenschaften" auf der Lasche "Schutz". Aktivieren Sie folgende Boxen: – Schutzstufe "1" – "Durch Passwort aufhebbar" – "CPU enthält Sicherheitsprogramm" SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 142: Gerät Mit Hw Konfig Projektieren
Gerät: – "PROFIBUS-PA > Sensoren > Druck > SIEMENS > SITRANS P DSIII PROFIsafe" gültig für FW 0301.02.01 und 0301.02.02 – "PROFIBUS-PA > Sensoren > Druck > SIEMENS > SITRANS P DSIII PROFIsafe V2" gültig ab FW 0301.02.03 Hinweis Die gültige FW-Version ermitteln Sie auf dem Typschild und mit der ermittelten FW-...
Seite 143 PROFIBUS-PA-Bus angeschlossen sind. Der Standardwert dieses Parameters ist 1 Sekunde. 11.Schließen Sie den Dialog "Eigenschaften - DP-Slave" des Katalogs. 12.Drücken Sie die Schaltfläche "Speichern und übersetzen". 13.Drücken Sie die Schaltfläche "Laden in Baugruppe". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 144 Diagnosepuffer der F-CPU wird dann eines der folgenden Diagnoseereignisse eingetragen: • "F-Peripherie passiviert": Prüfwert-Fehler (CRC)/Sequenznummer-Fehler. • "F-Peripherie passiviert": F-Überwachungszeit bei Sicherheitstelegramm überschritten. Zur Sicherstellung der PROFIsafe V2 Kommunikation verwenden Sie nur die dazu freigegebenen F-CPU. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 145: Cfc Projektieren
Solange die PROFIsafe Inbetriebnahme nicht abgeschlossen ist, zeigt das Gerät den Fehler "B_60: Bad function check" an. Dies hat keinen Einfluss auf die Bedienung des Geräts. Die Fehlermeldung weist Sie darauf hin, dass das Gerät noch nicht in "S4" ist. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 146: Schreibschutz
Super PIN: G73KMQ2W Siehe auch Schreibschutz durch PIN in SIMATIC PDM aktivieren (Seite 147) PROFIsafe mit SIMATIC PDM aktivieren und parametrieren (Seite 148) Schreibschutz durch PIN in SIMATIC PDM deaktivieren (Seite 157) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 147: Schreibschutz Durch Pin In Simatic Pdm Aktivieren
Bevor Sie das PROFIsafe Gerät in Betrieb nehmen, projektieren Sie es, z. B. in Step 7. Prozess PROFIsafe mit SIMATIC PDM aktivieren und parametrieren (Seite 148) PROFIsafe Inbetriebnahme mit SIMATIC PDM durchführen (Seite 149) Schreibschutz mit SIMATIC PDM überprüfen (Seite 155) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 148: Profisafe Mit Simatic Pdm Aktivieren Und Parametrieren
Das Gerät hat die PROFIsafe Funktionalität aktiviert. Die relevanten Menüs für die PROFIsafe Inbetriebnahme sind in SIMATIC PDM aktiviert. Hinweis Wenn Sie den Parameter "F_Dest_ADD" nachträglich ändern wollen, setzen Sie das Gerät zurück. Gerät rücksetzen (Seite 156) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 149: Profisafe Inbetriebnahme Mit Simatic Pdm Durchführen
PROFIsafe Inbetriebnahme starten 1. Wählen Sie im Menü "Gerät" den Befehl "Assistent - PROFIsafe Inbetriebnahme". Der Dialog "Assistent - PROFIsafe Inbetriebnahme" wird geöffnet. 2. Klicken Sie auf die Schaltfläche "Weiter". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 150 Funktionale Sicherheit 8.7 PROFIsafe 3. Wenn die Prüfsummen gleich sind, aktivieren Sie das Kontrollkästchen. Sie erhalten weiterführende Informationen. 4. Klicken Sie auf die Schaltfläche "Weiter". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 151 Funktionale Sicherheit 8.7 PROFIsafe 5. Bestätigen Sie die nachfolgende Meldung mit "OK". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 152 6. Wählen Sie im Menü "Gerät" den Befehl "Assistent - Fortsetzen der PROFIsafe Inbetriebnahme". Der Dialog "Assistent - PROFIsafe Inbetriebnahme" wird erneut geöffnet. Der PROFIsafe Inbetriebnahmestatus zeigt an: "S2 = Applikation nicht geprüft". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 153 Funktionale Sicherheit 8.7 PROFIsafe 7. Wenn die Prüfsummen immer noch gleich sind, aktivieren Sie die Kontrollkästchen. Der PROFIsafe Inbetriebnahmestatus zeigt an: "S3 = Überprüfung beendet". SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 154 Der PROFIsafe Inbetriebnahmestatus zeigt an: "S4 = Sicherer (PROFIsafe) Modus" 9. Klicken Sie auf die Schaltfläche "Schließen". Ergebnis Der Dialog "Assistent - PROFIsafe Inbetriebnahme" wird geschlossen. Das PROFIsafe Gerät befindet sich in "S4" und ist entsprechend schreibgeschützt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 155: Schreibschutz Mit Simatic Pdm Überprüfen
Wartungstimer, z. B. für das Kalibrierintervall der Elektronik und für das Serviceintervall des Sensors. Hinweis Zusatzschreibschutz durch HOST Der Zusatzschreibschutz durch HOST wird im Continuous Function Chart (CFC) im Funktionsbaustein F_PA_AI, Parameter I_PAR_EN eingestellt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 156: Siehe Auch
Diagnose" wieder frei, um alle Diagnoseinformationen des Geräts zu erhalten. 8.7.7.5 Gerät rücksetzen Die folgende Vorgehensweise gehört nicht mehr zur Standard Inbetriebnahme. Führen Sie die folgenden Schritte nur bei Bedarf aus. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 157: Profisafe Inbetriebnahme Verlassen
Vorgehensweise 1. Wählen Sie im Menü "Gerät" den Befehl "Schreibschutz". 2. Klicken Sie auf die Schaltfläche "AUS". 3. Geben Sie den benutzerdefinierten PIN, den Default-PIN oder den Super PIN ein. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 158: Gerätetausch
Neu Zuordnen im Dialog "Prozessgeräte - Netzsicht" des SIMATIC Manager. 8.7.9.1 Vor-Ort Bedienung Vorgehensweise 1. Stellen Sie Modus 16 ein. 2. Stellen Sie mit den Tasten [↑] und [↓] die Gerätebetriebsart [129] ein. 3. Speichern Sie mit Taste [M]. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 159: Konfiguration Mit Host-System
[0]: pa_29700.gsd oder pa_39700.gsd [1]: siem8170.gsd [2]: sip1804B.gsd [128]: pa_29740.gsd oder pa_39740.gsd [129]: SI0180A6.gsd oder SIEM80A6.gsd oder SI0280A6.gsd 8.7.9.2 Konfiguration mit Host-System Hinweis Gerätestammdatendatei (gsd) Die Gerätestammdatendatei in HW Konfig bleibt gleich: SI0180A6.gsd. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 160 Nach dem Laden der Daten in das Gerät ist dann wieder eine zyklische Kommunikation mit dem Gerät möglich. Siehe auch PROFIsafe mit SIMATIC PDM aktivieren und parametrieren (Seite 148) PROFIsafe Inbetriebnahme mit SIMATIC PDM durchführen (Seite 149) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 161: Konfigurieren/Projektieren
Während der Projektierung wird festgelegt, welche Nutzdaten im zyklischen Betrieb übertragen werden sollen. Damit ist eine Optimierung der zu übertragenden Datenmenge möglich. In den Siemens-Leitsystemen sind die GSD-Dateien aller üblichen Geräte bereits hinterlegt, sie sind aber auch über das Internet zugänglich und können nachträglich importiert werden.
Seite 162: Konfigurieren Der Nutzdaten
Master vom Master je nach Parameter gesendet gesendet Analogeingang/Au 1.-4. Messwert Druck, Höhe, Volumen, sgang Massedurchfluss, Status Volumendurchfluss, Sensortemperatur, Elektroniktemperatur Zählwerk/ 6.-9. Messwert Masse oder Volumen Zählwerkausgang Status SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 163: Übertragung Von Nutzdaten Über Profibus
Übertragung von Nutzdaten über PROFIBUS Die Nutzdaten werden über die zyklische Datenübertragung des PROFIBUS laufend aktualisiert. Tabelle 9- 3 Gleitpunktdarstellung (Float) des Messwerts nach IEEE-Standard Bits Byte Byte Byte Byte SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 164: Status
Sicherheitsstellung ist auf "letzten gültigen Wert halten" gesetzt. B_011 Sekundärvariable 3 Schlecht, Variable wird nicht Korrigieren Sie die nicht angeschlossen, berechnet. Einstellung Wert konstant "Messumformertyp". Siehe auch Übersicht der Statuscodierungen (Seite 189) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 165: Diagnose
Fehler in der Im Falle eines Lassen Sie vom Service Messwerterfassung Sensorbruchs oder der die Messzelle überprüfen. Überschreitung der Übersteuerungsgrenzen (< -20 % bzw. > +20 % vom Nennmessbereich) Byte 1 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 166 Gerät ohne Änderung der Anlagenkonfiguration nicht mehr am zyklischen Nutzdatenverkehr teilnehmen. Hinweis Der Gerätezustand lässt sich mit Hilfe von SIMATIC PDM simulieren. Sie können so die Reaktion des Automatisierungssystems im Fehlerfall überprüfen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 167: Azyklische Datenübertragung
C2-Verbindungen statt. Damit mehrere Klasse-2-Master zur selben Zeit auf den gleichen Messumformer zugreifen können, unterstützt das Gerät bis zu vier C2- Verbindungen. Allerdings müssen Sie sicher stellen, dass nicht auf die gleichen Daten geschrieben wird. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 168 Konfigurieren/Projektieren 9.3 Azyklische Datenübertragung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 169: Inbetriebnehmen
• Prüfen Sie vor Inbetriebnahme, ob die Abdeckung, Sicherungen der Abdeckung und Kabeldurchführungen vorschriftsmäßig montiert sind. Ausnahme: Geräte der Zündschutzart Eigensicherheit "Ex i" dürfen auch unter Spannung in explosionsgefährdeten Bereichen geöffnet werden. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 170: Einleitung Inbetriebnahme
übereinstimmen. Wenn Sie die Hilfsenergie einschalten, ist der Messumformer in Betrieb. Die folgenden Inbetriebnahmefälle sind als typische Beispiele zu verstehen. Je nach Anlagenkonfiguration sind gegebenenfalls auch hiervon abweichende Anordnungen sinnvoll. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 171: Relativdruck, Absolutdruck Aus Baureihe Differenzdruck Und Absolutdruck Aus Baureihe Relativdruck
Messen von Gasen unterhalb der Druckentnahmestelle Druckentnahmestelle ① ⑤ Druckmessumformer Druckleitung ② ⑥ Absperrarmatur Absperrventil ③ ⑦ Absperrventil zum Prozess Absperrventil (optional) ④ ⑧ Absperrventil für Prüfanschluss oder Kondensatgefäß (optional) für Entlüftungsschraube ⑨ Ablassventil SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 172: Bei Dampf Und Flüssigkeit Inbetriebnehmen
Druckmessumformer ② Absperrarmatur ③ Absperrventil zum Prozess ④ Absperrventil für Prüfanschluss oder für Entlüftungsschraube ⑤ Druckleitung ⑥ Absperrventil ⑦ Ausblasventil ⑧ Abgleichgefäß (nur bei Dampf) Bild 10-1 Messen von Dampf SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 173: Differenzdruck Und Durchfluss
Sachschaden die Folge sein. Maßnahmen • Achten Sie darauf, dass die Verschluss-Schraube und/oder das Entlüftungsventil eingeschraubt und fest angezogen sind. • Achten Sie auf die richtige und sachgemäße Bedienung der Ventile. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 174: Bei Gasen Inbetriebnehmen
Messumformer oberhalb des Messumformer unterhalb des Wirkdruckgebers Wirkdruckgebers ① ⑥ Druckmessumformer Absperrventile ② ⑦ Ausgleichventil Ausblassventile ③ ④ ⑧ Wirkdruckventile Kondensgefäße (optional) ⑤ ⑨ Wirkdruckleitungen Wirkdruckgeber Voraussetzung Sämtliche Absperrventile sind geschlossen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 175: Bei Flüssigkeiten Inbetriebnehmen
10.4.3 Bei Flüssigkeiten inbetriebnehmen Herkömmliche Anordnung Spezielle Anordnung Messumformer unterhalb des Messumformer oberhalb des Wirkdruckgebers Wirkdruckgebers ① ⑦ Druckmessumformer Ablassventil ② ⑧ Ausgleichventil Gassammler (optional) ③ ④ ⑨ Wirkdruckventile Wirkdruckgeber SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 176 11.Öffnen Sie das Wirkdruckventil um ½ Umdrehung. 12.Prüfen und korrigieren Sie bei Messanfang 0 bar gegebenenfalls den Nullpunkt. ② 13.Schließen Sie das Ausgleichgleichventil ③ ④ 14.Öffnen Sie die Wirkdruckventile ( ) ganz. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 177: Bei Dampf Inbetriebnehmen
Wird bei gleichzeitig geöffneten Absperrventilen und Wirkdruckventil ② ① Ausgleichventil geöffnet, so kann der Messumformer durch strömenden Dampf beschädigt werden. • Befolgen Sie bei der Inbetriebnahme die beschriebenen Arbeitsschritte der Vorgehensweise. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 178 11.Prüfen und korrigieren Sie bei Messanfang 0 bar gegebenenfalls den Nullpunkt. ② 12.Schließen Sie das Ausgleichgleichventil ③ ④ 13.Öffnen Sie die Wirkdruckventile ganz. ⑦ 14.Zum Reinigen der Leitung können Sie die Ablassventil kurzzeitig öffnen. Schließen bevor Dampf austritt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 179: Instandhalten Und Warten
11.1 Grundlegende Sicherheitshinweise WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen. • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und unzulässige Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile.
Seite 180 • Solange das Gerät unter Druck steht, lösen Sie keine Prozessanschlüsse und entfernen Sie keine druckbeaufschlagten Teile. • Sorgen Sie vor dem Öffnen oder Ausbauen des Geräts dafür, dass keine Messstoffe freigesetzt werden können. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 181 • Bevor Sie das Gehäuse öffnen oder Gehäuseteile entfernen, schalten Sie das Gerät spannungsfrei. • Wenn eine Wartung unter Spannung notwendig ist, beachten Sie die besonderen Vorsichtsmaßnahmen. Lassen Sie Wartungsarbeiten von qualifiziertem Personal durchführen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 182: Wartungs- Und Reparaturarbeiten
• Legen Sie je nach Einsatz des Geräts nach eigenen Erfahrungswerten ein Wartungsintervall für wiederkehrende Prüfungen fest. • Das Wartungsintervall wird z. B. auch je nach Einsatzort durch die Korrosionsbeständigkeit beeinflusst. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 183: Dichtungen Überprüfen
Messfehlern und/oder Beschädigung der Membran kommen. • Verwenden Sie ausschließlich geeignete Dichtungen entsprechend den Prozessanschlussnormen oder Dichtungen, die von Siemens empfohlen sind. 1. Säubern Sie Gehäuse und Dichtungen. 2. Kontrollieren Sie das Gehäuse und Dichtungen auf Risse und Beschädigungen.
Seite 184: Messzelle Und Applikationselektronik Tauschen
Wenn aus technischen Gründen die Kombination zwischen bestimmten Firmwareständen von Messzelle und Applikationselektronik nicht möglich ist, erkennt das Gerät diesen Fall und geht in den Zustand "Fehlerstrom". Über die PROFIBUS-Schnittstelle wird diese Information ebenfalls zur Verfügung gestellt. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 185: Reinigung
WARNUNG Elektrostatische Aufladung Explosionsgefahr in explosionsgefährdeten Bereichen durch elektrostatische Aufladungen, die z. B. beim Reinigen von Kunststoffgehäusen mit einem trockenen Tuch auftreten. • Verhindern Sie im explosionsgefährdeten Bereich elektrostatische Aufladungen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 186: Druckmittler-Messsystem Warten
Zurückgesendete Geräte/Ersatzteile, denen keine Dekontaminations-Erklärung beigefügt ist, werden vor einer weiteren Bearbeitung auf Ihre Kosten fachgerecht gereinigt. Die Formulare finden Sie im Internet und auch auf der CD, die mit dem Gerät ausgeliefert wird. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 187: Entsorgung
Ihrem Land geltenden Vorschriften. Hinweis Gesonderte Entsorgung erforderlich Das Gerät enthält Bestandteile, die gesondert zu entsorgen sind. • Entsorgen Sie das Gerät über einen örtlichen Entsorger korrekt und umweltgerecht. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 188 Instandhalten und Warten 11.5 Entsorgung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 189: Alarm-, Fehler- Und Systemmeldungen
Gut, Wartungsintervall Ein Wartungseingriff, eine Sekundärvariable 1, abgelaufen: Kalibrierung der Wartungsbedarf Sekundärvariable 2, Kalibrierung oder Elektronik oder ein Messwert (Primärvariable), Service. Service der Messzelle ist Sekundärvariable 3, erforderlich. Ausgang, Zählwerkausgang SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 190 Sekundärvariable 3, Ausgang, Zählwerkausgang U_082 Druckrohwert, Unsicher, Obere Nennbereich- Reduzieren Sie den Sekundärvariable 1, Messgrenze Druck. Wert ungenau, Sekundärvariable 2, überschritten (>100 %). Grenzwert Messwert (Primärvariable), überschritten Sekundärvariable 3, Ausgang, Zählwerkausgang SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 191 Schlecht, Positiver Druck zu Reduzieren Sie den hoch. Obere Druck. Sekundärvariable 1, Sensorfehler, Sekundärvariable 2, Übersteuerungsgrenze Grenzwert Messwert (Primärvariable), überschritten (>120 % überschritten Sekundärvariable 3, Ausgang 1), Nennmessbereich). Zählwerkausgang 2) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 192: Siehe Auch
Leitsystem angezeigt. Busadresse im Gerät mit der Busadresse im Leitsystem übereinstimmt. Wenn sie nicht übereinstimmt, gleichen Sie die Busadressen an. Modus 16 Stellen Sie in Modus 16 • • "ident" ein. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 193 Messungen nicht mehr im Versatz verringern. kompletten Messbereich möglich. F_008 Vor-Ort-Bedienung wurde mit Stellen Sie den Parameter SIMATIC PDM gesperrt. "Lokale Bedienung" mit SIMATIC PDM auf "freigegeben". Siehe auch Status (Seite 164) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 194 Alarm-, Fehler- und Systemmeldungen 12.2 Fehler SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 195: Technische Daten
● Messgenauigkeit (Seite 204) ● Einsatzbedingungen (Seite 210) ● Konstruktiver Aufbau (Seite 214) ● Anzeige, Tastatur und Hilfsenergie (Seite 219) ● Zertifikate und Zulassungen (Seite 220) ● Kommunikation PROFIBUS (Seite 222) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 196: Eingang
100 % des max. Messbereichs (bei Sauerstoffmessung max. 100 bar g Sauerstoffmessung max. 100 bar g (1450 psi g)) 60 °C (1450 psi g)) 60 °C Umgebungstemperatur/Messstofftemperatur Umgebungstemperatur/Messstofftemperatur Messanfang zwischen den Messgrenzen (stufenlos einstellbar) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 197 100 bar a 30 bar a 45 bar a 100 bar a (14.5 … (653 psi a) (1450 psi a) (435 psi a) (653 psi a) (1450 psi a) 435 psi a) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 198 100 % der max. Messspanne 100 % des max. Messbereichs 1 bar g (14.5 psi g) nur in PMC-Style Standard, nicht in Minibolt Bei PMC-Style Minibolt dürfen Sie keine Messspanne kleiner 500 mbar einstellen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 199 100 % des max. Messbereichs (bei Sauerstoffmessung max. 100 bar g Sauerstoffmessung max. 100 bar g (1450 psi g)) 60 °C (1450 psi g)) 60 °C Umgebungstemperatur/Messstofftemperatur Umgebungstemperatur/Messstofftemperatur Messanfang zwischen den Messgrenzen (stufenlos einstellbar) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 200 100 % des max. Messbereichs (bei Sauerstoffmessung max. 100 bar g Sauerstoffmessung max. 100 bar g (1450 psi g)) 60 °C (1540 psi g)) 60 °C Umgebungstemperatur/Messstofftemperatur Umgebungstemperatur/Messstofftemperatur Messanfang zwischen den Messgrenzen (stufenlos einstellbar) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 201 Untere Messgrenze -100 % des max. Messbereichs Messzelle mit • (-33 % bei Messzelle 30 bar (435 psi)) bzw. 30 mbar a (0.44 psi a) Silikonölfüllung Messzelle mit inerter • Flüssigkeit SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 202 -100 % des max. Messbereichs bzw. 30 mbar a (0.44 psi a) je nach Anbauflansch Messzelle mit inerter • Flüssigkeit Obere Messgrenze 100 % der max. Messspanne 100 % des max. Messbereichs Messanfang zwischen den Messgrenzen stufenlos einstellbar SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 203: Ausgang
R =230 … 500 Ω – Kennlinie Linear steigend oder linear fallend • Linear steigend oder fallend oder radizierend steigend (nur für • DS III Differenzdruck und Durchfluss) Busphysik – IEC 61158-2 Verpolungsunabhängig – SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 204: Messgenauigkeit
≤ 0,05 mbar g (0.000725 psi g) je 10° Neigung Korrektur über Nullpunktkorrektur Einfluss Hilfsenergie In Prozent pro Spannungsänderung – 0,005 % pro 1 V Messwertauflösung – 3 • 10 des Nenn-Messbereichs SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 205 In Druck pro Winkeländerung 0,4 mbar (0.006 psi) je 10° Neigung Korrektur über Nullpunktkorrektur Einfluss Hilfsenergie In Prozent pro Spannungsänderung – 0,005 % pro 1 V Messwertauflösung – 3 • 10 des Nenn-Messbereichs SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 206 ≤ 0,1 mbar g (0.00145 psi g) je 10° Neigung Korrektur über Nullpunktkorrektur Einfluss Hilfsenergie In Prozent pro Spannungsänderung – 0,005 % pro 1 V Messwertauflösung – 3 • 10 des Nenn-Messbereichs *) nicht für 4 bar PMC Minibolt SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 207 Absolutdruck (aus Baureihe Differenzdruck): 0,7 mbar (0.001015 psi) je 10° • Neigung Korrektur über Nullpunktkorrektur Einfluss Hilfsenergie In Prozent pro Spannungsänderung – 0,005 % pro 1 V Messwertauflösung – 3 • 10 des Nenn-Messbereichs SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 208 (doppelte Werte bei Messzelle 20 mbar g (0.29 psi g)) ≤ (0,08 • r + 0,1) % ≤ 0,3 % Bei -10 … +60 °C (14 … 140 °F) • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 209 ≤ (0,25 • r) % je 5 Jahre ≤ 0,25 % je 5 Jahre statischer Druck max. 70 bar g statischer Druck max. 70 bar g (1015 psi g) (1015 psi g) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 210: Einsatzbedingungen
Einsatzbedingungen Relativdruck und Absolutdruck (aus Baureihe Relativdruck) Einbaubedingungen Umgebungsbedingungen Umgebungstemperatur • Hinweis Beachten Sie in explosionsgefährdeten Bereichen die Temperaturklasse. Messzelle mit Silikonölfüllung -40 … +85 °C (-40 … +185 °F) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 211 IP65, IP68 Schutzart nach EN 60 529 • NEMA 4X Schutzart nach NEMA 250 • Elektromagnetische Verträglichkeit Nach EN 61326 und NAMUR NE 21 Störaussendung und • Störfestigkeit Messstoffbedingungen SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 212 Einsatzbedingungen Absolutdruck (aus Baureihe Differenzdruck), Differenzdruck und Durchfluss Einbaubedingungen beliebig Einbauhinweis • Umgebungsbedingungen Umgebungstemperatur • Hinweis Beachten Sie in explosionsgefährdeten Bereichen die Temperaturklasse. Messzelle mit Silikonölfüllung -40 … +85 °C (-40 … +185 °F) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 213 -30 … +85 °C (-22 … +185 °F) Lagerungstemperatur -50 … +85 °C (-58 … +185 °F) Klimaklasse • Betauung Zulässig IP65 Schutzart nach EN 60529 • NEMA 4X Schutzart nach NEMA 250 • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 214: Konstruktiver Aufbau
B nach DIN EN 837-1; Innengewinde -14 NPT oder Ovalflansch (PN 160 (MAWP 2320 psi g)) mit Befestigungsgewinde M10 nach DIN 19213 oder -20 UNF nach EN 61518. Außengewinde M20 x 1,5 und NPT. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 215 Messzellenfüllung Silikonöl • Neobee M20 • Inerte Flüssigkeit • Prozessanschluss Flansche nach EN und ASME • NuG- und Pharma-Flansche, Clamp und Gewindeanschlüsse • NEUMO BioConnect/BioControl • PMC-Anschlüsse für Papierindustrie • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 216 • Montagewinkel Stahl oder Edelstahl Messzellenfüllung Silikonöl • Inerte Flüssigkeit • Prozessanschluss Standard Frontbündig • • • Bauform PMC Standard • Minibolt Frontbündig • • • Bauform PMC Minibolt • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 217 (bei Sauerstoffmessung max. Druck 120 bar g (2320 psi)) Prozessanschluss Innengewinde -18 NPT und Flachanschluss mit Befestigungsgewinde 20 UNF nach EN 61518 oder M10 nach DIN 19213 (M12 bei PN 420 (MAWP 6092 psi)) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 218 Standardanwendungen • Kupfer für Unterdruckanwendungen • am Anbauflansch Minus-Seite Edelstahl, W.-Nr. 1.4404/316L Trennmembran • Edelstahl, W.-Nr. 1.4408 Druckkappen und • Verschluss-Schrauben FPM (Viton) O-Ring • Werkstoff nicht • messstoffberührter Teile SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 219: Anzeige, Tastatur Und Hilfsenergie
Han 8D ist identisch zu Han 8U. 13.7 Anzeige, Tastatur und Hilfsenergie Anzeige und Bedienoberfläche Tasten 3 zur Vor-Ort-Programmierung direkt am Gerät Display Ohne oder mit eingebautem Display (Option) • Deckel mit Sichtfenster (Option) • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 220: Zertifikate Und Zulassungen
Sicherheitsanforderungen nach Artikel 3, Absatz 1 (Anhang 1); eingeteilt in Kategorie III, Konformitätsbewertung Modul H durch den TÜV- Nord Trinkwasser In Vorbereitung Explosionsschutz Eigensicherheit "i" • Kennzeichnung II 1/2 G Ex ia/ib IIC T4/T5/T6 Ga/Gb SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 221 Anschluss "ic" An Stromkreis mit den Betriebswerten: FISCO-Speisegerät =17,5 V, I = 570 mA = 45 V Lineare Barriere = 32 V, I = 132 mA, P = 1 W SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 222: Kommunikation Profibus
Zählwerkbetriebsart: 0, 1 oder 2 byte • • Rücksetzfunktion wegen der Dosierung: • 1 byte (Zählwerkbetriebsart und Rücksetzfunktion zwecks Dosierung) Interne Vorverarbeitung Geräteprofil PROFIBUS PA Profile for Process Control Devices Version 3.0, Class B SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 223 Nicht für Relativ- und Absolutdruck Schleichmengenunterdrückung und Parametrierbar Einsatzpunkt der Radizierung Nicht für Relativ- und Absolutdruck Simulationsfunktion Druckmesswert Konstanter Wert • • Parametrierbare Rampenfunktion • Sensortemperatur Konstanter Wert • • Parametrierbare Rampenfunktion • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 224 Technische Daten 13.9 Kommunikation PROFIBUS Kommunikation PROFIBUS PA Messblock "Elektroniktemperatur" • (Transducer Block) Simulationsfunktion Druckmesswert Konstanter Wert • • Parametrierbare Rampenfunktion • Elektroniktemperatur Konstanter Wert • • Parametrierbare Rampenfunktion • SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 225: Maßbilder
Maßbilder 14.1 SITRANS P DS III für Relativdruck und Absolutdruck aus Baureihe Relativdruck ① Abdeckung der Tasten ② Blindstopfen ③ Deckelsicherung (nur für Zündschutzart "Druckfeste Kapselung") ④ Elektrischer Anschluss: Verschraubung Pg 13,5 (Adapter) • 2)3) Verschraubung M20 x 1,5 •...
Seite 226 Nicht bei Zündschutzart "FM + CSA [is + XP]" Für Pg 13,5 mit Adapter ca. 45 mm (1.77 inch) Mindestabstand zum Drehen Bild 14-1 Druckmessumformer SITRANS P DS III für Absolutdruck, aus Baureihe Relativdruck, Maße in mm (inch) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 227: Sitrans P Ds Iii Für Differenzdruck, Durchfluss Und Absolutdruck Aus Baureihe Differenzdruck
Maßbilder 14.2 SITRANS P DS III für Differenzdruck, Durchfluss und Absolutdruck aus Baureihe Differenzdruck 14.2 SITRANS P DS III für Differenzdruck, Durchfluss und Absolutdruck aus Baureihe Differenzdruck ① Abdeckung der Tasten ② Blindstopfen ③ Deckelsicherung (nur für Zündschutzart "Druckfeste Kapselung") ④...
Seite 228 Maßbilder 14.2 SITRANS P DS III für Differenzdruck, Durchfluss und Absolutdruck aus Baureihe Differenzdruck Für Pg 13,5 mit Adapter ca. 45 mm (1.77 inch) 92 mm (3.62 inch) Mindestabstand zum Drehen des Gehäuses mit Display Bild 14-2 Druckmessumformer SITRANS P DS III für Differenzdruck und Durchfluss, Maße in mm (inch)
Seite 229 Maßbilder 14.2 SITRANS P DS III für Differenzdruck, Durchfluss und Absolutdruck aus Baureihe Differenzdruck ① Abdeckung der Tasten ② Blindstopfen ③ Deckelsicherung (nur für Zündschutzart "Druckfeste Kapselung") ④ Verschlussstopfen, mit Ventil (Option) ⑤ Prozessanschluss: -18 NPT (EN 61518) ⑥ Elektrischer Anschluss: Verschraubung Pg 13,5 (Adapter) •...
Seite 230: Sitrans P Ds Iii Für Füllstand
Maßbilder 14.3 SITRANS P DS III für Füllstand 14.3 SITRANS P DS III für Füllstand ① Abdeckung der Tasten ② Blindstopfen ③ Deckelsicherung (nur für Zündschutzart "Druckfeste Kapselung") ④ Prozessanschluss: Minus-Seite -18 NPT (EN 61518) ⑤ Elektrischer Anschluss: Verschraubung Pg 13,5 (Adapter) •...
Seite 231: Sitrans P Ds Iii (Frontbündig)
92 mm (3.62 inch) Mindestabstand zum Drehen des Gehäuses mit Display Bild 14-5 SITRANS P DS III (frontbündig) Das Bild besteht aus einem SITRANS P DS III mit einem Beispielflansch. Auf diesem Bild wird die Höhe in H und H unterteilt.
Seite 232: Hinweis 3A Und Ehdg
G3/4", G1" und G2" nach DIN 3852 ⊘D ¾" 37 mm (1.5'') ca. 45 mm (1.8'') 1" 48 mm (1.9'') ca. 47 mm (1.9'') 78 mm (3.1'') ca. 52 mm (2'') SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 233: Nug- Und Pharma-Flansche
52 mm (2'') 127 mm (5.0'') DIN 11864-1 Form A - Aseptik-Gewindestutzen ⊘D 52 mm (2'') ca. 52 mm (2'') 65 mm (2.6'') 78 mm (3.1'') 130 mm (5.1'') SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 234 159 mm (6.3'') Zulassungen EHEDG DIN 11864-3 Form A - Aseptik-Bundklemmenstutzen ⊘D 77,5 mm (3.1'') ca. 52 mm (2'') 91 mm (3.6'') 106 mm (4.2'') 130 mm (5.1'') Zulassungen EHEDG SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 235: Andere Anschlüsse
105 mm (4.1'') ca. 52 mm (2'') BioConnect -Anschlüsse BioConnect -Verschraubung ⊘D 82 mm (3.2'') ca. 52 mm (2'') 105 mm (4.1'') 115 mm (4.5'') 145 mm (5.7'') 2" 82 mm (3.2'') SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 236 52 mm (2'') 90,9 mm (3.6'') 106 mm (4.2'') 119 mm (4.7'') 2" 64 mm (2.5") 2½" 77,4 mm (3.0'') 3" 90,9 mm (3.6'') 4" 119 mm (4.7'') Zulassungen EHEDG SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 237: Pmc-Style
90 mm (3.5'') ca. 52 mm (2'') 120 mm (4.7'') Zulassungen EHEDG 14.4.4 PMC-Style Anschlüsse der Papierindustrie PMC-Style Standard ⊘D – – 40,9 mm (1.6'') ca. 36,8 mm (1.4'') Überwurfmutter M44x1,25 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 238: Sonderanschlüsse
43,5 mm 63 mm (2.5'') ca. 170 mm (6.7'') SMS-Anschlüsse SMS-Stutzen mit Überwurfmutter ⊘D 2" 84 mm (3.3'') ca. 52 mm (2.1'') 2½" 100 mm (3.9'') 3" 114 mm (4.5'') SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 239: Idf-Anschlüsse
52 mm (2.1'') 2½" 91 mm (3.6'') 3" 106 mm (4.2'') IDF-Gewindestutzen ⊘D 2" 64 mm (2.5'') ca. 52 mm (2.1'') 2½" 77,5 mm (3.1') 3" 91 mm (3.6'') SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 240 Maßbilder 14.4 SITRANS P DS III (frontbündig) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 241: Ersatzteile/Zubehör
Mit serieller Schnittstelle RS232 • 7MF4997-1DB 1) D) Mit USB-Schnittstelle • Einschweißstutzen für PMC-Anschluss Für Serie SITRANS P DS III und SITRANS P300 7MF4997-2HA PMC-Style Standard: Gewinde 1½" • 7MF4997-2HB PMC-Style Minibolt: frontbündig 1" • Dichtungen für PMC-Anschluss, (1 Satz = 5 Stück) 7MF4997-2HC PTFE-Dichtung für PMC-Style Standard: Gewinde 1½"...
Seite 242: Ersatzteile/Zubehör Für Sitrans P Ds Iii
15.2 Ersatzteile/Zubehör für SITRANS P DS III 15.2 Ersatzteile/Zubehör für SITRANS P DS III Auswahl- und Bestelldaten Bestell-Nr. Montagewinkel und Befestigungsteile Für SITRANS P DS III, DS III PA und DS III FF Für Relativdruckmessumformer (7MF403.-..-..C.) Für Absolutdruckmessumformer (7MF423.-..-..C.) 7MF4997-1AB Aus Stahl •...
Seite 243 7MF4997-1BN Skale 0 ... 100 % • 7MF4997-1BP-Z Skalenteilung kundenspezifisch nach Klartextangabe • Y20: ....Digitalanzeige Für SITRANS P DS III, DS III PA und DS III FF Einschließlich Befestigungsmaterial 7MF4997-1BR Messstellenschild 7MF4997-1CA unbeschriftet (5 Stück) • 7MF4997-1CB-Z beschriftet (1 Stück) •...
Seite 244: Bestelldaten Für Simatic Pdm
(http://www.siemens.de/prozessinstrumentierung/kataloge) 15.4 Bestelldaten für PROFIBUS-Zubehör Im Katalog IK PI finden Sie weiteres Zubehör, das für die Kommunikation mit unseren Geräten und PROFIBUS nötig sind. Siehe auch IK PI Katalog (http://www.automation.siemens.com/net/html_00/support/printkatalog.htm) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 245: Anhang
• Elektrisch • Elektronisch • Programmierbar • Zielgruppe: Hersteller und Lieferanten von Geräten IEC 61511 Funktionale Sicherheit - Sicherheitstechnische Systeme für die Prozessindustrie Teil 1-3 Zielgruppe: Planer, Errichter und Nutzer SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 246: Literatur Und Kataloge
● Telefon: +49 (0) 911 895 7 222 ● Fax: +49 (0) 911 895 7 223 Weitere Informationen zu unserem technischen Support erhalten Sie im Internet unter Technischer Support (http://www.siemens.de/automation/csi/service) SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 247 Sie unter dem Begriff "Leistungen" bereit. Weitere Unterstützung Bei Fragen zum Einsatz der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie unter: Partner (http://www.automation.siemens.com/partner)
Seite 248 Anhang A.4 Technische Unterstützung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 249: Liste Der Abkürzungen
Protokoll zur Übertragung von Informationen zwischen Feldgerät und Automatisierungssystem über PROFIBUS. Fehler-Abschaltelektronik FISCO Engl.: Fieldbus Intrinsically Safety Concept Gerätestammdaten HART Highway Adressable Remote Standardprotokoll zur Übertragung von Informationen zwischen Transducer Feldgerät und Automatisierungssystem. Nahrungs- und Genussmittel SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 250: B.2 Funktionale Sicherheit
Mittlere Wahrscheinlichkeit gefahrbringender Ausfälle einer Failure on Demand Sicherheitsfunktion im Anforderungsfall Safe Failure Fraction Anteil ungefährlicher Ausfälle: Anteil von Ausfällen ohne Potenzial, das sicherheitsbezogene System in einen gefährlichen oder unzulässigen Funktionszustand zu versetzen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 251 Safety Instrumented System Ein sicherheitsbezogenes System (SIS) führt die Sicherheitsfunktionen aus, die erforderlich sind, um einen sicheren Zustand in einer Anlage zu erreichen oder aufrechtzuerhalten. Es besteht aus Sensor, Logikeinheit/Leitsystem und Aktor. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 252 Liste der Abkürzungen B.2 Funktionale Sicherheit SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 253: Glossar
Gegensatz zu Software, die auf Festplatten, CD-ROMs oder anderen Medien gespeichert ist. Die Firmware ist heute meistens in einem Flash-Speicher oder einem EEPROM gespeichert. Die Firmware enthält meistens elementare Funktionen zur Steuerung des Geräts sowie Ein- und Ausgaberoutinen. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 254 PROFIBUS die Segmente DP und PA. Er hat eine feste Baudrate. Die Baudrate beträgt 45,45 Kbps (DP) zu 31,25 Kbps (PA). Link ist ein Koppler mit variabler Baudrate. Die Baudrate beträgt max. 12 Mbps (DP) zu 31,25 Kbps (PA). SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 255 Sicherheitsfunktionen aus, die erforderlich sind, um einen sicheren Zustand in einer Anlage zu erreichen oder aufrechtzuerhalten. Es besteht aus Sensor, Logikeinheit/Leitsystem und Aktor. Beispiel: Ein Druckmessumformer, ein Grenzsignalgeber und ein Stellventil bilden ein sicherheitsbezogenes System. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 256 Bedienung des Druckmessumformers beziehen. Der Grund für die verkürzte Benennung ist die Beschränkung des Displays am Druckmessumformer auf 5 Zeichen. Bei der Bedienung über HART wird die Benennung "srlin2" verwendet. SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 257: Index
Elektromagnetische Verträglichkeit, 211, 212, 213, 214 Elektronik, 136 C2-Verbindung, 167 elektrostatisch gefährdete Baugruppe, 19, 182 CPU, 140 EMV, 211, 212, 213, 214 Entlüftungsventil, 176, 178 Ex-Bereich Gesetze und Richtlinien, 15 Dämpfung, 104 Datenkonsistenz, 161 Datenübertragung SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 258 DP, 37 Lieferumfang, 13 Eigenschaft, 38 Einstellung der Adresse, 161 Funktionen, 106 Kommunikationsstruktur, 95 PA, 37 M12-Stecker, 69 Topologie, 37 Master PROFIsafe, 138 Klasse-1-Master, 38, 161 Prozessanschluss, 25 Klasse-2-Master, 38, 167 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
Seite 259 Messwert, 104, 109, 113 Softwarepaket S7-F, 140 Status, 189 Status, 189 Statusanzeige, Statuscodierung, 189 Statuscodierung, 189 Stecker M12, 69 Support, 247 Tankanschluss, 238 Tastatursperre, 82 Tasten, Tastensperre, 116 Typschild, 25 Überprüfung, 136 SITRANS P DS III mit PROFIBUS PA Betriebsanleitung, 06/2013, A5E00053275-07...
