BAUART UND FUNKTIONSWEISE

Die Lüftungsanlage besteht aus einem längenverstellbaren Teleskopgehäuse, das sich durch verschieben des Innen- bzw. Außenteils, anpassen lässt,
der Ventilatoreneinheit und der Außenlüftungshaube.
Zwei Filter und ein Keramik-Wärmespeicher sind im Innenteil des Teleskopes installiert.
Die Filter dienen der Zuluftreinigung und verhindern das Eindringen von Staub sowie Fremdkörpern in den Wärmespeicher und ins Flügelrad.
Der Keramik-Wärmespeicher gibt die gespeicherte Abluftwärme an die einströmende frische Außenluft ab.
Im Inneren des Wärmespeichers befi ndet sich eine Zugschnur zum Herausziehen des Wärmespeichers aus der Lüftungsanlage.
Der Wärmespeicher ist mit einem wärmedämmenden Material isoliert.
Die Ventilatoreinheit ist an der Innenwand zu installieren.
Die Lüftungshaube auf der Außenseite des Gebäudes leitet den Luftstrom ab und schützt die Lüftungsanlage gegen Eindringen von Wasser und
groben Fremdkörpern von Außen.
tion des Ventilators. Ist mit einem
ist mit automatischen Verschlussk-
lappen ausgestattet, die das
Lüftungsanlage ausgeschaltet ist
und somit den Luftrückstrom
feuchtigkeit.
Weist darauf hin, dass der Filter
gewechselt werden muss.
6

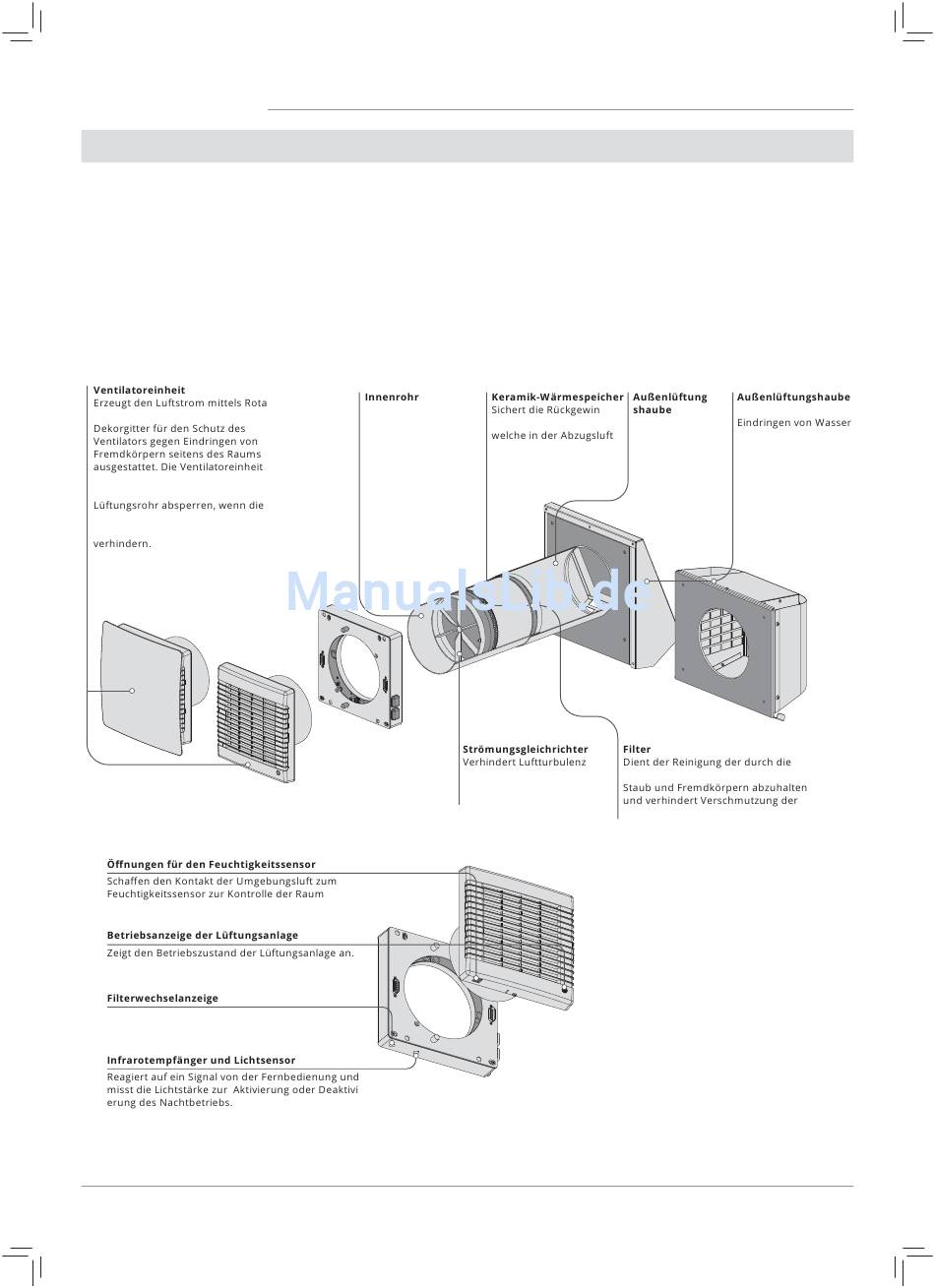

AUFBAU DER LÜFTUNGSANLAGEN
-
Innenteil des Tele-
skopgehäuses.
Montageplatte
Ein Montagekasten für
die Wandmontage der
Ventilatoreneinheit
und des Anschlusses
der Lüftungsanlage ans
Stromnetz.
-
-
-
nung der Wärmeenergie, Aussenteil des
Teleskopgehäuses.
enthalten ist, für die
Erwärmung der Zuluft.
in der Lüftungsanlage. Lüftungsanlage strömenden Luft, um
Lüftungsanlage.
TwinFresh Comfo RB(1)-50(-2)
-
Verhindert direktes
und Fremdkörpern in
die Lüftungsanlage.
