Vents TwinFresh Expert RW-30 V.2 Betriebsanleitung

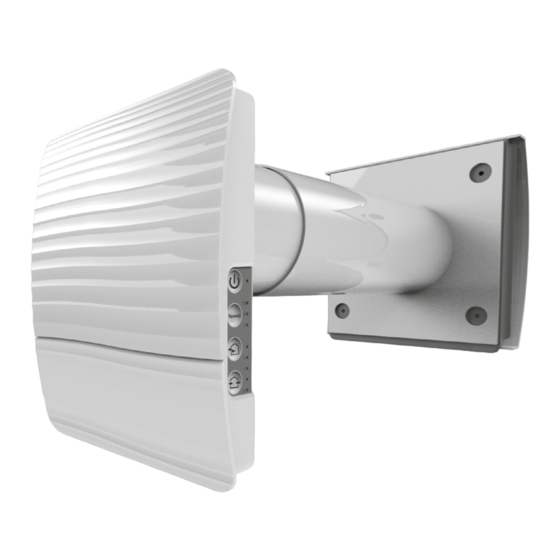

Reversierende einzelraumlüftungsanlage mit wärmerückgewinnung
Vorschau ausblenden
Andere Handbücher für TwinFresh Expert RW-30 V.2:
- Betriebsanleitung (28 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Vents TwinFresh Expert RW-30 V.2
Inhaltszusammenfassung für Vents TwinFresh Expert RW-30 V.2
- Seite 1 BETRIEBSANLEITUNG TwinFresh Expert RW-30 V.2 Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung...
-
Seite 2: Inhaltsverzeichnis
Die vorliegende Betriebsanleitung gilt als wichtigstes Dokument für den Betrieb und richtet sich an Fach- und Wartungskräfte sowie Betriebspersonal. Die Betriebsanleitung enthält Informationen zu Verwendungszweck, technischen Daten, Funktionsweise sowie Montage des Geräts TwinFresh Expert RW-30 V.2 und allen seinen Modifikationen. Fach- und Wartungskräfte sollten eine Ausbildung im Bereich Lüftung absolviert haben und müssen die Arbeiten in Übereinstimmung mit den geltenden lokalen Arbeitssicherheitsbestimmungen, Baunormen und Standards durchführen. - Seite 3 Bei Montage und Betrieb des Geräts sind die Anforderungen der vorliegenden Betriebsanleitung sowie die länderspezifisch geltenden elektrischen Vorschriften, Gebäude- und Brandschutzstandards genau einzuhalten. Das Gerät ist vor allen Anschluss-, Einstellungs-, Wartungs- und Reparaturarbeiten vom Stromnetz zu trennen. Sämtliche in dieser Betriebsanleitung beschriebenen Handhabungen dürfen nur von qualifiziertem Personal durchgeführt werden, das für die Montage, den elektrischen Anschluss und die Wartung von Lüftungsanlagen ausgebildet und qualifiziert ist.
-
Seite 4: Verwendungszweck
VERWENDUNGSZWECK Die Lüftungsanlage ist für kontrollierten Luftwechsel in Wohnungen, Einfamilienhäusern, Cafés, Hotels und anderen Wohn- und Gewerberäumen bestimmt. Die Lüftungsanlage ist mit einem Wärmetauscher zur Erwärmung der Frischluft durch die zuvor entzogene Abluftwärme ausgestattet. Die Lüftungsanlage ist für den Einbau in eine Kernlochbohrung durch die Außenwand des Gebäudes konstruiert. Die Lüftungsanlage ist für Dauerbetrieb bei permanenter Stromversorgung ausgelegt. -
Seite 5: Technische Daten
TECHNISCHE DATEN Die Temperatur im Raum, in dem das Innenelement der Lüftungsanlage montiert ist, muss im Bereich von +1 ˚C bis +40 ˚C und die relative Luftfeuchtigkeit von maximal 65 % (ohne Feuchtigkeitskondensation) liegen. Die Lüftungsanlage gehört zu den elektrischen Lüftungsanlagen der Klasse II. Schutzart gegen Eindringen von Fremdkörpern und Wassereintritt: IP24. -
Seite 6: Bauart Und Funktionsweise
Wenn eines dieser Geräte ausgelöst wird, schaltet der Ventilator auf maximale Lüftungsstufe (Boost-Betrieb). Wenn der Feuchtigkeitssensor oder Relaissensor in seine ursprüngliche Position zurückkehrt, startet der Nachlaufschalter des Boost-Betriebs. In den entsprechenden Abschnitten der mobilen App Vents Home können Sie die folgenden Betriebsparameter der Lüftungsanlage konfigurieren: •... -
Seite 7: Datum Und Uhrzeit
Zeitplan Bei Bedarf können Sie im Abschnitt der mobilen App Vents Home unterschiedliche Lüftungsstufen der Lüftungsanlage in unterschiedlichen Zeitintervallen für jeden Wochentag einstellen. Für den korrekten Betrieb des zeitgesteuerten Betriebs ist es Datum und Uhrzeit erforderlich, das aktuelle Datum und die aktuelle Uhrzeit im Abschnitt korrekt einzustellen. -
Seite 8: Montage Und Betriebsvorbereitung
MONTAGE UND BETRIEBSVORBEREITUNG LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG VOR DER MONTAGE DES GERÄTS AUFMERKSAM DURCH! DAS LÜFTUNGSROHR DER INSTALLIERTEN LÜFTUNGSANLAGE DARF NICHT VON GARDINEN, VORHÄNGEN, USW. BLOCKIERT WERDEN, DA DIES DIE LUFTZIRKULATION BEEINTRÄCHTIGT. 1. Bereiten Sie eine Kernlochbohrung in der Außenwand vor. Die Größe der Wandöffnung ist unten abgebildet. min 300 ø... - Seite 9 4. Fassen Sie die Leiste unten an der Innenabdeckung und ziehen Sie diese zu sich, um sie von der Rückseite des Innenelements zu trennen. Befestigen Sie den Montagerahmen, falls Sie diesen verwenden. Befestigen Sie die Rückseite des Innenelements an der Wand oder am Montagerahmen mit den Schrauben aus dem Befestigungsset. 5.
-
Seite 10: Netzanschluss
NETZANSCHLUSS DAS GERÄT IST VOR ALLEN ARBEITEN VOM STROMNETZ ZU TRENNEN! ELEKTRISCHE ANSCHLÜSSE DÜRFEN NUR VON EINER AUTORISIERTEN FACHKRAFT DURCHGEFÜHRT WERDEN! DIE ELEKTRISCHEN ECKDATEN DES GERÄTS SIND AUF DEM HERSTELLER-ETIKETT ANGEFÜHRT. JEGLICHE INTERNE MODIFIKATIONEN DER ANSCHLÜSSE SIND UNTERSAGT UND FÜHREN ZUM GARANTIEVERLUST. ANSCHLUSSSCHEMA Das Gerät ist für den Anschluss an ein Einphasen-Wechselstromnetz mit einer Versorgungsspannung von 100-240 V 50/60 Hz bestimmt. - Seite 11 VOREINSTELLUNG DER LÜFTUNGSANLAGE Vor der ersten Inbetriebnahme der Lüftungsanlage stellen Sie die Lüftungsanlage mit dem DIP-Schalter auf der Steuerplatine ein. Um auf den DIP-Schalter zugreifen zu können, nehmen Sie die Frontplatte des Innenelements ab. Um auf die Werkseinstellungen zurückzusetzen, müssen Sie die Reset-Taste unter der Frontplatte 5 Sekunden lang gedrückt halten, bis das Tonsignal ertönt.
- Seite 12 STEUERUNG DER LÜFTUNGSANLAGE ÜBER DIE TASTEN AUF DEM INNENELEMENT In der nachstehenden Tabelle sind die Tasten und Anzeigen am Innenelement der Lüftungsanlage mit einer Beschreibung ihrer Funktion und Funktionalität aufgeführt. Ein/Aus Lüftungsstufe Die Einstellung der Lüftungsstufe erfolgt zyklisch: I-II-III-aus. Alle verbundenen Lüftungsanlagen in der Reihe laufen in der eingestellten Lüftungsstufe (eingestellt über die Master-Anlagen).
- Seite 13 STEUERUNG DER LÜFTUNGSANLAGE ÜBER DIE MOBILE APP VENTS HOME Laden Sie zur Steuerung der Lüftungsanlage das Programm Vents Home herunter und installieren Sie es auf dem Mobilgerät. Die Lüftungsanlage arbeitet als WLAN-Zugangspunkt mit dem Namen FAN: + 16 Zeichen der ID-Nummer auf dem Gehäuse unter der Frontplatte.
- Seite 14 • Konfigurieren Sie dann die WLAN-Einstellungen der Master-Lüftungsanlage, indem Sie den Anweisungen in der mobilen App Vents Home folgen. • Schalten Sie die Anlage wie oben beschrieben in den Spezialbetrieb, und alle LEDs am Gehäuse der Anlage beginnen zu blinken.
-
Seite 15: Wartungshinweise
Patrone an den Leitungen! Stecker zu entfernen. Setzen Sie den Filtertimer über die mobile App Vents Home zurück oder indem Sie die Taste auf dem Innenelement der Lüftungsanlage 5 Sekunden lang vor dem Piepton gedrückt halten. Auch bei regelmäßiger Filterwartung, können Staubpartikel auf den Wärmetauscher und Ventilator gelangen. -
Seite 16: Lagerungs- Und Transportvorschriften
STÖRUNGSBEHEBUNG UND ABHILFE Störung Mögliche Gründe Abhilfe Überprüfen Sie, ob die Stromversorgung richtig Keine Stromversorgung angeschlossen ist. Beseitigen Sie ansonsten den Anschlussfehler. Der Ventilator startet beim Einschalten der Schalten Sie die Lüftungsanlage aus. Beheben Lüftungsanlage nicht. Sie die Blockierung des Motors und des Laufrads. Blockierter Motor, verschmutzte Laufradschaufeln Reinigen Sie die Laufradschaufeln. -
Seite 17: Herstellergarantie
HERSTELLERGARANTIE Das Produkt entspricht den Europäischen Normen und Standards, den Richtlinien über Niederspannung und elektromagnetische Verträglichkeit. Hiermit erklären wir, dass das Produkt mit den maßgeblichen Anforderungen aus Richtlinie 2014/30/EU über elektromagnetische Verträglichkeit, Niederspannungsrichtlinie 2014/35/EU und Richtlinie 93/68/EWG über CE-Kennzeichnung übereinstimmt. Dieses Zertifikat ist nach Prüfung des Produktes auf das Obengenannte ausgestellt. - Seite 18 www.ventilation-system.com...
-
Seite 19: Abnahmeprotokoll
ABNAHMEPROTOKOLL Typ des Geräts Reversierende Einzelraumlüftungsanlage mit Wärmerückgewinnung Modell Seriennummer Herstellungsdatum Prüfzeichen VERKÄUFERINFORMATIONEN Bezeichnung der Verkaufsstelle Anschrift Telefon E-Mail Kaufdatum Gerät mit sämtlichem Zubehör mit einer Betriebsanleitung erhalten. Die Garantiebedingungen sind verständlich und akzeptiert. Unterschrift des Käufers Stempel des Händlers MONTAGEPROTOKOLL Das Gerät ____________________________________________ ist gemäß... - Seite 20 V133-5DE-04...
