Bei der Reihenschaltung werden die verbundenen Lüftungsanlagen synchron über die erste Lüftungsanlage und die gemeinsame Fernbedienung

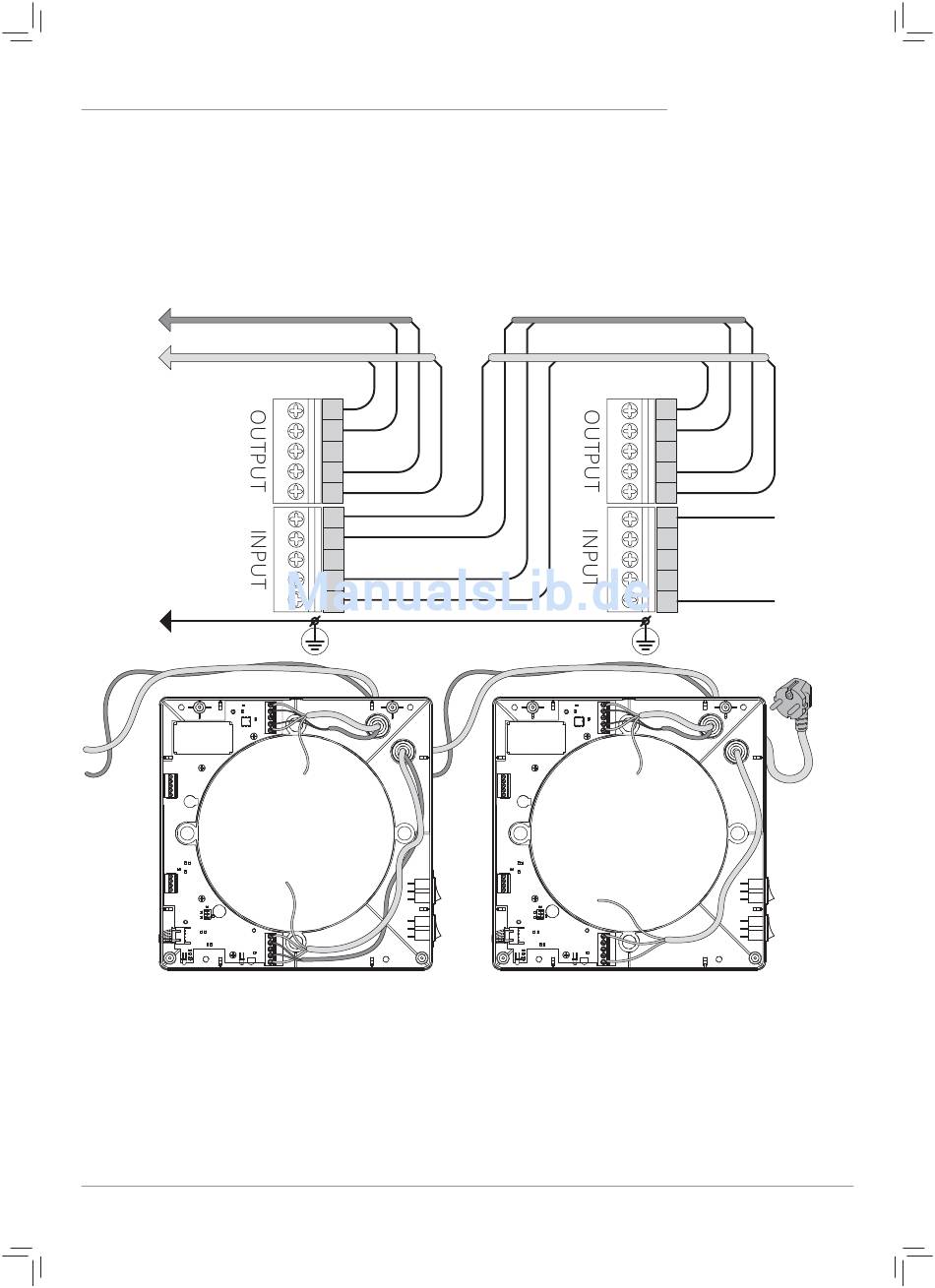

gesteuert. Für eine Reihenschaltung dem unten abgebildeten Anschlußplan folgen. Die zweite Lüftungsanlage mit der dritten Lüftungsanlage in der
gleichen Weise anschließen. Maximal 10 Lüftungsanlagen können reihengeschaltet werden.
Für den elektrischen Anschluss einen Stromkabel mit dem Mindestquerschnitt 0,5 mm
0,25 mm 2 verwenden. Die Kabel sind nicht im Lieferumfang enthalten. Das Kabel muss für den Betrieb im Wechselstromnetz mit der länderspezifi schen
Nennspannung ausgelegt sein.
Beim Anschluss von der zweiten, dritten usw. Lüftungsanlage das Stromkabel aus der Steckdose herausziehen.
zur nächsten Lüftungsanlage
zur nächsten Lüftungsanlage
zur Erdungsklemme
zur Erdungsklemme
REIHENSCHALTUNG VON MEHREREN LÜFTUNGSANLAGEN
L
G
D
N
L
G
D
N
2 und das Steuerkabel mit dem Mindestquerschnitt
Steuerkabel
Stromkabel
L
G
D
N
L
G
1~100-230 V/50-60 Hz
D
N
zur Erdungsklemme
zur Erdungsklemme
