Vents TwinFresh Comfo RB-50 Betriebsanleitung Seite 12

Bei dem Anschluss von mehr als 10 Lüftungsanlagen, muss die Stromversorgung der Lüftungsanlage Nr. 11 (Klemmen L und N) nicht über die
vorangehende Lüftungsanlage, sondern über ein Stromnetz zugeführt werden.
Die Steuersignale G und D aus der Lüftungsanlage Nr. 10 werden über das Kabel 2 x 0.5 mm
Die Lüftungsanlagen Nr. 12...20 an der Lüftungsanlage Nr. 11 in der gleichen Weise, wie die Lüftungsanlagen Nr. 1...10 anschließen.
Alle hintereinander angeschlossene Lüftungsanlagen werden über die Lüftungsanlage Nr. 1. gesteuert.
№11
L
G
D
N
L
G
D
N
12

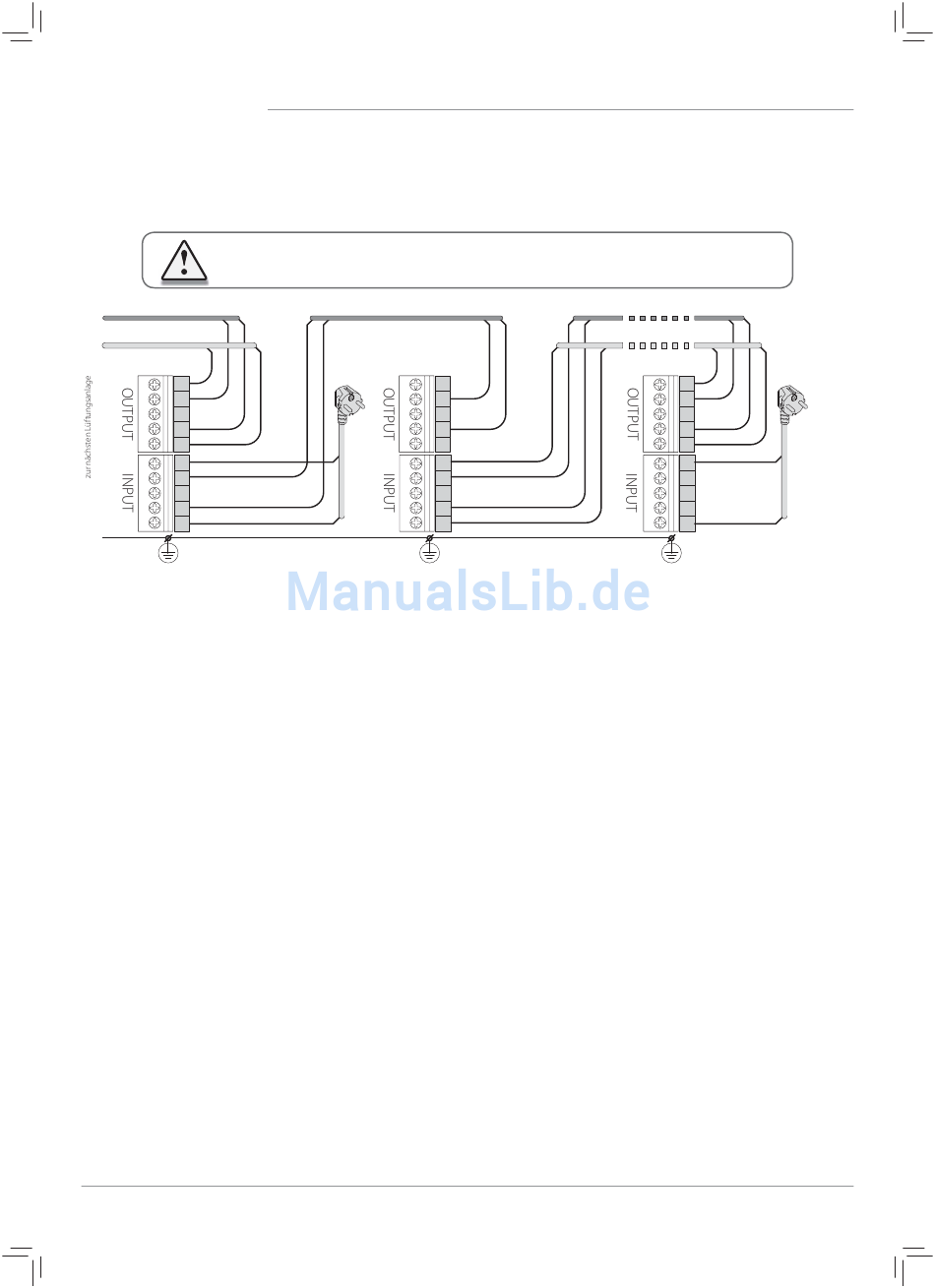

REIHENSCHALTUNG VON MEHR ALS 10 LÜFTUNGSANLAGEN
SICHERE ERDUNG FÜR ALLE ANGESCHLOSSENEN
LÜFTUNGSANLAGEN IST ZU GEWÄHRLEISTEN!
Steuerkabel
1~100-230
№10
V/50-60 Hz
L
G
D
N
L
G
D
N
TwinFresh Comfo RB(1)-50(-2)
2 übertragen.
Steuerkabel
Stromkabel
№1
L
G
D
N
L
G
D
N
1~100-230
V/50-60 Hz
