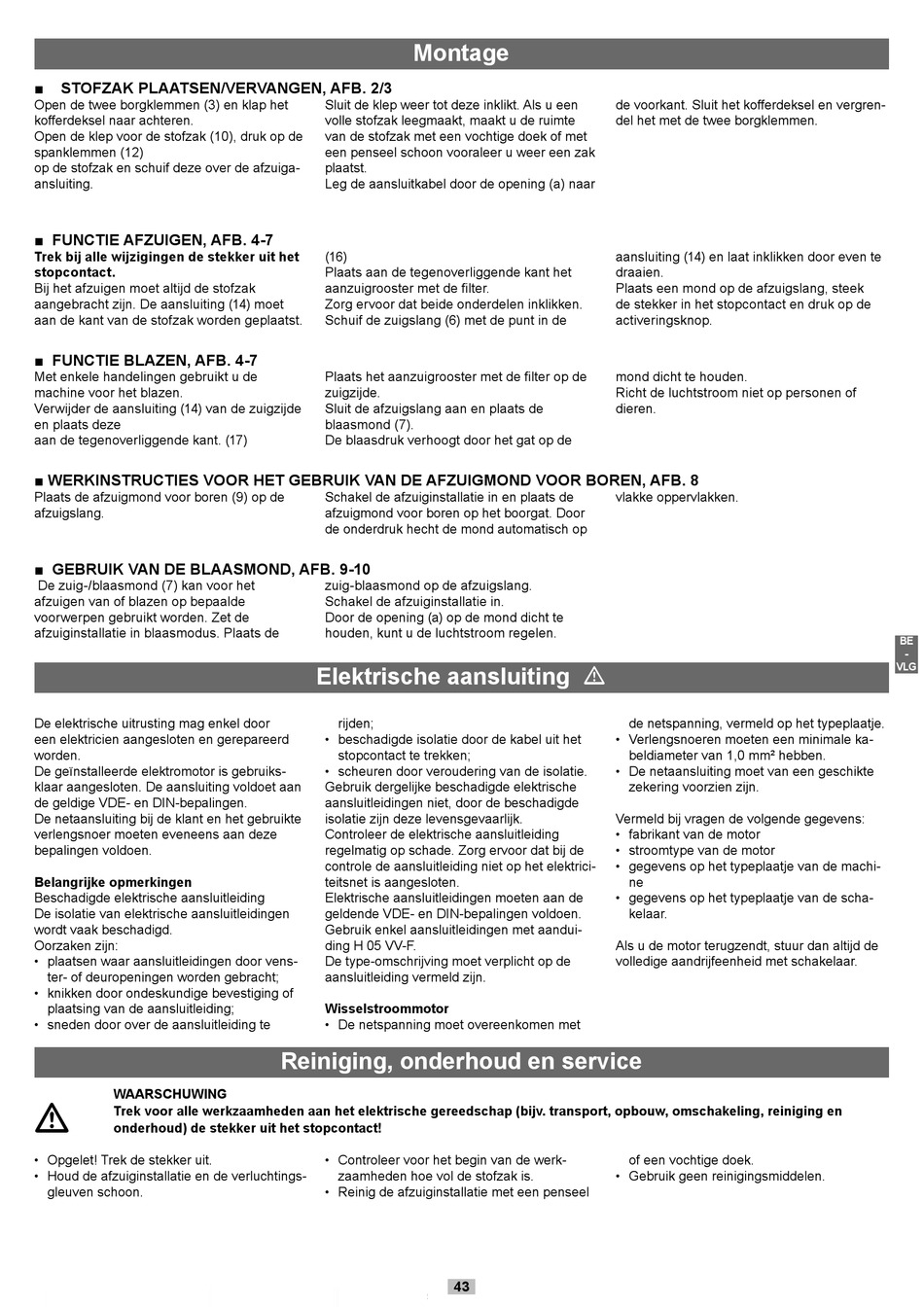

Scheppach HD2P Originalbetriebsanweisung Seite 43

■ STOFZAK PLAATSEN/VERVANGEN, AFB. 2/3
Open de twee borgklemmen (3) en klap het
kofferdeksel naar achteren.
Open de klep voor de stofzak (10), druk op de
spanklemmen (12)
op de stofzak en schuif deze over de afzuiga-
ansluiting.
■ FUNCTIE AFZUIGEN, AFB. 4-7
Trek bij alle wijzigingen de stekker uit het
stopcontact.
Bij het afzuigen moet altijd de stofzak
aangebracht zijn. De aansluiting (14) moet
aan de kant van de stofzak worden geplaatst.
■ FUNCTIE BLAZEN, AFB. 4-7
Met enkele handelingen gebruikt u de
machine voor het blazen.
Verwijder de aansluiting (14) van de zuigzijde
en plaats deze
aan de tegenoverliggende kant. (17)
■ WERKINSTRUCTIES VOOR HET GEBRUIK VAN DE AFZUIGMOND VOOR BOREN, AFB. 8
Plaats de afzuigmond voor boren (9) op de
afzuigslang.
■ GEBRUIK VAN DE BLAASMOND, AFB. 9-10
De zuig-/blaasmond (7) kan voor het
afzuigen van of blazen op bepaalde
voorwerpen gebruikt worden. Zet de
afzuiginstallatie in blaasmodus. Plaats de
De elektrische uitrusting mag enkel door
een elektricien aangesloten en gerepareerd
worden.
De geïnstalleerde elektromotor is gebruiks-
klaar aangesloten. De aansluiting voldoet aan
de geldige VDE- en DIN-bepalingen.
De netaansluiting bij de klant en het gebruikte
verlengsnoer moeten eveneens aan deze
bepalingen voldoen.
Belangrijke opmerkingen
Beschadigde elektrische aansluitleiding
De isolatie van elektrische aansluitleidingen
wordt vaak beschadigd.
Oorzaken zijn:
• plaatsen waar aansluitleidingen door vens-
ter- of deuropeningen worden gebracht;
• knikken door ondeskundige bevestiging of
plaatsing van de aansluitleiding;
• sneden door over de aansluitleiding te
WAARSCHUWING
m
Trek voor alle werkzaamheden aan het elektrische gereedschap (bijv. transport, opbouw, omschakeling, reiniging en
onderhoud) de stekker uit het stopcontact!
• Opgelet! Trek de stekker uit.
• Houd de afzuiginstallatie en de verluchtings-
gleuven schoon.
Montage
Sluit de klep weer tot deze inklikt. Als u een
volle stofzak leegmaakt, maakt u de ruimte
van de stofzak met een vochtige doek of met
een penseel schoon vooraleer u weer een zak
plaatst.
Leg de aansluitkabel door de opening (a) naar
(16)
Plaats aan de tegenoverliggende kant het
aanzuigrooster met de filter.
Zorg ervoor dat beide onderdelen inklikken.
Schuif de zuigslang (6) met de punt in de
Plaats het aanzuigrooster met de filter op de
zuigzijde.
Sluit de afzuigslang aan en plaats de
blaasmond (7).
De blaasdruk verhoogt door het gat op de
Schakel de afzuiginstallatie in en plaats de
afzuigmond voor boren op het boorgat. Door
de onderdruk hecht de mond automatisch op
zuig-blaasmond op de afzuigslang.
Schakel de afzuiginstallatie in.
Door de opening (a) op de mond dicht te
houden, kunt u de luchtstroom regelen.
Elektrische aansluiting m
rijden;
• beschadigde isolatie door de kabel uit het
stopcontact te trekken;
• scheuren door veroudering van de isolatie.
Gebruik dergelijke beschadigde elektrische
aansluitleidingen niet, door de beschadigde
isolatie zijn deze levensgevaarlijk.
Controleer de elektrische aansluitleiding
regelmatig op schade. Zorg ervoor dat bij de
controle de aansluitleiding niet op het elektrici-
teitsnet is aangesloten.
Elektrische aansluitleidingen moeten aan de
geldende VDE- en DIN-bepalingen voldoen.
Gebruik enkel aansluitleidingen met aandui-
ding H 05 VV-F.
De type-omschrijving moet verplicht op de
aansluitleiding vermeld zijn.
Wisselstroommotor
• De netspanning moet overeenkomen met
Reiniging, onderhoud en service
• Controleer voor het begin van de werk-
zaamheden hoe vol de stofzak is.
• Reinig de afzuiginstallatie met een penseel
43
de voorkant. Sluit het kofferdeksel en vergren-
del het met de twee borgklemmen.
aansluiting (14) en laat inklikken door even te
draaien.
Plaats een mond op de afzuigslang, steek
de stekker in het stopcontact en druk op de
activeringsknop.
mond dicht te houden.
Richt de luchtstroom niet op personen of
dieren.
vlakke oppervlakken.
de netspanning, vermeld op het typeplaatje.
• Verlengsnoeren moeten een minimale ka-
beldiameter van 1,0 mm² hebben.
• De netaansluiting moet van een geschikte
zekering voorzien zijn.
Vermeld bij vragen de volgende gegevens:
• fabrikant van de motor
• stroomtype van de motor
• gegevens op het typeplaatje van de machi-
ne
• gegevens op het typeplaatje van de scha-
kelaar.
Als u de motor terugzendt, stuur dan altijd de
volledige aandrijfeenheid met schakelaar.
of een vochtige doek.
• Gebruik geen reinigingsmiddelen.
