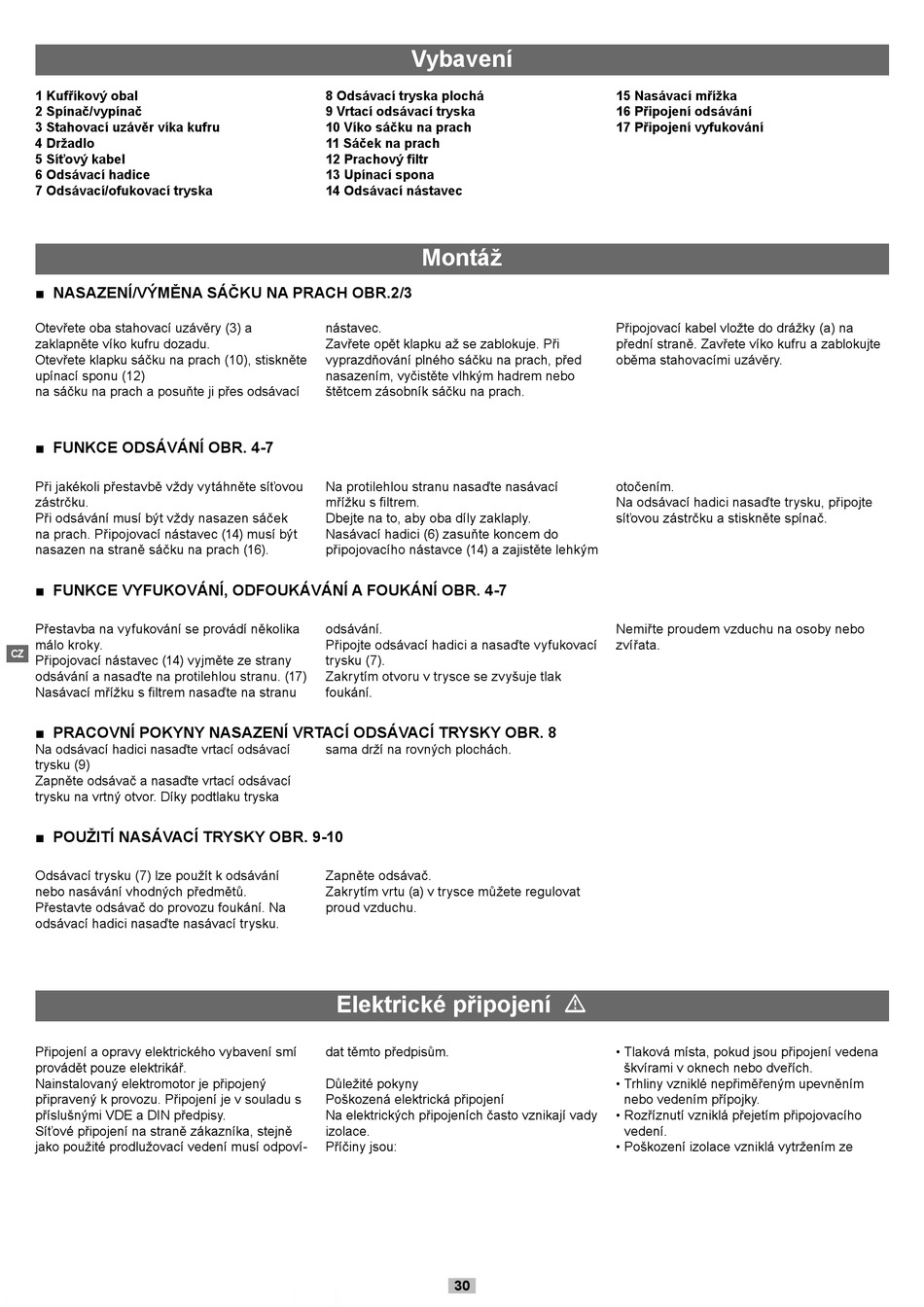

Scheppach HD2P Originalbetriebsanweisung Seite 30

1 Kufříkový obal
2 Spínač/vypínač
3 Stahovací uzávěr víka kufru
4 Držadlo
5 Síťový kabel
6 Odsávací hadice
7 Odsávací/ofukovací tryska
■ NASAZENÍ/VÝMĚNA SÁČKU NA PRACH OBR.2/3
Otevřete oba stahovací uzávěry (3) a
zaklapněte víko kufru dozadu.
Otevřete klapku sáčku na prach (10), stiskněte
upínací sponu (12)
na sáčku na prach a posuňte ji přes odsávací
■ FUNKCE ODSÁVÁNÍ OBR. 4-7
Při jakékoli přestavbě vždy vytáhněte síťovou
zástrčku.
Při odsávání musí být vždy nasazen sáček
na prach. Připojovací nástavec (14) musí být
nasazen na straně sáčku na prach (16).
■ FUNKCE VYFUKOVÁNÍ, ODFOUKÁVÁNÍ A FOUKÁNÍ OBR. 4-7
Přestavba na vyfukování se provádí několika
málo kroky.
CZ
Připojovací nástavec (14) vyjměte ze strany
odsávání a nasaďte na protilehlou stranu. (17)
Nasávací mřížku s filtrem nasaďte na stranu
■ PRACOVNÍ POKYNY NASAZENÍ VRTACÍ ODSÁVACÍ TRYSKY OBR. 8
Na odsávací hadici nasaďte vrtací odsávací
trysku (9)
Zapněte odsávač a nasaďte vrtací odsávací
trysku na vrtný otvor. Díky podtlaku tryska
■ POUŽITÍ NASÁVACÍ TRYSKY OBR. 9-10
Odsávací trysku (7) lze použít k odsávání
nebo nasávání vhodných předmětů.
Přestavte odsávač do provozu foukání. Na
odsávací hadici nasaďte nasávací trysku.
Připojení a opravy elektrického vybavení smí
provádět pouze elektrikář.
Nainstalovaný elektromotor je připojený
připravený k provozu. Připojení je v souladu s
příslušnými VDE a DIN předpisy.
Síťové připojení na straně zákazníka, stejně
jako použité prodlužovací vedení musí odpoví-
Vybavení
8 Odsávací tryska plochá
9 Vrtací odsávací tryska
10 Víko sáčku na prach
11 Sáček na prach
12 Prachový filtr
13 Upínací spona
14 Odsávací nástavec
Montáž
nástavec.
Zavřete opět klapku až se zablokuje. Při
vyprazdňování plného sáčku na prach, před
nasazením, vyčistěte vlhkým hadrem nebo
štětcem zásobník sáčku na prach.
Na protilehlou stranu nasaďte nasávací
mřížku s filtrem.
Dbejte na to, aby oba díly zaklaply.
Nasávací hadici (6) zasuňte koncem do
připojovacího nástavce (14) a zajistěte lehkým
odsávání.
Připojte odsávací hadici a nasaďte vyfukovací
trysku (7).
Zakrytím otvoru v trysce se zvyšuje tlak
foukání.
sama drží na rovných plochách.
Zapněte odsávač.
Zakrytím vrtu (a) v trysce můžete regulovat
proud vzduchu.
Elektrické připojení m
dat těmto předpisům.
Důležité pokyny
Poškozená elektrická připojení
Na elektrických připojeních často vznikají vady
izolace.
Příčiny jsou:
30
15 Nasávací mřížka
16 Připojení odsávání
17 Připojení vyfukování
Připojovací kabel vložte do drážky (a) na
přední straně. Zavřete víko kufru a zablokujte
oběma stahovacími uzávěry.
otočením.
Na odsávací hadici nasaďte trysku, připojte
síťovou zástrčku a stiskněte spínač.
Nemiřte proudem vzduchu na osoby nebo
zvířata.
• Tlaková místa, pokud jsou připojení vedena
škvírami v oknech nebo dveřích.
• Trhliny vzniklé nepřiměřeným upevněním
nebo vedením přípojky.
• Rozříznutí vzniklá přejetím připojovacího
vedení.
• Poškození izolace vzniklá vytržením ze
