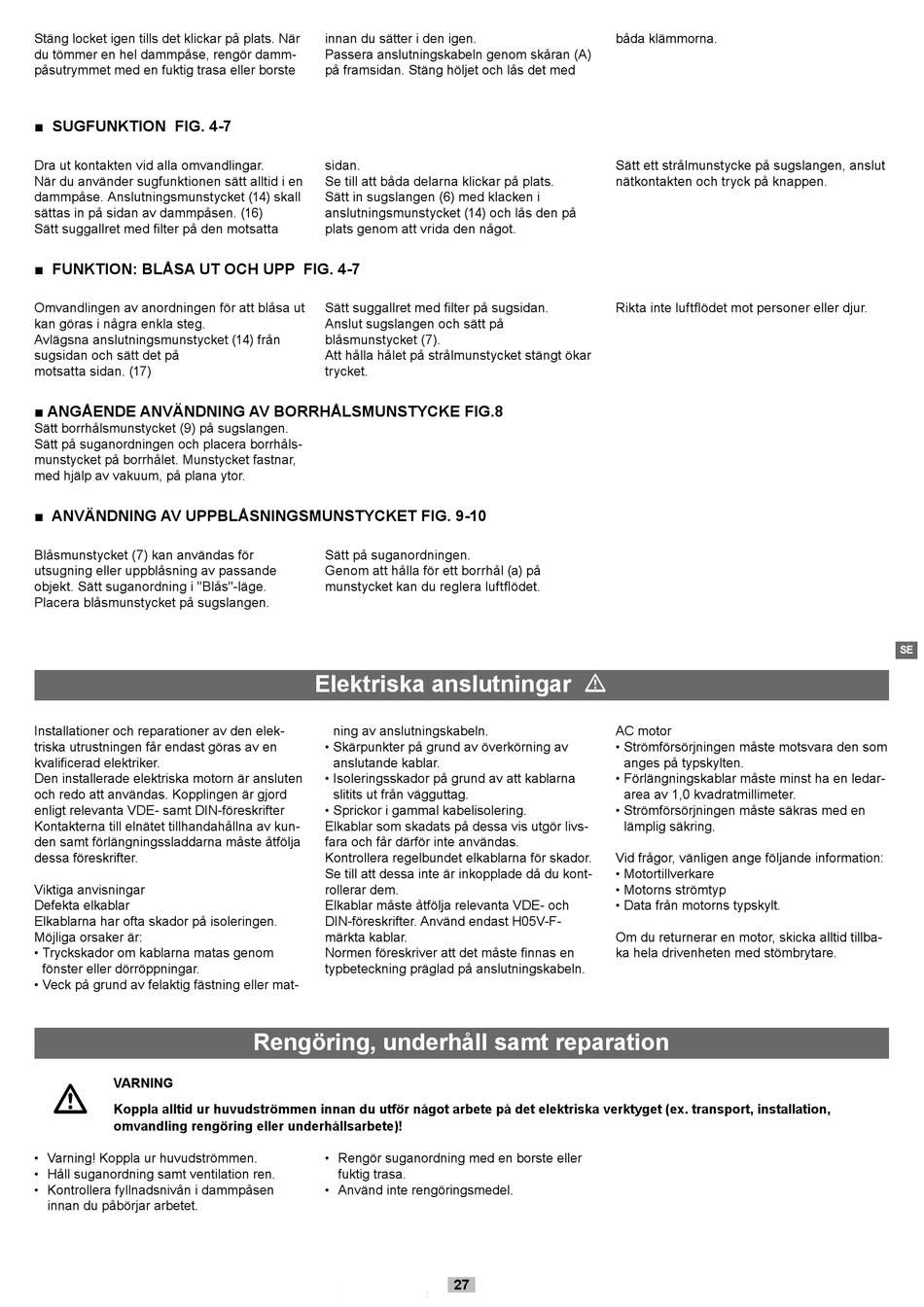

Scheppach HD2P Originalbetriebsanweisung Seite 27

Stäng locket igen tills det klickar på plats. När
du tömmer en hel dammpåse, rengör damm-
påsutrymmet med en fuktig trasa eller borste
■ SUGFUNKTION FIG. 4-7
Dra ut kontakten vid alla omvandlingar.
När du använder sugfunktionen sätt alltid i en
dammpåse. Anslutningsmunstycket (14) skall
sättas in på sidan av dammpåsen. (16)
Sätt suggallret med filter på den motsatta
■ FUNKTION: BLÅSA UT OCH UPP FIG. 4-7
Omvandlingen av anordningen för att blåsa ut
kan göras i några enkla steg.
Avlägsna anslutningsmunstycket (14) från
sugsidan och sätt det på
motsatta sidan. (17)
■ ANGÅENDE ANVÄNDNING AV BORRHÅLSMUNSTYCKE FIG.8
Sätt borrhålsmunstycket (9) på sugslangen.
Sätt på suganordningen och placera borrhåls-
munstycket på borrhålet. Munstycket fastnar,
med hjälp av vakuum, på plana ytor.
■ ANVÄNDNING AV UPPBLÅSNINGSMUNSTYCKET FIG. 9-10
Blåsmunstycket (7) kan användas för
utsugning eller uppblåsning av passande
objekt. Sätt suganordning i "Blås"-läge.
Placera blåsmunstycket på sugslangen.
Installationer och reparationer av den elek-
triska utrustningen får endast göras av en
kvalificerad elektriker.
Den installerade elektriska motorn är ansluten
och redo att användas. Kopplingen är gjord
enligt relevanta VDE- samt DIN-föreskrifter
Kontakterna till elnätet tillhandahållna av kun-
den samt förlängningssladdarna måste åtfölja
dessa föreskrifter.
Viktiga anvisningar
Defekta elkablar
Elkablarna har ofta skador på isoleringen.
Möjliga orsaker är:
• Tryckskador om kablarna matas genom
fönster eller dörröppningar.
• Veck på grund av felaktig fästning eller mat-
VARNING
m
Koppla alltid ur huvudströmmen innan du utför något arbete på det elektriska verktyget (ex. transport, installation,
omvandling rengöring eller underhållsarbete)!
• Varning! Koppla ur huvudströmmen.
• Håll suganordning samt ventilation ren.
• Kontrollera fyllnadsnivån i dammpåsen
innan du påbörjar arbetet.
innan du sätter i den igen.
Passera anslutningskabeln genom skåran (A)
på framsidan. Stäng höljet och lås det med
sidan.
Se till att båda delarna klickar på plats.
Sätt in sugslangen (6) med klacken i
anslutningsmunstycket (14) och lås den på
plats genom att vrida den något.
Sätt suggallret med filter på sugsidan.
Anslut sugslangen och sätt på
blåsmunstycket (7).
Att hålla hålet på strålmunstycket stängt ökar
trycket.
Sätt på suganordningen.
Genom att hålla för ett borrhål (a) på
munstycket kan du reglera luftflödet.
Elektriska anslutningar m
ning av anslutningskabeln.
• Skärpunkter på grund av överkörning av
anslutande kablar.
• Isoleringsskador på grund av att kablarna
slitits ut från vägguttag.
• Sprickor i gammal kabelisolering.
Elkablar som skadats på dessa vis utgör livs-
fara och får därför inte användas.
Kontrollera regelbundet elkablarna för skador.
Se till att dessa inte är inkopplade då du kont-
rollerar dem.
Elkablar måste åtfölja relevanta VDE- och
DIN-föreskrifter. Använd endast H05V-F-
märkta kablar.
Normen föreskriver att det måste finnas en
typbeteckning präglad på anslutningskabeln.
Rengöring, underhåll samt reparation
• Rengör suganordning med en borste eller
fuktig trasa.
• Använd inte rengöringsmedel.
båda klämmorna.
Sätt ett strålmunstycke på sugslangen, anslut
nätkontakten och tryck på knappen.
Rikta inte luftflödet mot personer eller djur.
AC motor
• Strömförsörjningen måste motsvara den som
anges på typskylten.
• Förlängningskablar måste minst ha en ledar-
area av 1,0 kvadratmillimeter.
• Strömförsörjningen måste säkras med en
lämplig säkring.
Vid frågor, vänligen ange följande information:
• Motortillverkare
• Motorns strömtyp
• Data från motorns typskylt.
Om du returnerar en motor, skicka alltid tillba-
ka hela drivenheten med stömbrytare.
27
SE
