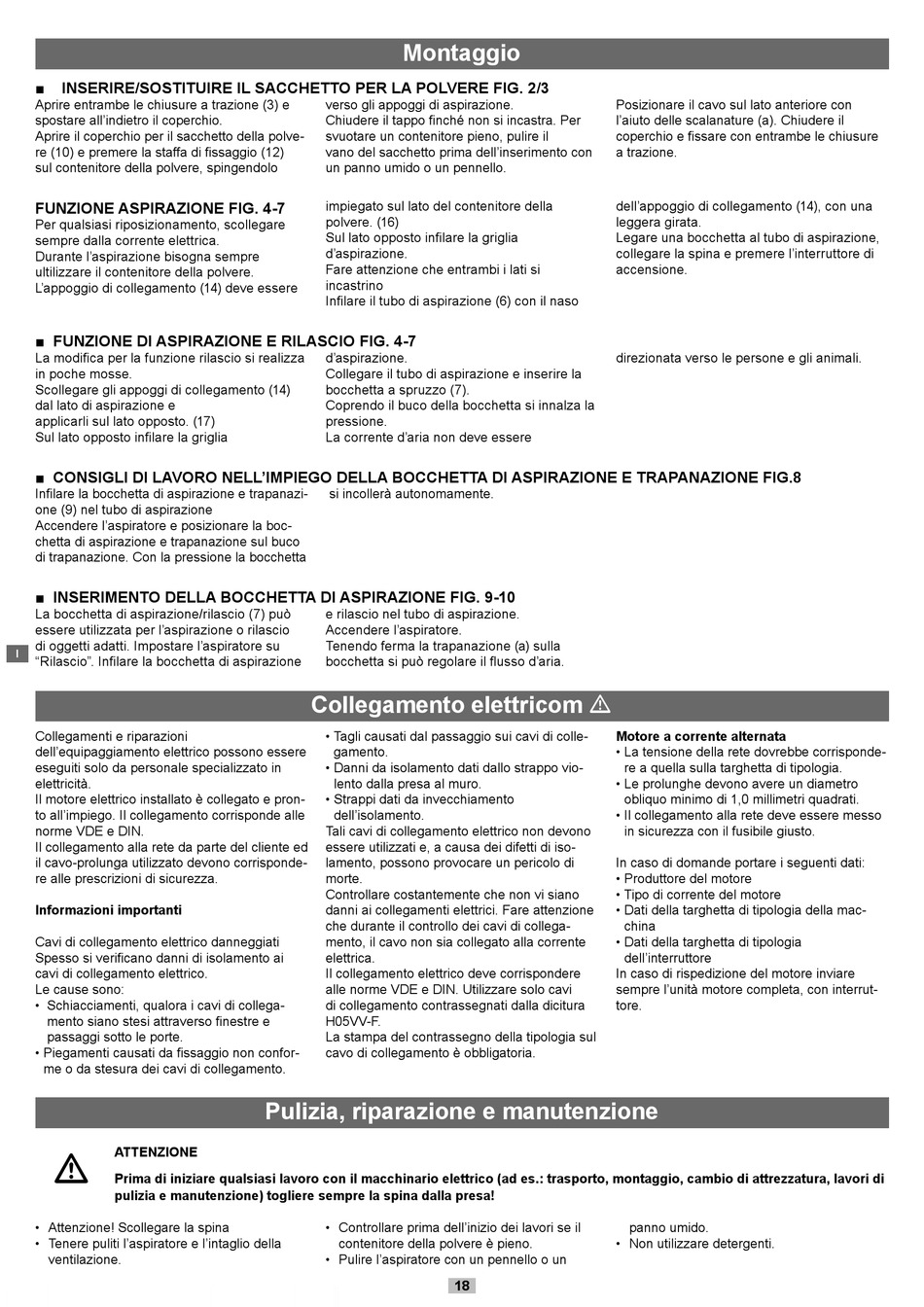

Scheppach HD2P Originalbetriebsanweisung Seite 18

■ INSERIRE/SOSTITUIRE IL SACCHETTO PER LA POLVERE FIG. 2/3
Aprire entrambe le chiusure a trazione (3) e
spostare all'indietro il coperchio.
Aprire il coperchio per il sacchetto della polve-
re (10) e premere la staffa di fissaggio (12)
sul contenitore della polvere, spingendolo
FUNZIONE ASPIRAZIONE FIG. 4-7
Per qualsiasi riposizionamento, scollegare
sempre dalla corrente elettrica.
Durante l'aspirazione bisogna sempre
ultilizzare il contenitore della polvere.
L'appoggio di collegamento (14) deve essere
■ FUNZIONE DI ASPIRAZIONE E RILASCIO FIG. 4-7
La modifica per la funzione rilascio si realizza
in poche mosse.
Scollegare gli appoggi di collegamento (14)
dal lato di aspirazione e
applicarli sul lato opposto. (17)
Sul lato opposto infilare la griglia
■ CONSIGLI DI LAVORO NELL'IMPIEGO DELLA BOCCHETTA DI ASPIRAZIONE E TRAPANAZIONE FIG.8
Infilare la bocchetta di aspirazione e trapanazi-
one (9) nel tubo di aspirazione
Accendere l'aspiratore e posizionare la boc-
chetta di aspirazione e trapanazione sul buco
di trapanazione. Con la pressione la bocchetta
■ INSERIMENTO DELLA BOCCHETTA DI ASPIRAZIONE FIG. 9-10
La bocchetta di aspirazione/rilascio (7) può
essere utilizzata per l'aspirazione o rilascio
di oggetti adatti. Impostare l'aspiratore su
I
"Rilascio". Infilare la bocchetta di aspirazione
Collegamenti e riparazioni
dell'equipaggiamento elettrico possono essere
eseguiti solo da personale specializzato in
elettricità.
Il motore elettrico installato è collegato e pron-
to all'impiego. Il collegamento corrisponde alle
norme VDE e DIN.
Il collegamento alla rete da parte del cliente ed
il cavo-prolunga utilizzato devono corrisponde-
re alle prescrizioni di sicurezza.
Informazioni importanti
Cavi di collegamento elettrico danneggiati
Spesso si verificano danni di isolamento ai
cavi di collegamento elettrico.
Le cause sono:
• Schiacciamenti, qualora i cavi di collega-
mento siano stesi attraverso finestre e
passaggi sotto le porte.
• Piegamenti causati da fissaggio non confor-
me o da stesura dei cavi di collegamento.
ATTENZIONE
m
Prima di iniziare qualsiasi lavoro con il macchinario elettrico (ad es.: trasporto, montaggio, cambio di attrezzatura, lavori di
pulizia e manutenzione) togliere sempre la spina dalla presa!
• Attenzione! Scollegare la spina
• Tenere puliti l'aspiratore e l'intaglio della
ventilazione.
Montaggio
verso gli appoggi di aspirazione.
Chiudere il tappo finché non si incastra. Per
svuotare un contenitore pieno, pulire il
vano del sacchetto prima dell'inserimento con
un panno umido o un pennello.
impiegato sul lato del contenitore della
polvere. (16)
Sul lato opposto infilare la griglia
d'aspirazione.
Fare attenzione che entrambi i lati si
incastrino
Infilare il tubo di aspirazione (6) con il naso
d'aspirazione.
Collegare il tubo di aspirazione e inserire la
bocchetta a spruzzo (7).
Coprendo il buco della bocchetta si innalza la
pressione.
La corrente d'aria non deve essere
si incollerà autonomamente.
e rilascio nel tubo di aspirazione.
Accendere l'aspiratore.
Tenendo ferma la trapanazione (a) sulla
bocchetta si può regolare il flusso d'aria.
Collegamento elettricom m
• Tagli causati dal passaggio sui cavi di colle-
gamento.
• Danni da isolamento dati dallo strappo vio-
lento dalla presa al muro.
• Strappi dati da invecchiamento
dell'isolamento.
Tali cavi di collegamento elettrico non devono
essere utilizzati e, a causa dei difetti di iso-
lamento, possono provocare un pericolo di
morte.
Controllare costantemente che non vi siano
danni ai collegamenti elettrici. Fare attenzione
che durante il controllo dei cavi di collega-
mento, il cavo non sia collegato alla corrente
elettrica.
Il collegamento elettrico deve corrispondere
alle norme VDE e DIN. Utilizzare solo cavi
di collegamento contrassegnati dalla dicitura
H05VV-F.
La stampa del contrassegno della tipologia sul
cavo di collegamento è obbligatoria.
Pulizia, riparazione e manutenzione
• Controllare prima dell'inizio dei lavori se il
contenitore della polvere è pieno.
• Pulire l'aspiratore con un pennello o un
Posizionare il cavo sul lato anteriore con
l'aiuto delle scalanature (a). Chiudere il
coperchio e fissare con entrambe le chiusure
a trazione.
dell'appoggio di collegamento (14), con una
leggera girata.
Legare una bocchetta al tubo di aspirazione,
collegare la spina e premere l'interruttore di
accensione.
direzionata verso le persone e gli animali.
Motore a corrente alternata
• La tensione della rete dovrebbe corrisponde-
re a quella sulla targhetta di tipologia.
• Le prolunghe devono avere un diametro
obliquo minimo di 1,0 millimetri quadrati.
• Il collegamento alla rete deve essere messo
in sicurezza con il fusibile giusto.
In caso di domande portare i seguenti dati:
• Produttore del motore
• Tipo di corrente del motore
• Dati della targhetta di tipologia della mac-
china
• Dati della targhetta di tipologia
dell'interruttore
In caso di rispedizione del motore inviare
sempre l'unità motore completa, con interrut-
tore.
panno umido.
• Non utilizzare detergenti.
