Einbauen des
Auswurfkanalschaltgetriebes

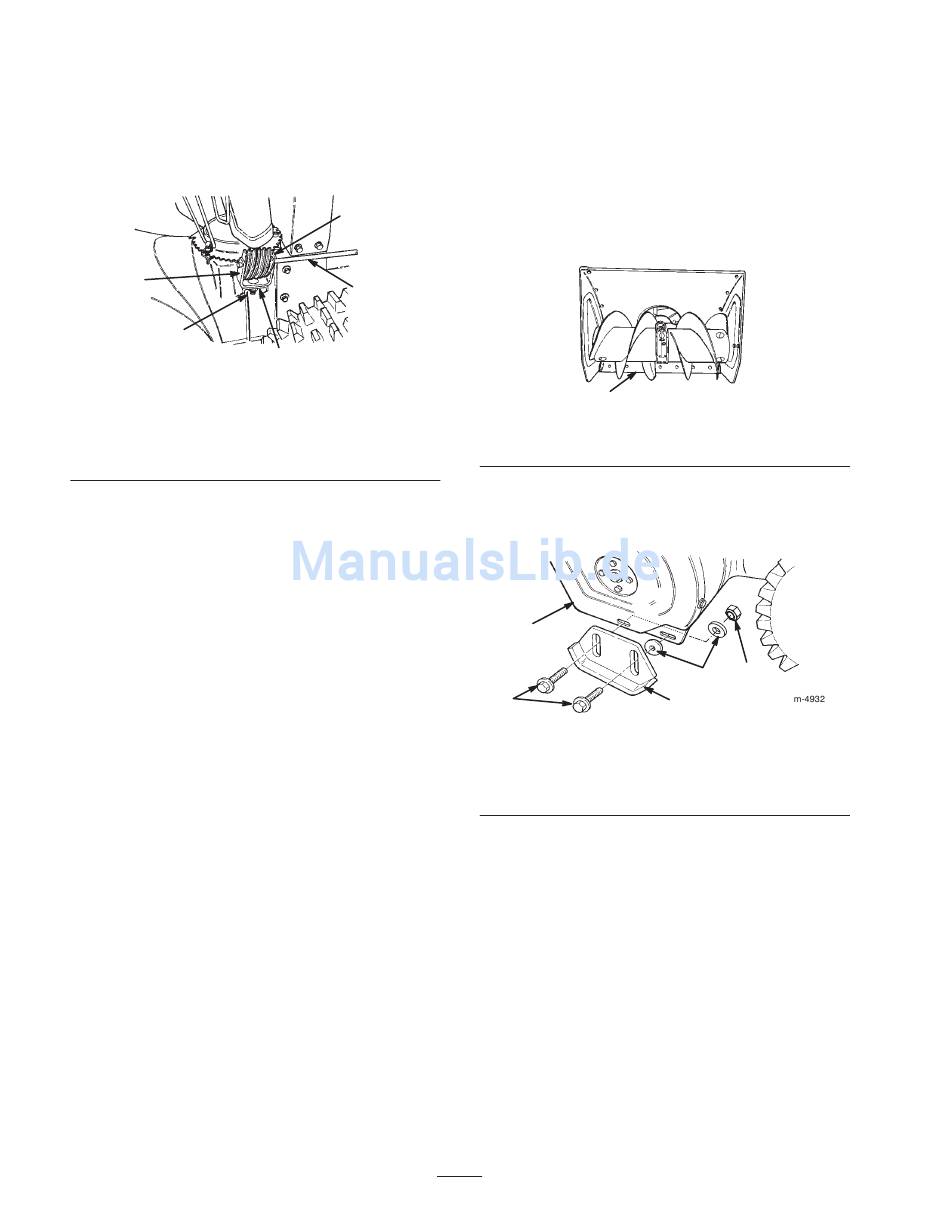

1. Setzen Sie eine Schlossschraube (1 Zoll) in das
Befestigungsloch der Getriebehalterung ein (Bild 8).
1
2
Bild 8
1. Getriebehalterung
2. Schlossschraube,
Flachscheibe und
Sicherungsmutter
2. Setzen Sie das Schneckengetriebe in die Halterung ein,
richten Sie die Öffnungen entsprechend aus und führen
Sie die Getriebeschaltstange für den Auswurf durch die
Halterung und das Getriebe (Bild 8).
3. Bringen Sie das Schneckengetriebe und die Halterung
mit Schlossschraube, Flachscheibe und Sicherungs-
mutter lose am Montageflansch an (Bild 8).
4. Schieben Sie das Schneckengetriebe in die Zähne des
Auswurfkanalgetriebes und ziehen Sie die Klemmmutter
an.
5. Betätigen Sie das Auswurfkanalschaltgetriebe. Wenn
das Schaltgetriebe des Auswurfkanals schwergängig ist,
sollten Sie das Schneckengetriebe leicht einfetten und
es leicht nach außen bewegen; wenn es zu lose sitzt,
bewegen Sie es ein wenig nach innen.
5
4
170
3
3. Montageflansch
4. Auswurfkanal-Getriebe-
stange
5. Schneckengetriebe
12

Anbringen der Kufen

1. Überprüfen Sie den Reifendruck; siehe „Prüfen des
Reifendrucks" auf Seite 15.
2. Stellen Sie die Schneefräse auf einer ebenen Fläche ab
und stellen Sie sicher, dass die Schürfleiste (Bild 9)
parallel zum Boden steht. Wenn das nicht der Fall ist,
stellen Sie die Schürfleiste ein; siehe „Einstellen der
Kufen und der Schürfleiste" auf Seite 22.
1
Bild 9
1. Schürfleiste
3. Entfernen Sie die beiden Bundbolzen und Flachscheiben,
mit denen die Enden der Schürfleiste an den Seitenplatten
befestigt sind (Bild 10).
1
2
Bild 10
1. Seitenplatte (2)
2. Bundbolzen (4)
3. Kufe (2)
4. Stecken Sie einen Bundbolzen durch den hinteren
Schlitz in jeder Kufe.
5. Setzen Sie eine Scheibe zwischen jeder Kufe und
Seitenplatte ein (Bild 10). Ziehen Sie die Bolzen nicht
fest.
6. Stecken Sie einen Bundbolzen durch den vorderen
Schlitz jeder Kufe und der Seitenplatte.
7. Setzen Sie eine Scheibe und eine Sicherungsmutter
hinter der Seitenplatte (an der Innenseite) ein
(Bild 10). Ziehen Sie die Bolzen nicht fest.
Note: Im Folgenden finden Sie eine Beschreibung, wie Sie
die Kufen für gepflasterte Oberflächen einstellen. Für
Oberflächen aus Kies oder Split siehe „Einstellen der
Kufen und der Schürfleiste" auf Seite 22.
171
5
4
3
4. Flachscheiben (4)
5. Sicherungsmutter (2)
